Композиція для виготовлення поліуретанових прес-форм для взуття з поліуретановим низом

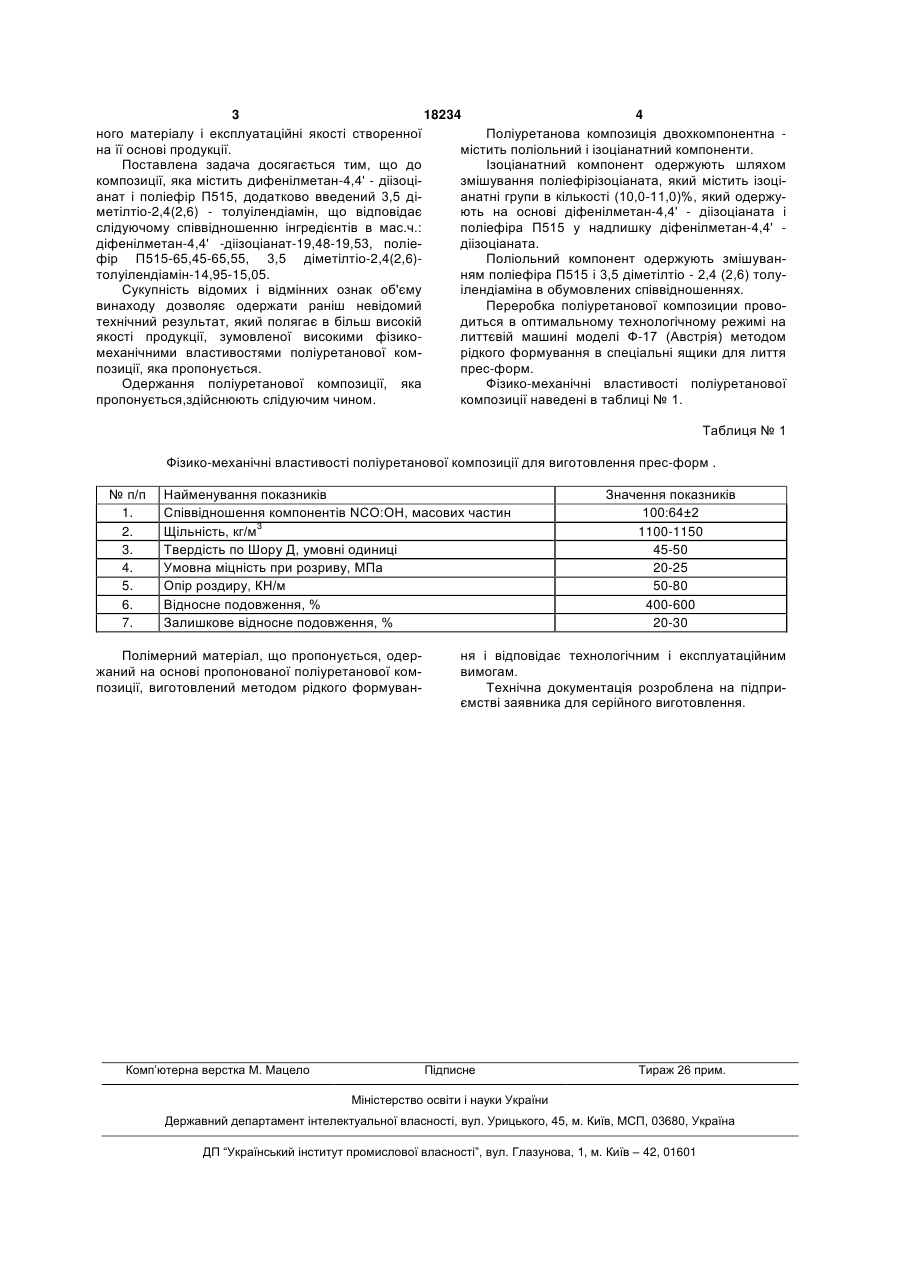

Композиція для виготовлення поліуретанових прес-форм для взуття з поліуретановим низом, яка містить дифенілметан-4,4"-діізоціанат і поліефір П515, яка відрізняється тим, що в композицію додатково введений 3,5-диметилтіо-2,4(2,6) толуїлендіамін при такому співвідношенні інгредієнтів в мас.ч.: дифенілметан-4,4 - діізоціанат 19,48-19,53 поліефір П515 65,45-65,55 3,5-диметилтіо-2,4(2,6) толуїлендіамін 14,95-15,05. (19) (21) u200512186 (22) 19.12.2005 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Тарасюк Павло Юхимович, Івашина Оксана Олексіївна, Лаєвська Гітель Срулівна, Гайдук Валентин Миколайович (73) КОЛЕКТИВНЕ ВИРОБНИЧО-ТОРГОВЕ ВЗУТТЄВЕ ПІДПРИЄМСТВО "КИЇВ", Тарасюк Павло Юхимович 3 18234 4 ного матеріалу і експлуатаційні якості створенної Поліуретанова композиція двохкомпонентна на її основі продукції. містить поліольний і ізоціанатний компоненти. Поставлена задача досягається тим, що до Ізоціанатний компонент одержують шляхом композиції, яка містить дифенілметан-4,4' - діізоцізмішування поліефірізоціаната, який містить ізоціанат і поліефір П515, додатково введений 3,5 діанатні групи в кількості (10,0-11,0)%, який одержуметілтіо-2,4(2,6) - толуілендіамін, що відповідає ють на основі діфенілметан-4,4' - діізоціаната і слідуючому співвідношенню інгредієнтів в мас.ч.: поліефіра П515 у надлишку діфенілметан-4,4' діфенілметан-4,4' -діізоціанат-19,48-19,53, поліедіізоціаната. фір П515-65,45-65,55, 3,5 діметілтіо-2,4(2,6)Поліольний компонент одержують змішувантолуілендіамін-14,95-15,05. ням поліефіра П515 і 3,5 діметілтіо - 2,4 (2,6) толуСукупність відомих і відмінних ознак об'єму ілендіаміна в обумовлених співвідношеннях. винаходу дозволяє одержати раніш невідомий Переробка поліуретанової композиции провотехнічний результат, який полягає в більш високій диться в оптимальному технологічному режимі на якості продукції, зумовленої високими фізиколиттєвій машині моделі Ф-17 (Австрія) методом механічними властивостями поліуретанової комрідкого формування в спеціальні ящики для лиття позиції, яка пропонується. прес-форм. Одержання поліуретанової композиції, яка Фізико-механічні властивості поліуретанової пропонується,здійснюють слідуючим чином. композиції наведені в таблиці № 1. Таблиця № 1 Фізико-механічні властивості поліуретанової композиції для виготовлення прес-форм . № п/п 1. 2. 3. 4. 5. 6. 7. Найменування показників Співвідношення компонентів NCO:OH, масових частин Щільність, кг/м3 Твердість по Шору Д, умовні одиниці Умовна міцність при розриву, МПа Опір роздиру, КН/м Відносне подовження, % Залишкове відносне подовження, % Полімерний матеріал, що пропонується, одержаний на основі пропонованої поліуретанової композиції, виготовлений методом рідкого формуван Комп’ютерна верстка М. Мацело Значення показників 100:64±2 1100-1150 45-50 20-25 50-80 400-600 20-30 ня і відповідає технологічним і експлуатаційним вимогам. Технічна документація розроблена на підприємстві заявника для серійного виготовлення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
