Апарат для обезводнювання

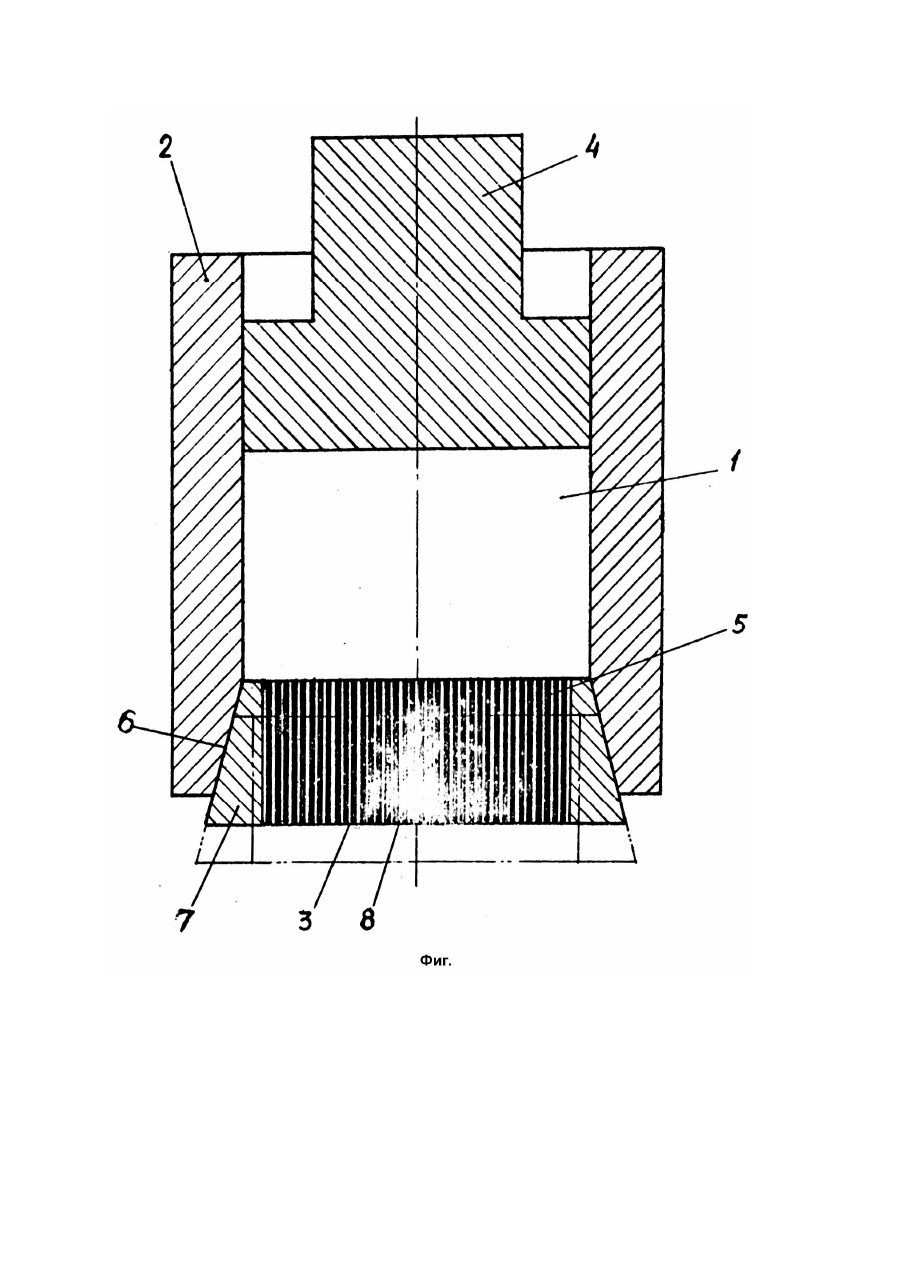

Изобретение относится к машиностроению и может быть использовано при производстве сахара из свеклы. Известен аппарат для обезвоживания, включающий камеру сжатия, образованную корпусом, фильтрующим элементом, сжимающим элементом, установленным с возможностью перемещения в корпусе (Патент Великобритании №2.151939 от 31.07.85). В известном устройстве размер отверстий фильтрующего элемента составляет 1/5 от диаметра самой большой частицы фильтруемого материала. В процессе фильтрации материал просачивается сквозь дренажные отверстия вместе с жидкостью до тех пор, пока трение между частицами не увеличится настолько, что он перестанет быть жидким. При этом частицы агломерируют и перекрывают дренажные отверстия, образуя "мостики", останавливающие дальнейшее просачивание материала. Когда обезвоженный материал выгружают из камеры сжатия, "мостики", являющиеся частью этого материала, выгружают вместе с ним, очищая таким образом дренажные отверстия. Недостатком известного устройства является то, что эффективность процесса самоочистки зависит от соотношения размеров дренажных ячеек и частиц фильтруемого материала. При изменении гранулометрического состава фильтруемого материала эффективность самоочистки падает и возникает необходимость применения традиционных методов очистки или замены фильтрующего элемента, что усложняет технологический процесс. В основу настоящего изобретения поставлена задача создания такого аппарата для обезвоживания, в котором за счет регулирования размера дренажных ячеек повышается эффективность процесса самоочистки фильтрующего элемента. Поставленная задача решается тем, что в аппарате для обезвоживания, включающем камеру сжатия, образованную корпусом, фильтрующим элементом и сжимающим элементом, установленным с возможностью перемещения в корпусе, фильтрующий элемент, согласно изобретению, выполнен в виде пакета пластин и закреплен в корпусе посредством клиновидных элементов. Выполнение фильтрующего элемента в виде пакета пластин позволяет регулировать размер дренажных ячеек путем увеличения или уменьшения степени сжатия пластин в пакете и тем самым обеспечить эффективную самоочистку фильтрующего элемента независимо от гранулометрического состава обезвоживаемого материала, Регулировка степени сжатия пакета пластин осуществляется с помощью клиновидных элементов в процессе вертикального перемещения фильтрующего элемента. Применение заявляемой совокупности признаков обеспечивает эффективную самоочистку фильтрующего элемента при обезвоживании материалов различного гранулометрического состава, и тем самым позволяет расширить технологические возможности оборудования. На чертеже (фиг.) представлен схематично аппарат для обезвоживания, продольный разрез. Аппарат для обезвоживания включает камеру сжатия 1, образованную корпусом 2, фильтрующим элементом 3 и сжимающим элементом 4, установленным с возможностью перемещения в корпусе 2. Фильтрующий элемент 3 выполнен в виде пакета пластин 5, установлен в корпусе 2 с возможностью вертикального перемещения, а сам корпус 2 в нижней части выполнен со скошенной внутренней боковой поверхностью 6, геометрическая форма которой соответствует форме поверхности клиновидных элементов 7. Пластины 5 образуют дренажные ячейки 8, оптимальный размер которых зависит от гранулометрического состава обезвоживаемого материала и определяют, исходя из условия, что ширина ячеек 8 должна быть в два раза меньше диаметра самой большой частицы обрабатываемого материала, что обеспечивает наибольший эффект обезвоживания. Форма пакета пластин 5, образующего фильтрующий элемент 3, зависит от геометрической формы корпуса 2. В случае выполнения корпуса 2 в виде прямоугольного параллелепипеда, пластины 5 выполняют в форме прямоугольников, установленных параллельно друг другу и сопряженных между собой посредством эластичных перегородок. Образованные при этом дренажные ячейки 8 имеют форму щели. В случае выполнения корпуса 2 камеры сжатия 3 цилиндрической формы, пакет пластин 5 может быть выполнен в виде концентрических окружностей или спирали, при этом образуются дренажные ячейки 8 дугообразной (арочной) формы. Работа устройства осуществляется следующим образом. Обезвоживаемый материал загружают в камеру сжатия 1 и с помощью сжимающего элемента 4 создают давление в области 200 300кг/см2 в течение 30 - 50сек. В этот период жидкость вытекает через дренажные ячейки 8. По окончании прессования спрессованный материал выгружают из камеры. Перед загрузкой новой дозы (партии) материала фильтрующий элемент 3 подвергают очистке. Для этого фильтрующий элемент опускают вниз. Степень сжатия пакета пластин 5 в фильтрующем элементе 3 уменьшается, размер дренажных ячеек 8 увеличивается и частицы застрявшего в них материала легко удаляются. По сравнению с прототипом заявляемое техническое решение обеспечивает эффективную самоочистку фильтрующего элемента и эффективную фильтрацию материалов различного гранулометрического состава. Аппарат для обезвоживания прост в изготовлении, удобен в эксплуатации и может быть использован для отжима жидкости в пищевой, химической, горной и других отраслях промышленности.
