Пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

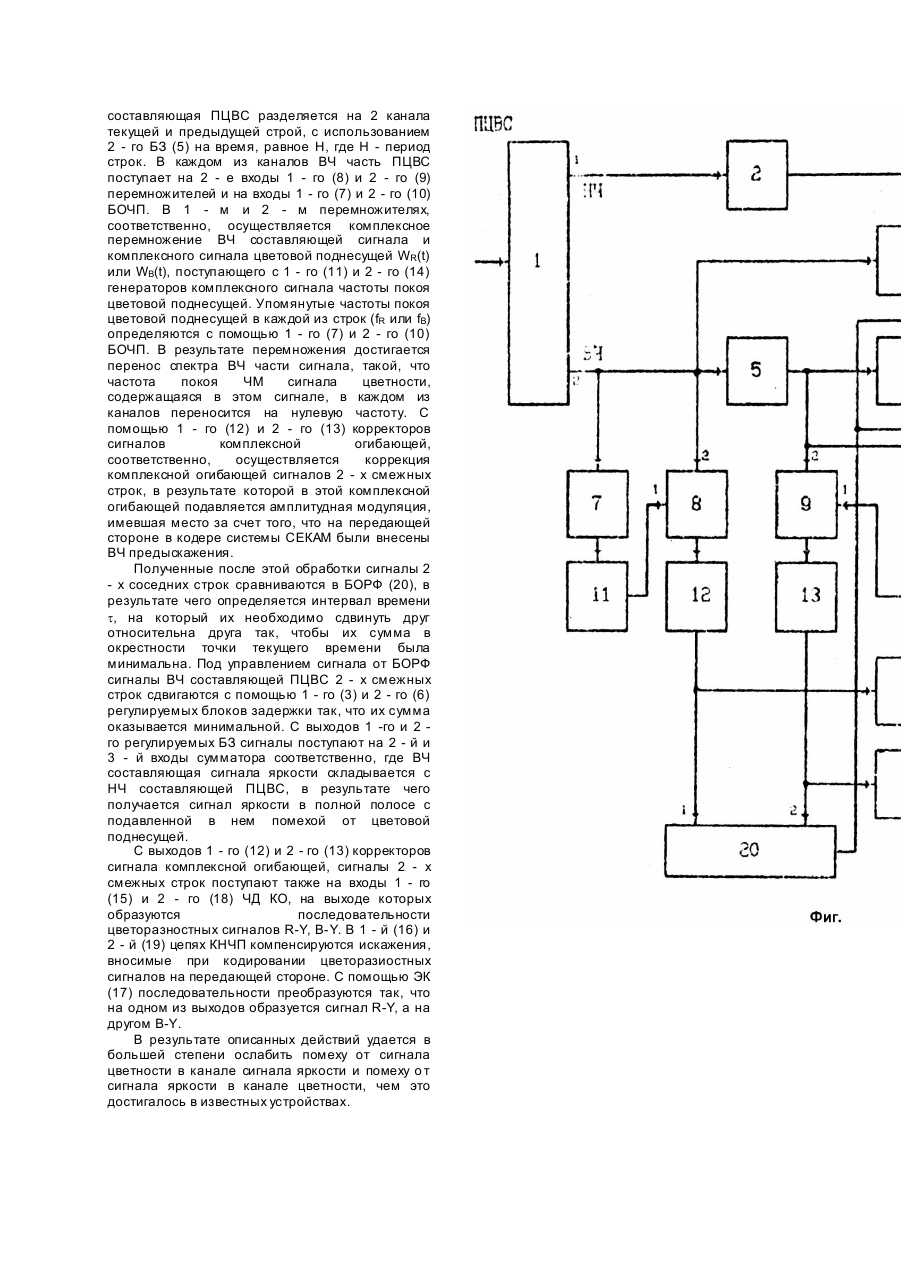

Изобретение относится к области teneвидения, в частности к устройствам разделения сигналов яркости и цветности в декодере системы СЕКАМ, и может использоваться в ВКУ аналогоцифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных вещательных приемниках. Известно устройство для разделения сигналов яркости и цветности в декодере (А.с. СССР №1239195, кл. H04N9/78, 1986), принимаемое за прототип. Известное устройство содержит первый, второй, третий и четвертый блоки задержки, сумматор, первый вход которого соединен с выходом первого блока задержки, а выход является выходом сигнала яр-, кости и электронный коммутатор. Недостатком известного устройства является наличие искажений сигналов яркости и цветности. Задачей изобретения является уменьшение упомянутых искажений сигналов яркости и цветности. Эта задача решается тем, что в устройство дополнительно введены блок разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является входом ПЦВС, выход НЧ составляющей - соединен с входом первого блока задержки, а выход ВЧ составляющей соединен с входами второго и третьего блоков задержки, последовательно соединенные первый блок определения частоты покоя цветовой поднесущей, вход которого соединен с выходом ВЧ составляющей блока разделения ПЦВС на НЧ и ВЧ составляющие, первый генератор комплексного сигнала частоты покоя цветовой поднесущей, первый перемножитель, второй вход которого соединен с входом третьего блока задержки, первый корректор сигнала комплексной огибающей и блок определения разности фаз, последовательно соединенные второй блок определения частоты покоя цветовой поднесущей, второй генератор комплексного сигнала частоты покоя цветовой поднесущей, второй перемножитель, второй вход которого соединен с сигнальным входом четвертого блока задержки, и выходом третьего блока задержки и второй корректор сигнала комплексной огибающей, выход которого соединен со вторым входом блока определения разности фаз, последовательно соединенные первый частотный детектор комплексной огибающей, вход которого соединен с выходом первого корректора сигнала комплексной огибающей и первый корректор НЧ предыскажений, выход которого соединен с первым входом электронного коммутатора, два выхода которого являются выходами цветоразностных сигналов и последовательно соединенные второй частотный детектор комплексной огибающей, вход которого соединен с выходом второго корректора сигнала комплексной огибающей, и второй корректор НЧ предыскажений, выход которого соединен со вторым входом электронного коммутатора, при этом второй и четвертый блоки задержки выполнены регулируемыми, и их управляющие входы соеди-нены с выходом блока определения разности фаз, а выходы второго и четвертого блоков задержки соединены со вторым и третьим входами сумматора. Структурная схема предлагаемого устройства изображена на чертеже (фиг.), где обозначено: 1 блок разделения ПЦВС на НЧ и ВЧ составляющие: 2, 3, 5, 6 - 1 - й, 2 - й, 3 - й, 4 - й блоки задержки (БЗ), из них 3, 6 - регулируемые блоки задержки; 4 - сумматор; 7, 10 - 1 - й и 2 - й блоки определения частоты покоя цветовой поднесущей (БОЧП); 8, 9 1 - й и 2 - й перемножители; 11, 14 - 1 - й и 2 - й генераторы комплексного сигнала частоты покоя цветовой поднесущей (ГКСЧП); 12, 13 - 1 - й и 2 - й корректоры сигнала комплексной огибающей; 15, 18 - 1 - й и 2 - й частотные детекторы комплексной огибающей (ЧДКО); 16, 19 - 1 - й и 2 - й корректоры НЧ предыскажений (КНЧП); 17 - электронный коммутатор (ЭК); 20 - блок определения разности фаз (БОРФ). Предлагаемое устройство разделения сигналов яркости и цветности в декодере системы СЕКАМ содержит блок разделения ПЦВС на НЧ и ВЧ составляющие (1), 1 - й (2) и 2 - й (5) БЗ, 1 - й (3) и 2 - й (6) регулируемые БЗ, сумматор (4), 1 - й (7) и 2 - й (10) БОЧП, 1 - й (8) и 2 - й (9) перемножители, 1 - й (11) и 2 - й (14) ГКСЧП, 1 - й (12) и 2 - й (13) корректоры сигнала комплексной огибающей, 1 - й (15) и 2 - й (18) ЧДКО, 1 - й (16) и 2 - й (19) КНЧП, ЭК (17) и блок определения разности фаз (20). Цепь из последовательно соединенных блока разделения ПЦВС на НЧ и ВЧ составляющие (1), 1 - го БЗ (2) и сумматора (4) включена между входом устройства и вы ходом сигнала яркости, 2 - й вы ход блока разделения ПЦВС на НЧ и ВЧ составляющие (1) соединен через 1 - й регулируемый БЗ (3) со 2 - м входом сумматора (4) и, через цепь из последовательно соединенных 2 го БЗ (5) и 2 - го регулируемого БЗ (6), с 3 - м входом сумматора (4) соответственно. Цепи из последовательно соединенных 1 - го БОЧП (7), 1 го ГКСЧП (11), 1 - го перемножителя (8) и 1 - го корректора сигнала комплексной огибающей (12) и 2 - го БОЧП (10), 2 - го ГКСЧП (14), 2 - го перемножителя (9) и 2 - го корректора сигнала комплексной огибающей (13) включены, соответственно, между входом 2 - го БЗ (5) и 1 - м входом БОРФ (20) и выходом 2 - го БЗ (5) и 2 - м входом БОРФ (20). Выход БОРФ соединен с управляющими входами 1 - го и 2 - го регулируемых БЗ (3, 6). 2 - е входы 1 - го и 2 - го перемножителей подключены, соответственно, ко входу и вы ходу 2 - го блока задержки. Цепи из последовательно соединенных 1 - го ЧД КО (15) и 1 - го КНЧП (16) и 2 - го ЧД КО (18) и 2 - го КНЧП (19) включены между выходом 1 - го корректора сигнала комплексной огибающей (12) и 1 - м входом ЭК (17) и выходом 2 - го корректора сигнала комплексной огибающей и 2 - м входом ЭК (17) соответственно. 1 - й и 2 - й выходы ЭК (17) подключены, соответственно, к выходам сигналов R-У и B-Y. Устройство работает следующим образом. С помощью блока разделения ПЦВС на НЧ и ВЧ составляющие (1) осуществляется указанное разделение так. что образуется НЧ часть сигнала в полосе 0 ... 3МГц, которая поступает на первый вход сумматора (4) через 1 - й БЗ (2), служащий для согласования задержек сигналов в параллельных ветвях, и складывается в ВЧ частью сигнала. На выходе сумматора (4) образуется результирующий яркостный сигнал, ВЧ составляющая ПЦВС разделяется на 2 канала текущей и предыдущей строй, с использованием 2 - го БЗ (5) на время, равное H, где H - период строк. В каждом из каналов ВЧ часть ПЦВС поступает на 2 - е входы 1 - го (8) и 2 - го (9) перемножителей и на входы 1 - го (7) и 2 - го (10) БОЧП. В 1 - м и 2 - м перемножителях, соответственно, осуществляется комплексное перемножение ВЧ составляющей сигнала и комплексного сигнала цветовой поднесущей WR(t) или WB(t), поступающего с 1 - го (11) и 2 - го (14) генераторов комплексного сигнала частоты покоя цветовой поднесущей. Упомянутые частоты покоя цветовой поднесущей в каждой из строк (fR или fB) определяются с помощью 1 - го (7) и 2 - го (10) БОЧП. В результате перемножения достигается перенос спектра ВЧ части сигнала, такой, что частота покоя ЧМ сигнала цветности, содержащаяся в этом сигнале, в каждом из каналов переносится на нулевую частоту. С помощью 1 - го (12) и 2 - го (13) корректоров сигналов комплексной огибающей, соответственно, осуществляется коррекция комплексной огибающей сигналов 2 - х смежных строк, в результате которой в этой комплексной огибающей подавляется амплитудная модуляция, имевшая место за счет того, что на передающей стороне в кодере системы СЕКАМ были внесены ВЧ предыскажения. Полученные после этой обработки сигналы 2 - х соседних строк сравниваются в БОРФ (20), в результате чего определяется интервал времени t, на который их необходимо сдвинуть друг относительна друга так, чтобы их сумма в окрестности точки текущего времени была минимальна. Под управлением сигнала от БОРФ сигналы ВЧ составляющей ПЦВС 2 - х смежных строк сдвигаются с помощью 1 - го (3) и 2 - го (6) регулируемых блоков задержки так, что их сумма оказывается минимальной. С выходов 1 -го и 2 го регулируемых БЗ сигналы поступают на 2 - й и 3 - й входы сумматора соответственно, где ВЧ составляющая сигнала яркости складывается с НЧ составляющей ПЦВС, в результате чего получается сигнал яркости в полной полосе с подавленной в нем помехой от цветовой поднесущей. С выходов 1 - го (12) и 2 - го (13) корректоров сигнала комплексной огибающей, сигналы 2 - х смежных строк поступают также на входы 1 - го (15) и 2 - го (18) ЧД КО, на выходе которых образуются последовательности цветоразностных сигналов R-Y, B-Y. В 1 - й (16) и 2 - й (19) цепях КНЧП компенсируются искажения, вносимые при кодировании цветоразиостных сигналов на передающей стороне. С помощью ЭК (17) последовательности преобразуются так, что на одном из выходов образуется сигнал R-Y, а на другом B-Y. В результате описанных действий удается в большей степени ослабить помеху от сигнала цветности в канале сигнала яркости и помеху о т сигнала яркости в канале цветности, чем это достигалось в известных устройствах.
