Пристрій розділення сигналів яскравості та кольоровості у декодері системи секам

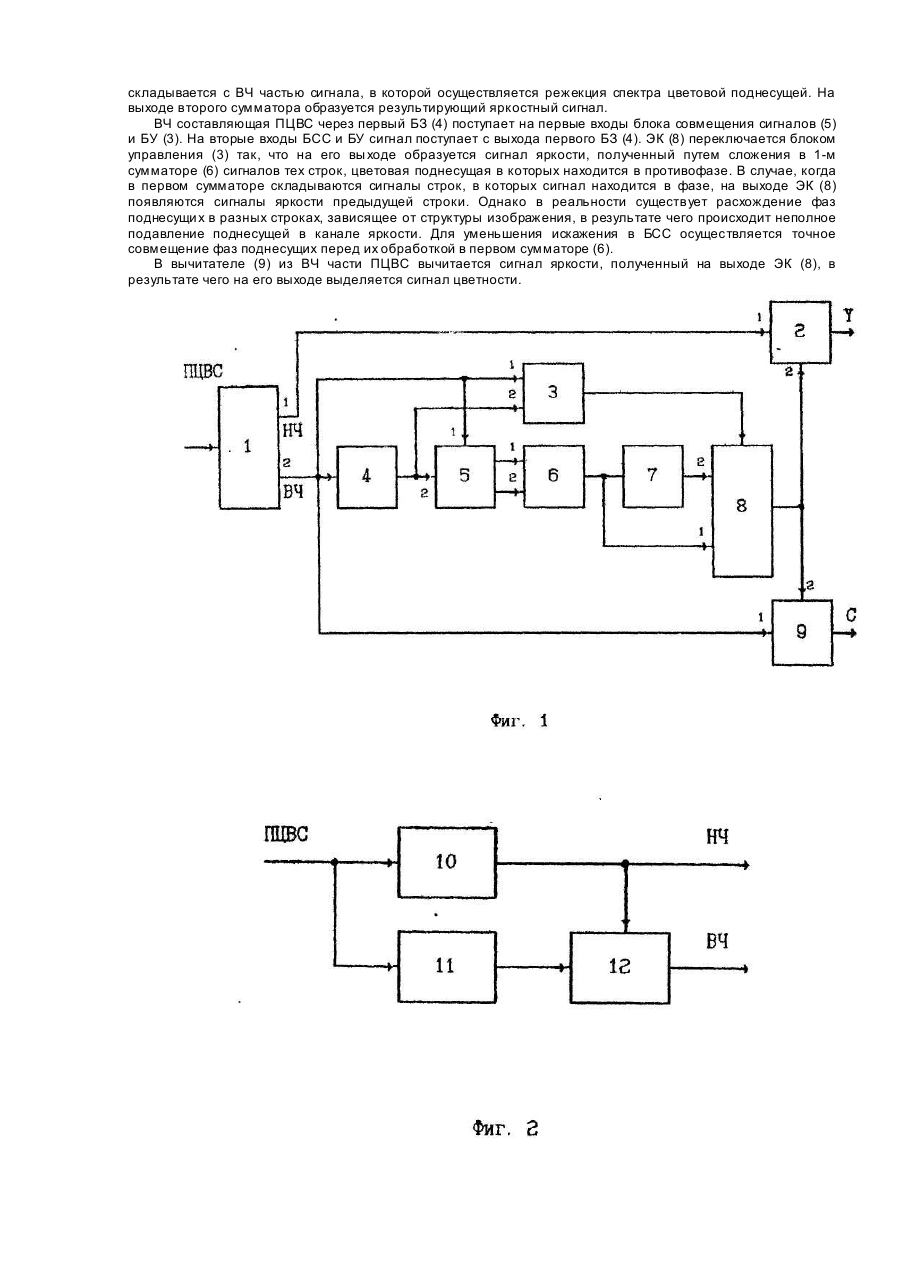

Изобретение относится к области телевидения, в частности, к устройствам разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ, и может использоваться в ВКУ аналого-цифровых аппаратно-студийных комплексов телевизионного вещания и в телевизионных ве щательных приемниках. Известно устройство для разделения сигналов яркости и цветности в декодере, содержащее первый блок задержки на время, равное 2Н, где Η - период строчной развертки, второй блок задержки на время равное К, первый сумматор, блок управления, первый и второй входы которого соединены соответственно с входом и выходом первого блока задержки, а выхода с управляющим входом электронного коммутатора. Недостатком известного устройства является наличие искажений сигналов яркости и цветности. Задачей предлагаемого изобретения является уменьшение упомянутых искажений сигналов яркости и цветности. Эта задача достигается тем, что в устройство, содержащее первый блок задержки на время, равное 2Н, где Η - период строчной развертки, второй блок задержки на время равное Н, первый сумматор, блок управления, первый и второй входы которого соединены соответственно с входом и -выходом первого блока задержки, а выход - с управляющим входом электронного коммутатора, введены блок разделения полного цветового видеосигнала (ПЦВС) на низкочастотную (НЧ) и высокочастотную (ВЧ) составляющие, вход которого является входом ПЦВС, второй сумматор, первый вход которого соединен с НЧ-выходом блока разделения ПЦВС на НЧ и ВЧ составляющие, и блок совмещения сигналов, первый и второй входы которого соединены соответственно с входом и выходом (Первого блока задержки, а первый и второй выходы первым и вторым входами первого сумматора, выход которого соединен соответственно с первым сигнальным входом электронного коммутатора и через второй блок задержки - с вторым входом электронного коммутатора, вы ход которого соединен с вторым входом второго сумматора и первым входом введенного вычитателя, второй вход которого соединен с входом пер ого блока задержки и ВЧ-выходом блока разделения ПЦВС на НЧ и ВЧ составляющие, а выходы второго коммутатора и вычитателя являются соответственно выходами сигналов яркости и цветности устройства. Сравнение заявляемого решения с прототипом и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "существенные отличия". Структурная схема предлагаемого устройства изображена на фиг.1, на которой обозначено: 1 - блок разделения ПЦВС на НЧ и ВЧ составляющие, 2, 6 - второй и первый сумматоры соответственно, 3-блок управления (БУ), 4,7 - первый и второй блоки задержки (БЗ) соответственно, 5 - блок совмещения сигналов (БСС), 8 - электронный коммутатор (ЭК), 9 - вычитатель. Предлагаемое устройство разделения сигналов яркости и цветности в декодирующем устройстве системы СЕКАМ содержит блок разделения ПЦВС на НЧ и ВЧ составляющие (1), первый (6) и второй (2) сумматоры, блок управления (3), первый (4) и второй (7) блоки задержки, блок совмещения сигналов {5), электронный коммутатор (8) и вычитатель (0). Цепь из последовательно соединенных блока разделения ПЦВС на НЧ и ВЧ составляющие (1) и второго сумматора (2) включена между входом устройства и вы ходом сигнала яркости. Второй выход (ВЧ) блока разделения ПЦВС на НЧ- и ВЧ-составляющие соединен со входом первого блока задержки (4) и, через вычитатель (9), с выходом сигнала цветности. Первый и второй входы блока совмещения сигналов (5) и первый и второй входы блока управления (3) подключены соответственно ко входу и выходу первого БЗ (4), а первый и второй выходы блока совмещения сигналов соединены соответственно с первым и вторым входами первого сумматора (6). Выход первого сумматора (6) соединен соответственно с первым и, через второй БЗ (7), со вторым сигнальными входами ЭК (8). Управляющий вход ЭК подключен к выходу БУ. Выход ЭК соединен со вторыми входами второго сумматора (2) и вычитателя (9). Блок разделения ПЦВС на НЧ и ВЧ составляющие (1) может быть выполнен, как показано на фиг.2, где: 10 - фильтр нижних частот, 11 - элемент задержки, 12 - вычитатель. Блок совмещения сигналов (5) может быть выполнен по схеме, изображенной на фиг.3, на которой обозначено: 13 - блок определения разности фаз (БОРФ), 14, 15 -первый и второй блоки регулируемой задержки Соответственно. Блок совмещения сигналов содержит блок определения разности фаз (13), первый и второй входы которого являются первым и вторым входами блока совмещения сигналов, первый (14) и второй (15) блоки регулируемой задержки, включенные соот ветственно между первым входом и первым выходом и вторым входом и вторым выходом блока совмещения сигналов, причем управляющие входы 1-го и 2-го блоков регулируемой задержки подключены к выходу блока определения разности фаз. Блок определения разности фаз (13) может быть выполнен по двум вариантам, схемы которых приведены на фиі.4 и фиг.5 соответственно, где: 16,19 - первый и второй фазовые детекторы (ФД) соответственно, 17, 20 - первый и второй генераторы ФМ сигнала, 18 - детектор разности фаз, 21, 22 - первый и второй блоки коррекции высокочастотных предыскажений (КВЧП) соответственно. Блок определения разности фаз (13) по первому варианту содержит первую и вторую цепи из последовательно включенных соответственно первого ФД (16) и первого генератора ФМ сигнала (17) и второго ФД (19) и второго генератора ФМ сигнала (20), включенные между первым входом БОРФ (13) и первым входом детектора разности фаз (18) и между вторым входом БОРФ и вторым входом детектора разности фаз (18), выход которого является выходом блока определения разности фаз. Блок определения разности фаз (13) по второму варианту содержит первый (21) и второй (22) блоки КВЧП, включенные соответственно между первым и вторым входами БОРФ и первым и вторым входами детектора разности фаз (18), выход которого является выходом блока определения разности фаз. Остальные блоки устройства разделения являются стандартными. Устройство работает следующим образом. В блоке разделения ПЦВС на НЧ и ВЧ составляющие (1) с помощью ФНЧ (10) выделяется НЧ часть ПЦВС в полосе 0...3МГц. В вычитателе (12) НЧ часть вычитается из входного ПЦВС, и на выходе образуется ВЧ часть сигнала в полосе 3...6 МГц. НЧ часть сигнала поступает на первый вход второго сумматора (2) и складывается с ВЧ частью сигнала, в которой осуществляется режекция спектра цветовой поднесущей. На выходе второго сумматора образуется результирующий яркостный сигнал. ВЧ составляющая ПЦВС через первый БЗ (4) поступает на первые входы блока совмещения сигналов (5) и БУ (3). На вторые входы БСС и БУ сигнал поступает с выхода первого БЗ (4). ЭК (8) переключается блоком управления (3) так, что на его вы ходе образуется сигнал яркости, полученный путем сложения в 1-м сумматоре (6) сигналов тех строк, цветовая поднесущая в которых находится в противофазе. В случае, когда в первом сумматоре складываются сигналы строк, в которых сигнал находится в фазе, на выходе ЭК (8) появляются сигналы яркости предыдущей строки. Однако в реальности существует расхождение фаз поднесущи х в разных строках, зависящее от структуры изображения, в результате чего происходит неполное подавление поднесущей в канале яркости. Для уменьшения искажения в БСС осуществляется точное совмещение фаз поднесущих перед их обработкой в первом сумматоре (6). В вычитателе (9) из ВЧ части ПЦВС вычитается сигнал яркости, полученный на выходе ЭК (8), в результате чего на его выходе выделяется сигнал цветности.
