Робочий орган розкидача органічних добрив із куч

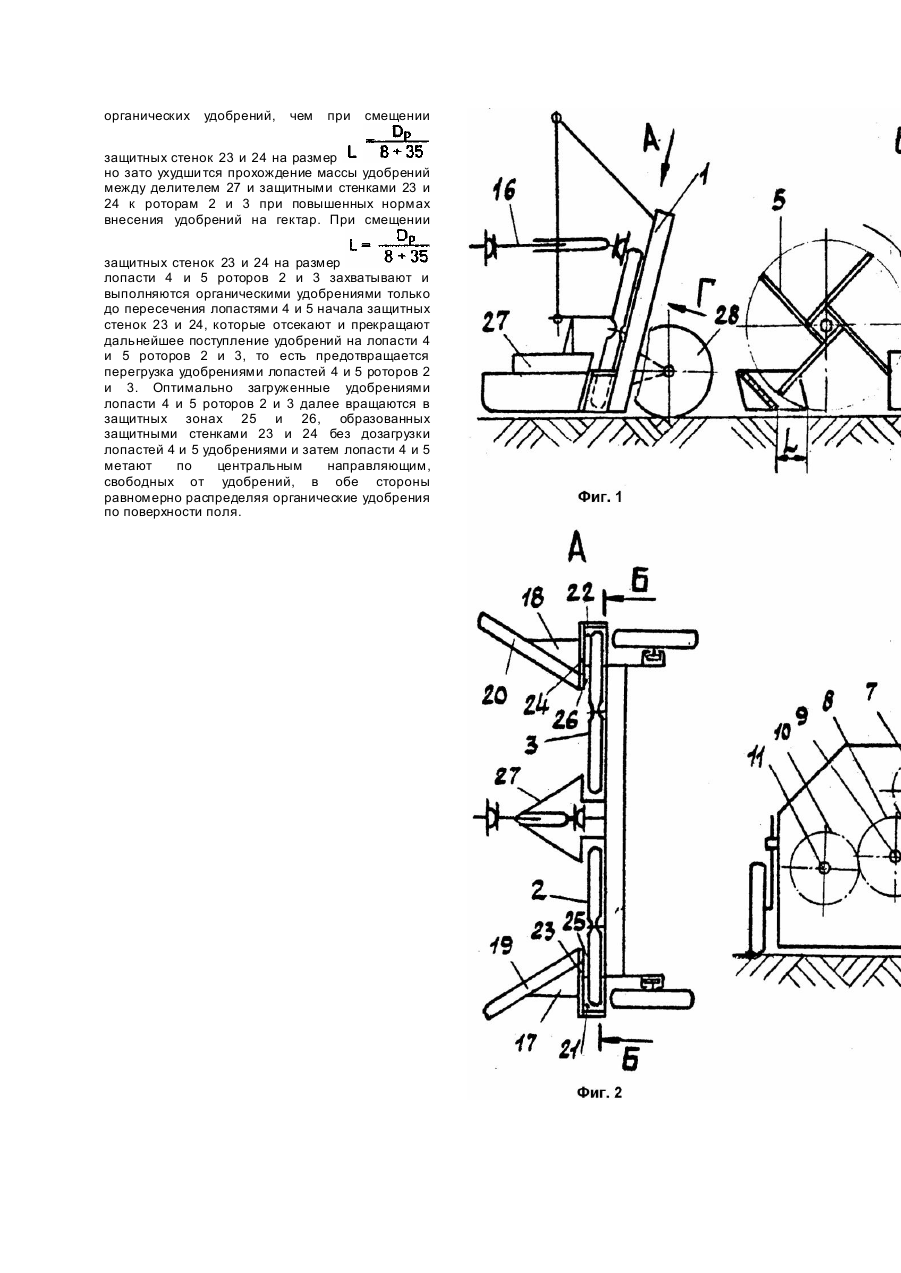

Изобретение относится к области сельскохозяйственного машиностроения, а именно к рабочим органам роторных разбрасывателей органических удобрений из куч и к роторным кузовным разбрасывателям органических удобрений. Известен разбрасыватель удобрений, разбрасывающее устройство которого состоит из наклонной поперечной плоскости, впереди которой по бокам двух роторов с лопастями установлены два направляющих щитка выполненных в виде полосы и механизм привода роторов [1]. Разбрасывающее устройство это го разбрасывателя удобрений имеет тот недостаток, что направляющие щитки не ограничивают загрузку лопастей роторов, которые перегружаются удобрениями, удобрения теряются с лопастей роторов вблизи направляющих удобрений по поверхности поля. Известен рабочий орган разбрасывателя удобрений, который включает роторы и отвалы, состоящие из передних направляющих, развернутых наружу в горизонтальной и вертикальной плоскостях и центральной направляющей [2]. Указанный рабочий орган разбрасывателя удобрений имеют тот недостаток, что передние направляющие вблизи роторов переходят по наклонной плоскости в центральную направляющую и при работе удобрения без препятствия перемещаются на центральные направляющие и накапливаются на них, а вращающиеся лопасти роторов, уже загруженные удобрениями, сталкивают большую часть накопившихся удобрений с центральных направляющих на почву, образуя валки удобрений с двух сторон, которые понижают равномерность распределения удобрений по поверхности поля. Остальная же часть удобрений, накопившаяся на центральных направляющих, от удара загруженными удобрениями лопастей роторов, подает вблизи центральных направляющих, что также понижает равномерность распределения удобрений по поверхности поля. Передняя направляющая не предохраняет загруженные удобрениями лопасти роторов от дальнейших из загрузки, то есть передние направляющие не ограничивают загрузку удобрениями лопастей роторов, удобрения срываются с лопастей и падают вблизи центральных направляющих, что также понижает равномерность распределения удобрений по поверхности поля. В основу изобретения поставлена задача повышения равномерности распределения органических удобрений по поверхности поля, которое достигается тем, что рабочий орган снабжен защитными стенками, расположенными впереди роторов и центральных направляющих и соединенными с передними направляющими, при этом защитные стенки установлены со смещением в направлении роторов размером, определяемым выражением образованием защитных зон, где с - размер смещения защитной стенки; - диаметр ротора. На фиг.1 изображен рабочий орган разбрасывателя органических удобрений из куч, вид сбоку; на фиг.2 - вид А на фиг.1; на фиг.3 сечение Б - Б на фиг.2; на фиг.4 - вид А на фиг.1 (механизм привода роторов). Рабочий орган разбрасывателя органических удобрений из куч включает полый щит 1, внутри которого расположен механизм привода роторов 2 и 3 с лопастями 4 и 5, выполненный в виде зубчатой цилиндрической передачи, состоящий из ведущей зубчатой шестерни 6, установленной на ведущем валу, вращающей зубчатое колесо 8, которое установлено на валу 9 и вращает з убчатое колесо 10 и ротор 2, расположенные на валу 11. Зубча тое колесо 8 также вращает зубчатое колесо 12, которое установлено на валу 13 и вращает зубчатое колесо 14 и ротор 3, расположенные на валу 15. На ведущем валу 7 установлен карданный вал 16, который приводится во вращение от вала отбора мощности трактора. Внизу по бокам переднего полого щита 1 установлены отвалы 17 и 18, состоящие из передних направляющих 19 и 20, развернутые наружу в горизонтальной и вертикальной плоскостях, и центральных направляющих 21 и 22. Рабочий орган снабжен защитными стенками 23 и 24, расположенными впереди роторов 2 и 3 и центральных направляющих 21 и 22 и соединенными с передними направляющими 19 и 20, при этом защитные стенки 23 и 24 установлены со смещением в направлении роторов 2 и 3, определяемым выражением образующие защитные зоны 25 и 26, где размер смещения защитных стенок; - диаметр ротора. Между отвалами 17 и 18 установлен делитель 27. Рабочий орган опирается на катки 28. Рабочий орган разбрасывателя органических удобрений из куч работает следующим образом. Валкообразователь формирует из кучвалок удобрений, который делителем 27 делится на две части и направляется передними направляющими 19 и 20 отвалов 17 и 18 к лопастям 4 и 5 роторов 2 и 3. Роторы 2 и 3 приводятся во вращение от вала отбора мощности трактора. Через карданный вал 16, ведущий вал 7,шестерню 6, зубчатые колеса 8 и 10 и вал 11 вращается ротор 2, а через зубчатые колеса 8, 12 и 14 и вал 15 вращается ротор 3. Так как защитные стенки 23 и 24 расположены впереди роторов 2 и 3 и центральных направляющих 21 и 22 и установлены со смещением в направлении роторов 2 и 3 на размер, определяемый выражением где размер смещения защитных стенок; - диаметр ротора. При смещении защитных стенок на размер то этот размер смещения защитных стенок недостаточный для создания надежных защитных зон 25 и 26 и защиты центральных направляющих 21 и 22 от попадания на них органических удобрений. При смещении защитных стенок 23 и 24 на размер то увеличение размера смещения защитных стенок 23 и 24 не создает более надежных защитных зон 25 и 26 и надежней не защитит центральные направляющие 21 и 22 от попадания на них органических удобрений, чем при смещении защитных стенок 23 и 24 на размер но зато ухудши тся прохождение массы удобрений между делителем 27 и защитными стенками 23 и 24 к роторам 2 и 3 при повышенных нормах внесения удобрений на гектар. При смещении защитных стенок 23 и 24 на размер лопасти 4 и 5 роторов 2 и 3 захватывают и выполняются органическими удобрениями только до пересечения лопастями 4 и 5 начала защитных стенок 23 и 24, которые отсекают и прекращают дальнейшее поступление удобрений на лопасти 4 и 5 роторов 2 и 3, то есть предотвращается перегрузка удобрениями лопастей 4 и 5 роторов 2 и 3. Оптимально загруженные удобрениями лопасти 4 и 5 роторов 2 и 3 далее вращаются в защитных зонах 25 и 26, образованных защитными стенками 23 и 24 без дозагрузки лопастей 4 и 5 удобрениями и затем лопасти 4 и 5 метают по центральным направляющим, свободных от удобрений, в обе стороны равномерно распределяя органические удобрения по поверхности поля.
