Задня бабка важкого токарного верстата

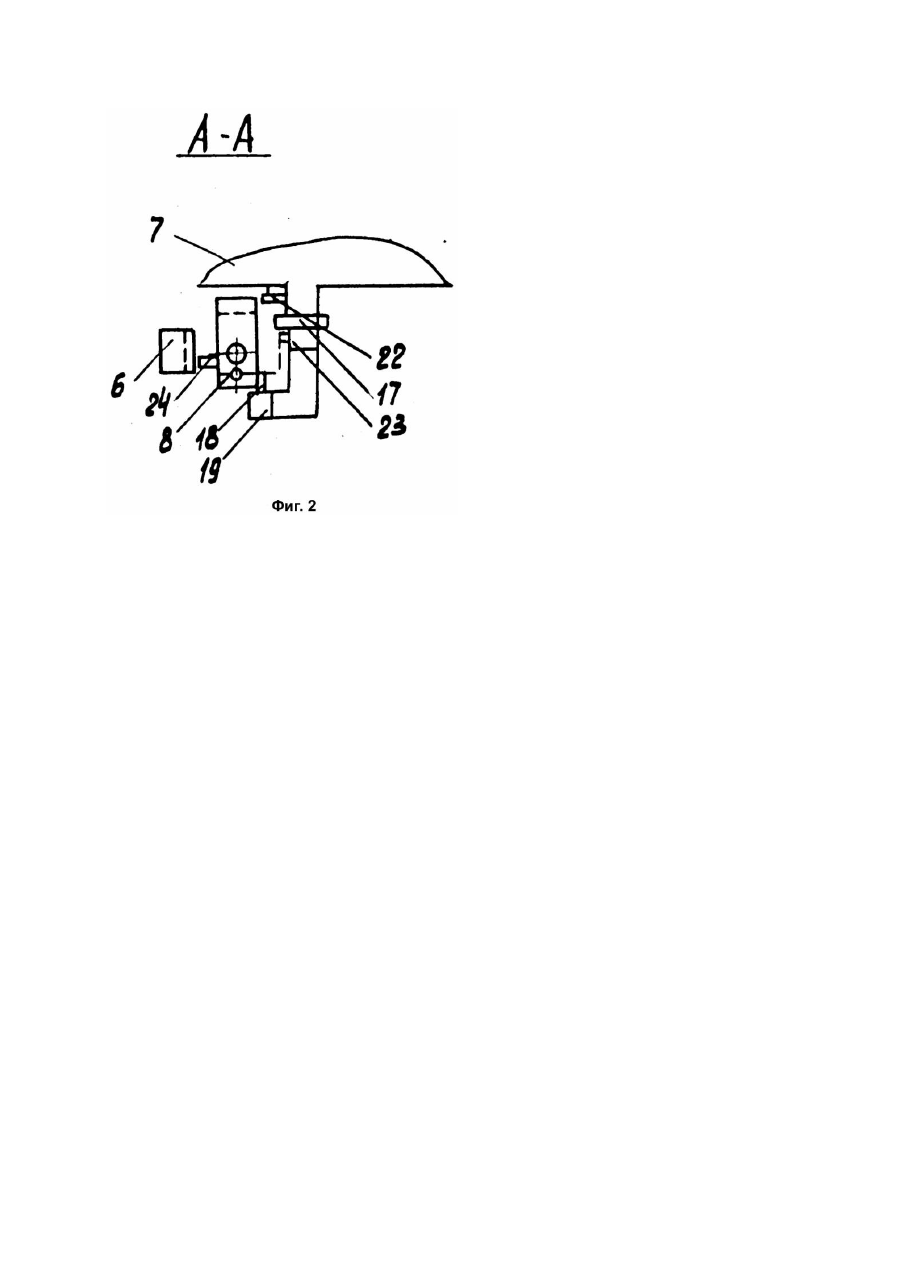

Изобретение относится к области станкостроения, в частности к тяжелым токарным станкам. Известна задняя бабка токарного станка [1], которая снабжена ползуном, установленном в корпусе бабки с возможностью перемещения вдоль рейки, и на котором установлен с возможностью перемещения брус-Фиксатор, приводами перемещения ползуна и брусафиксатора с механизмами ориентации брусафиксатора относительно впадин рейки, выполненный в виде конечных выключателей, связанных через введенный в бабку блок управления с приводами перемещения ползуна и бруса-фиксатора. Недостатком известной задней бабки является сложность конструкции за счет наличия механизмов и приводов перемещения ползуна и бруса-фиксатора. Целью изобретения является упрощение конструкции и повышение надежности фиксации задней бабки. Указанная цель достигается тем, что брусфиксатор жестко закреплен на ползуне с приводом перемещения выполненным в виде винтовой пары, гайка которой закреплена в ползуне с возможностью поворота вместе с винтом, смонтированном в корпусе бабки, а направляющая закреплена в корпусе посредством введенных в устройство фрикционных муфт, установленных на концах винта, при этом корпус бабки снабжен жесткими выдвижными упорами, ограничивающими поворот ползуна, причем на ползуне установлен введенный в устройство конечный выключатель контроля совпадения зуба бруса-Фиксатора со впадиной рейки, электрически связанный посредством блока управления с приводом перемещения ползуна, а также с введенными в устройство приводами выдвижения упора и поворота ползуна. На фиг.1 показана конструктивная схема бабки; на фиг.2 - разрез А - А на фиг.1. Задняя бабка тяжелого токарного станка содержит механизм перемещения и фиксации. Ме ханизм перемещения состоит из электродвигателя 1, червячного редуктора 2, электромуфты 3, пары конических шестерен 4, реечной шестерни 5, рейки 6 и корпуса бабки 7. Ме ханизм фиксации состоит из жестко установленных на нем бруса-фиксатора 9 и встроенной гайкой 10, имеющим возможность перемещения вдоль рейки по направляющей 11, закрепленной на фрикционных муфтах 12, установленных на винте 13, который вращает привод 14. Постоянство момента трения фрикционных муфт обеспечивается пружинами 15 и жестко закрепленными на винте дисками 16. На корпусе бабки установлен жесткий упор 17, выдвижной упор 18 с электромагнитом 19, конечные выключатели 20, 21 ограничения хода ползуна и конечные выключатели 22 и 23 контроля поворота ползуна. На ползуне установлен конечный выключатель 24, взаимодействующий с з убьями рейки. Бабка работает следующим образом. При выведенном брусе-Фиксаторе 9 (ползун 8 в вертикальном положении) включением электродвигателя 1 и муфты 3 бабка устанавливается в необходимое положение на станине станка. Включается фиксация, привод 14 вращает винт 13 и так как упор 18 выдвинут, ползун перемещается до срабатывания конечника 24, который включает электромагнит 19 и отводит упор 18, и ползун 8 поворачивается вместе с ходовым винтом 13 и гайкой 10 и вводит зубья бруса-фиксатора 9 во впадины рейки 6. Поворот продолжается до касания ползуном 8 жесткого упора 17, после чего ползун снова перемещается и выбирает зазор в зацеплении бруса-фиксатора 9 с рейкой 6. Конечный выключатель 23 контролирует фиксацию бабки. Выведенное положение бруса контролируется конечным выключателем 20. Использование изобретения повышает надежность фиксации задней бабки, а упрощенной конструкцией снижается себестоимость изготовления.
