Робочий орган розкидача органічних добрив із куч

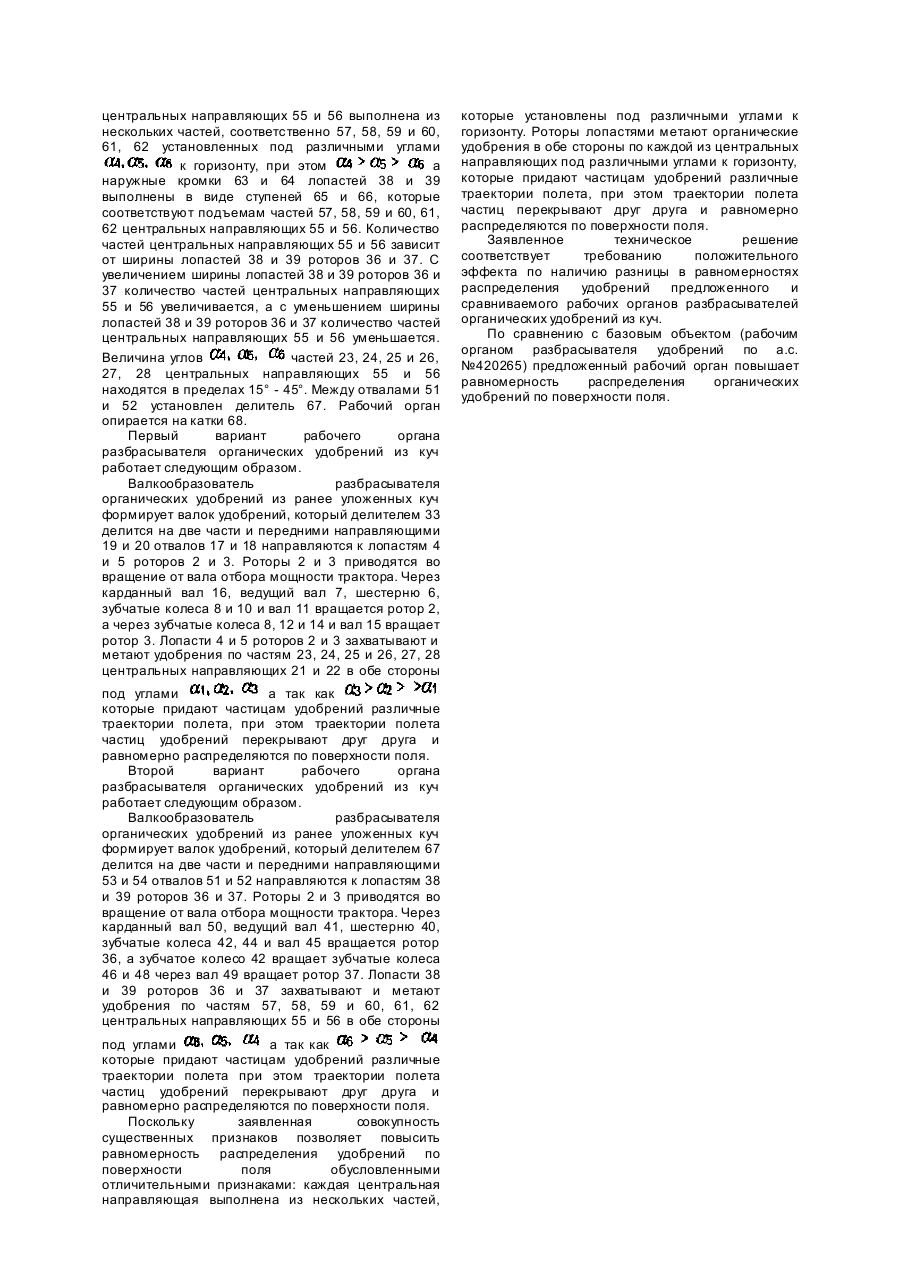

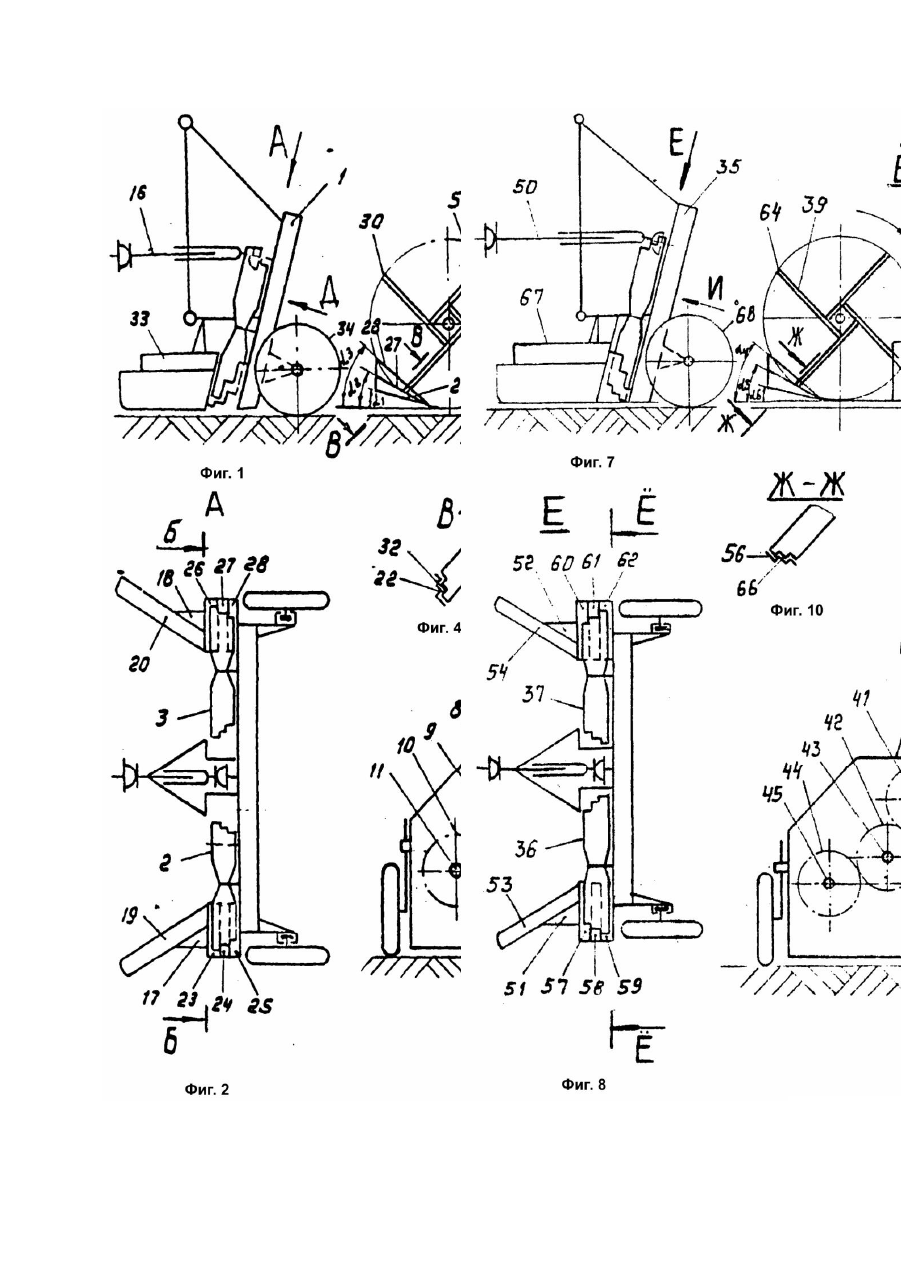

Изобретение относится к области сельскохозяйственного машиностроения, а именно к рабочим органам роторных разбрасывателей органических удобрений из куч и к роторным кузочным разбрасывателям органических удобрений. Известны рабочие органы разбрасывателей органических удобрений, включающие вращающиеся снизу ввер х диски с лопастями и криволинейные дефлекторы, охватывающие диски до зоны их контакта с органическими удобрениями, при этом верхние кромки дефлекторов выполнены ступенчатыми [1]. Такой рабочий орган имеет тот недостаток, что при его использовании с повышением равномерности распределения удобрений за счет применения дефлекторов со ступенчатыми кромками, одновременно увеличилась и энергоемкость дисков с лопастями в связи с тем, что при вращении дисков с лопастями, органические удобрения захватываются лопастями, центробежные силы воздействуют на органические удобрения находящихся на лопастях, принуждают скапливаться их на концах лопастей и происходит трение удобрений о дефлекторы на. всей их длине, которое увеличивает энергоемкость вращения дисков с лопастями. Известные разбрасыватели органических удобрений из куч, включающие валкообразователь в виде двух отвалов установленных под углом один к другому и разбрасывающее устройство. Разбрасывающее устройство заключено в кожух с двумя роторами содержащие лопасти, которые выполнены ступенчатыми, при этом ширина ступенек уменьшается от осей вращения к периферии и имеет соответственно короткий, средний и длинные участки. За роторами установлен накопитель удобрений, выполненный в виде подпружиненного скребка, состоящий из трех секций [2]. Указанный разбрасыватель органических удобрений из куч имеет тот недостаток, что лопасти, имеющие короткую, среднюю и длинные участки, не обеспечивают требуемую равномерность распределения удобрений, так как участки различной длины практически не оказывают влияния на равномерность распределения удобрений на поверхность поля. Известны рабочие органы разбрасывателей удобрений, включающие роторы и отвалы, состоящие из передних направляющих, развернутых наружу в горизонтальной и вертикальной плоскостях и центральных направляющих установленных под углом к горизонту [3]. Рабочие органы разбрасывателей удобрений, описанные выше, имеют тот недостаток, что центральные направляющие направляют метаемые лопастями роторов под одним углом к горизонту и рабочий орган недостаточно равномерно распределяет удобрения по поверхности поля. В основу изобретения поставлена задача повышения равномерности распределения удобрений по поверхности поля, которое достигается тем, что каждая центральная направляющая выполнена из нескольких частей, установленных под различными углами к горизонту. На фиг.1 изображен первый вариант рабочего органа разбрасывателя органических удобрений из куч, вид сбоку; на фиг.2 - вид А на фи г.1; на фи г.3 сечение Б - Б на фиг.2; на фиг.4 - сечение В - В на фиг.3; на фиг.5 - сечение Г - Г на фиг.3; на фиг.6 - то же, вид Д на фиг 1 (механизм привода роторов); на фиг.7 изображен второй вариант рабочего органа разбрасывателя органических удобрений из куч, вид сбоку; на фиг.8 - вид Е на фиг.7; на фиг.9 - сечение Е - Е на фиг.2; на фиг.10 - сечение Ж - Ж на фиг.9; на фиг.11 - сечение З - З на фиг.9; на фиг.12 - вид И на фиг.7 (механизм привода роторов). Первый вариант рабочего органа разбрасывателя органических удобрений из куч (фиг.1 - 6) включает полый щит 1, вн утри которого расположен механизм привода роторов 2 и 3 с лопастями 4 и 5. выполненный в виде зубчатой цилиндрической передачи, состоящий из зубчатой шестерни 6, установленной на ведущем валу 7 и вращающей з убчатое колесо 8, которое установлено на валу 9 и вращает з убчатое колесо 10 и ротор 2, расположенные на валу 11. Зубчатое колесо 8 также вращает зубчатое колесо 12, которое установлено на валу 13 и вра щает зубчатое колесо 14 и ротор 3, расположенные на валу 15. На ведущем валу 7 установлен карданный вал 16, который приводится во вращение от вала отбора мощности трактора. Внизу по бокам переднего полого щита 1 установлены отвалы 17 и 18, состоящие из передних направляющих 19 и 20, развернутые наружу в горизонтальной и вертикальной плоскостях, и центральных направляющих 21 и 22. Каждая из центральных направляющих 21 и 22 выполнена из нескольких частей соответственно 23, 24, 25 и 26, 27, 28 установленными под различными узлами к горизонту, при этом а наружные кромки 29 и 30 лопастей 4 и 5 выполнены в виде ступеней 31 и 32, которые соответствуют подъемам частей 23, 24, 25 и 26, 27, 28 центральных направляющих 21 и 22. Количество частей центральных направляющих 21 и 22 зависит от ширины лопастей 4 и 5 роторов 2 и 3. С увеличением ширины лопастей 4 и 5 роторов 2 и 3 количество частей центральных направляющих 21 и 22 увеличивается, а с уменьшением ширины лопастей 4 и 5 роторов 2 и 3 количество частей центральных направляющих 21 и 22 уменьшается. Величина углов частей 23, 24, 25 и 26, 27, 28 центральных направляющих 21 и 22 находятся в пределах 15° - 45°. Между отвалами 17 и 18 установлен делитель 33. Рабочий орган опирается на катки 34. Второй вариант рабочего органа разбрасывателя органических удобрений из куч (фиг.7 - 12) включает полый щит 35, внутри которого расположен механизм привода ротора 36 и 37 с лопастями 38 и 39, выполненный в виде зубчатой цилиндрической передачи, состоящий из зубчатой шестерни 40, установленной на ведущем валу 41 и вращающей зубчатое колесо 42, которое установлено на валу 43 и вращает з убчатое колесо 44 и ротор 36, расположенные на валу 45. Зубчатое колесо 42 также вращает зубчатое колесо 46, которое установлено на валу 47 и вра щает зубчатое колесо 48 и ротор 37, расположенные на валу 49. На ведущем валу 41 установлен карданный вал 50, который приводится во вращение от вала отбора мощности трактора. Внизу по бокам полого щита 35 установлены отвалы 51 и 52, состоящие из передних направляющих 53 и 54, развернутых наружу в горизонтальной плоскостях, и центральных направляющих 55 и 56. Каждая из центральных направляющих 55 и 56 выполнена из нескольких частей, соответственно 57, 58, 59 и 60, 61, 62 установленных под различными углами к горизонту, при этом а наружные кромки 63 и 64 лопастей 38 и 39 выполнены в виде ступеней 65 и 66, которые соответствуют подъемам частей 57, 58, 59 и 60, 61, 62 центральных направляющих 55 и 56. Количество частей центральных направляющих 55 и 56 зависит от ширины лопастей 38 и 39 роторов 36 и 37. С увеличением ширины лопастей 38 и 39 роторов 36 и 37 количество частей центральных направляющих 55 и 56 увеличивается, а с уменьшением ширины лопастей 38 и 39 роторов 36 и 37 количество частей центральных направляющих 55 и 56 уменьшается. Величина углов частей 23, 24, 25 и 26, 27, 28 центральных направляющих 55 и 56 находятся в пределах 15° - 45°. Между отвалами 51 и 52 установлен делитель 67. Рабочий орган опирается на катки 68. Первый вариант рабочего органа разбрасывателя органических удобрений из куч работает следующим образом. Валкообразователь разбрасывателя органических удобрений из ранее уложенных куч формирует валок удобрений, который делителем 33 делится на две части и передними направляющими 19 и 20 отвалов 17 и 18 направляются к лопастям 4 и 5 роторов 2 и 3. Роторы 2 и 3 приводятся во вращение от вала отбора мощности трактора. Через карданный вал 16, ведущий вал 7, шестерню 6, зубчатые колеса 8 и 10 и вал 11 вращается ротор 2, а через зубчатые колеса 8, 12 и 14 и вал 15 вращает ротор 3. Лопасти 4 и 5 роторов 2 и 3 захватывают и метают удобрения по частям 23, 24, 25 и 26, 27, 28 центральных направляющих 21 и 22 в обе стороны под углами а так как которые придают частицам удобрений различные траектории полета, при этом траектории полета частиц удобрений перекрывают друг друга и равномерно распределяются по поверхности поля. Второй вариант рабочего органа разбрасывателя органических удобрений из куч работает следующим образом. Валкообразователь разбрасывателя органических удобрений из ранее уложенных куч формирует валок удобрений, который делителем 67 делится на две части и передними направляющими 53 и 54 отвалов 51 и 52 направляются к лопастям 38 и 39 роторов 36 и 37. Роторы 2 и 3 приводятся во вращение от вала отбора мощности трактора. Через карданный вал 50, ведущий вал 41, шестерню 40, зубчатые колеса 42, 44 и вал 45 вращается ротор 36, а зубчатое колесо 42 вращает зубчатые колеса 46 и 48 через вал 49 вращает ротор 37. Лопасти 38 и 39 роторов 36 и 37 захватывают и метают удобрения по частям 57, 58, 59 и 60, 61, 62 центральных направляющих 55 и 56 в обе стороны под углами а так как которые придают частицам удобрений различные траектории полета при этом траектории полета частиц удобрений перекрывают друг друга и равномерно распределяются по поверхности поля. Поскольку заявленная совокупность существенных признаков позволяет повысить равномерность распределения удобрений по поверхности поля обусловленными отличительными признаками: каждая центральная направляющая выполнена из нескольких частей, которые установлены под различными углами к горизонту. Роторы лопастями метают органические удобрения в обе стороны по каждой из центральных направляющих под различными углами к горизонту, которые придают частицам удобрений различные траектории полета, при этом траектории полета частиц перекрывают друг друга и равномерно распределяются по поверхности поля. Заявленное техническое решение соответствует требованию положительного эффекта по наличию разницы в равномерностях распределения удобрений предложенного и сравниваемого рабочих органов разбрасывателей органических удобрений из куч. По сравнению с базовым объектом (рабочим органом разбрасывателя удобрений по а.с. №420265) предложенный рабочий орган повышает равномерность распределения органических удобрений по поверхности поля.
