Пристрій для розділення тваринницьких стоків

Номер патенту: 18528

Опубліковано: 25.12.1997

Автор: Піскун Віктор Іванович

Завантажити PDF файл.

Формула / Реферат

1. Устройство для разделения животноводческих стоков, содержащее сужающийся книзу перфорированный бункер с охватывающим его поддоном и днищем, связанным с механизмом привода и подвижным в горизонтальной плоскости, расположенный в бункере направляющий наклонный лоток для подачи стоков, на котором размещено приспособление для создания фильтрующего слоя, выполненное в виде выступов, установленных на поверхности лотка со смещением по высоте и с возможностью перемещения в вертикальной плоскости, средство отвода жидкой фракции из бункера, связанное со сборником и снабженное запорной арматурой, отличающееся тем, что оно снабжено рыхлителем твердой фракции и перфорированной перегородкой, расположенной над днищем и связанной с ним, а примыкающие к днищу участки стенок бункера выполнены сплошными, при этом каждый из выступов приспособления установлен с возможностью перекрытия в плане расположенного под ним выступа.

2. Устройство по п.1, отличающееся тем, что рыхлитель твердой фракции выполнен в виде установленных на приводном валу ножей.

3. Устройство по п.1, отличающееся тем, что средство отвода жидкой фракции из бункера выполнено в виде размещенного в бункере перфорированного заборника, связанного с полостью поддона посредством эластичного патрубка.

4. Устройство по п.1, отличающееся тем, что наклонный лоток установлен на стенке бункера шарнирно с возможностью поворота в вертикальной плоскости.

Текст

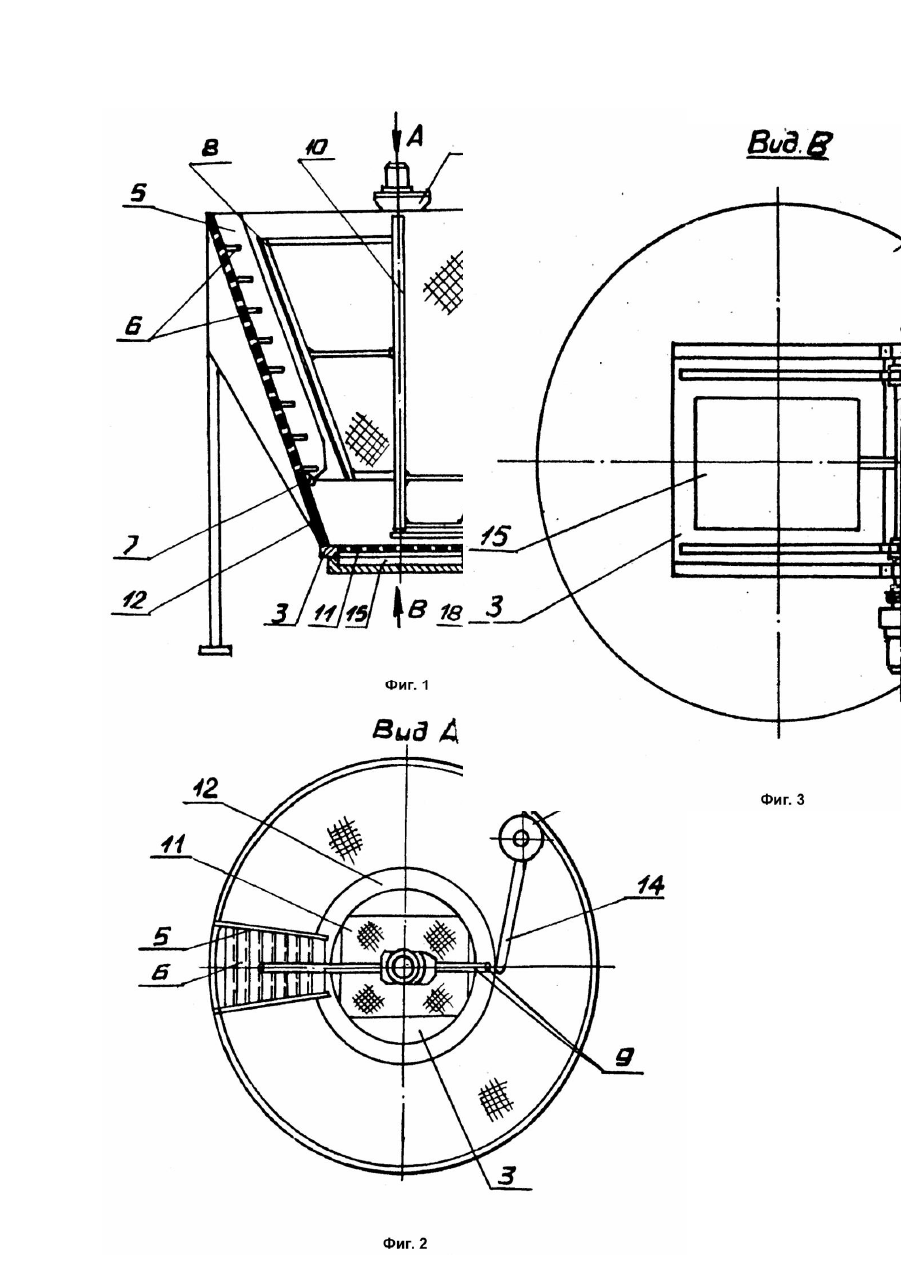

Изобретение относится к области сельского хозяйства, в частности к устройствам для разделения животноводческих стоков. Задача изобретения повышение эксплуатационной надежности, эффективности разделения, а также удобства обслуживания. На фиг.1 изображено устройство для разделения животноводческих стоков, общий вид; на фиг.2 - вид A на фиг.1, на фиг.3 - вид B на фиг.1. Устройство содержит перфорированный сужающийся книзу бункер 1 с охватывающим его поддоном 2, сообщенным со сборником жидкой фракции (на черт. не показан). Днище 3 бункера 1 связано с механизмом привода 4 и выполнено подвижным в горизонтальной плоскости. В бункере 1 расположен направляющий наклонный лоток 5 для подачи стоков, на котором размещено приспособление для создания фильтрующего слоя, выполненное в виде выступов 6, установленных на поверхности лотка 5 со смещением по высоте и с возможностью перемещения в вертикальной плоскости. Каждый из выступов 6 приспособления установлен с возможностью перекрытия в плане расположенного под ним выступа 6. Лоток 5 установлен на стенке бункера посредством шарнира 7 с возможностью поворота в вертикальной плоскости. Рыхлитель фильтрующе го слоя выполнен в виде ножей 8 и 9, установленных на приводном валу 10. Над днищем 3 установлена перфорированная перегородка 11, связанная с днищем 3 с возможностью перемещения в горизонтальной плоскости. Примыкающие к днищу 3 участки 12 стенок бункера 1 выполнены сплошными. Средство отвода жидкой фракции из бункера 1 выполнено в виде размещенного в бункере перфорированного заборника 13, связанного с полостью поддона 2 посредством эластичного патрубка 14. Полость поддона 2 и полость 15 днища соединены со сборником жидкой фракции посредством трубопроводов 16 и 17, снабженных запорной арматурой 18. Устройство работает следующим образом. Исходный продукт - осадок, получаемый в устройствах отстойного типа, поступает в бункер 1. Подача осадка осуществляется только по лотку 5 с выступами 6, которые служат для поддержания фильтрующего слоя. Фильтрующий слой препятствует попаданию частиц в жидкую фракцию. Приближаясь к днищу 3, осадок выходит с лотка 5 и попадает на сплошные участки 12. При этом происходит увеличение объема, по которому движется осадок и уменьшается его скорость. Дальше осадок попадает на днище 3 с перфорированной перегородкой 11. Наличие полости в днище 3 с трубопроводом 17 и запорной арматурой 18 позволяет накопить жидкую фракцию, которая препятствует попаданию твердых частиц в указанную полость при движении осадка. При дальнейшем заполнении бункера 1 осадком сам осадок выступает в роли демпфера, который гасит скорость вновь поступающих порций осадка. Поэтому по мере заполнения бункера осадком уменьшается скорость осадка относительно перфорации. Уменьшение скорости осадка в момент заполнения им устройства повышает качество фильтрата. При обезвоживании осадка на перфорации бункера образуется фильтрующий слой из частиц осадка, что ведет к повышению качества фильтрата. После заполнения бункера 1 осадком происходит его обезвоживание гравитационным фильтрованием без дополнительных затрат энергии. Получаемая при этом жидкая фракция по трубопроводу 16, а из полости днища - через открытую запорную арматур у 18 и трубопровод 17 направляется в пруд-накопитель с последующим использованием для полива сельхозугодий. После окончания обезвоживания осадка, открывается подвижное днище 3, приводятся в движение рыхлитель с ножами 8 и 9, при этом происходит рыхление твердой фракции и она под действием собственного веса поступает в транспортные средства. Транспортные средства вывозят твердую фракцию на площадку для биотермического обеззараживания в буртах с последующим использованием в качестве органического удобрения. Если в предлагаемое устройство поступают животноводческие стоки, то процесс заполнения перфорированного бункера аналогичен, его заполнению осадком. Животноводческие стоки поступают на лоток 5 с выступами 6, которые препятствуют попаданию стоков на перфорацию. После заполнения бункера 1 животноводческими стоками, происходит отстаивание в статическом режиме. Частицы выпадают в осадок как и в устройствах отстойного типа. Одновременно с процессом отстаивания идет процесс фильтрования. Однако процесс фильтрования для животноводческих стоков идет значительно медленней, чем осадков. Поэтому после выпадения осадка из животноводческих стоков в жидкую фракцию опускают перфорированный заборник 13. Через перфорацию заборника 13 жидкая фракция поступает в поддон 2 и отвод 16. Одновременно перфорация заборника 13 препятствует попаданию пенного продукта в жидкую фракцию, что позволяет получить жидкую фракцию с регламентированными показателями. Осадок, образовавшийся при отстаивании животноводческих стоков, выгружают из бункера 1 при открытии днища 3.

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for separation the cattle breeding drains

Автори англійською

Piskun Viktor Ivanovych

Назва патенту російською

Устройство для разделения животноводческих стоков

Автори російською

Пискун Виктор Иванович

МПК / Мітки

МПК: A01C 3/00

Мітки: розділення, пристрій, стоків, тваринницьких

Код посилання
