Іскрогасник для двигуна внутрішнього згоряння
Номер патенту: 18533
Опубліковано: 15.11.2006
Автори: Барвін Олександр Іванович, Тюльпінов Костянтин Олександрович, Тюльпінов Олександр Дмитрович, Тюльпінов Дмитро Олександрович
Формула / Реферат
Іскрогасник для двигуна внутрішнього згоряння, що містить корпус з впускним і випускним патрубками, та додатковий випускний патрубок, діаметр якого складає 0,1-0,25 діаметра випускного патрубка і розташований співвісно впускному патрубку, роздільник потоку газу, встановлений всередині корпусу і виконаний з розташованих паралельно одна одній плоских деталей, який відрізняється тим, що кожна з плоских деталей посаджена на вісь, а їх краї, що направлені до більшого вихлопного патрубка, шарнірно з'єднані штангою, яка з'єднана з пружиною, пружність якої вибирається таким чином, що при малих обертах двигуна пружина дозволяє за рахунок тиску вихлопного газу на плоскі деталі відхилитись ним при мінімальних обертах двигуна на кут 30° до осі корпусу, а при максимальних обертах - на кут 60°.
Текст

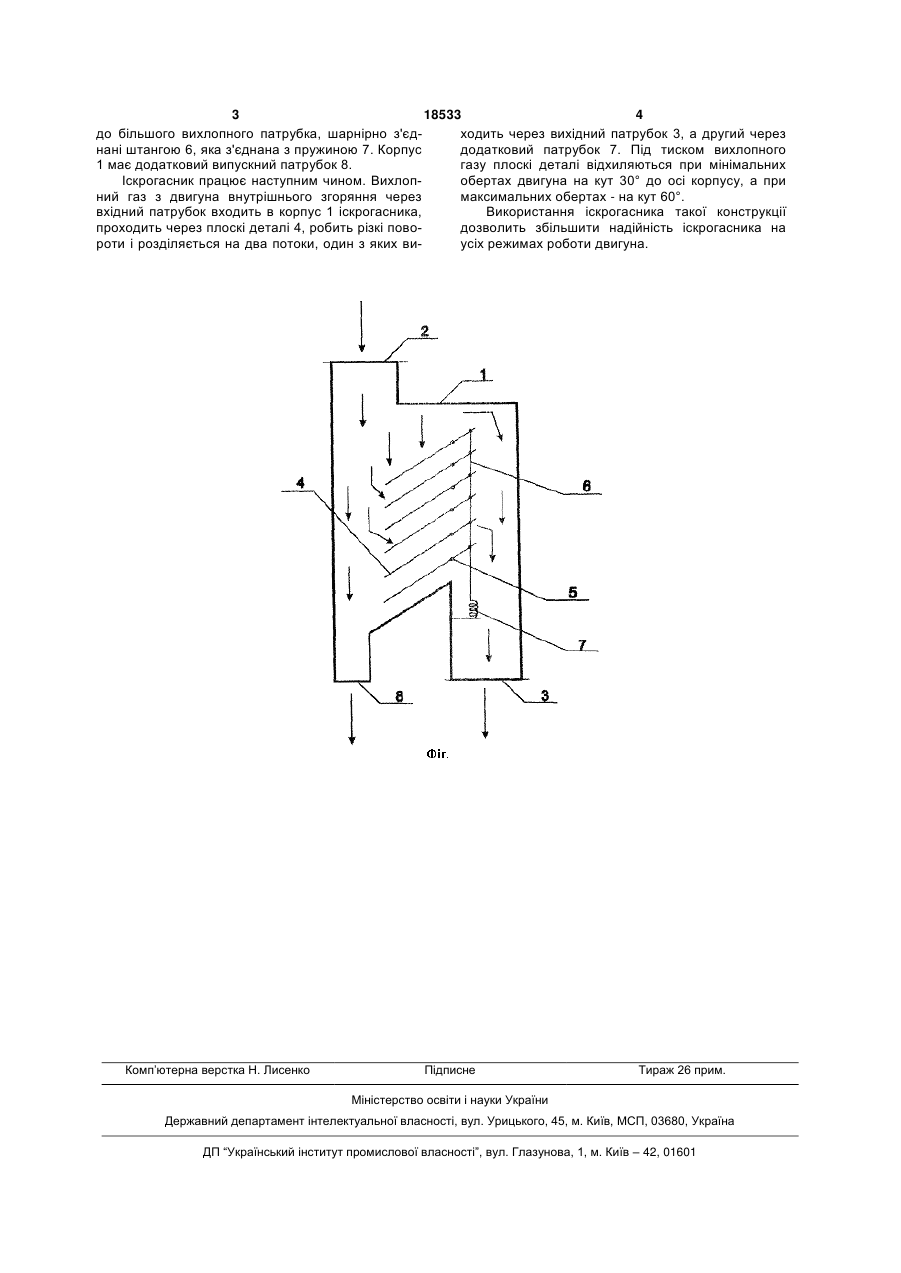

Іскрогасник для двигуна внутрішнього згоряння, що містить корпус з впускним і випускним патрубками, та додатковий випускний патрубок, діаметр якого складає 0,1-0,25 діаметра випускного 3 18533 4 до більшого вихлопного патрубка, шарнірно з'єдходить через вихідний патрубок 3, а другий через нані штангою 6, яка з'єднана з пружиною 7. Корпус додатковий патрубок 7. Під тиском вихлопного 1 має додатковий випускний патрубок 8. газу плоскі деталі відхиляються при мінімальних Іскрогасник працює наступним чином. Вихлопобертах двигуна на кут 30° до осі корпусу, а при ний газ з двигуна внутрішнього згоряння через максимальних обертах - на кут 60°. вхідний патрубок входить в корпус 1 іскрогасника, Використання іскрогасника такої конструкції проходить через плоскі деталі 4, робить різкі поводозволить збільшити надійність іскрогасника на роти і розділяється на два потоки, один з яких виусіх режимах роботи двигуна. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpark suppressor of combustion engine
Автори англійськоюTiulpinov Oleksandr Dmytrovych, Barvin Oleksandr Ivanovych, Tiulpinov Dmytro Oleksandrovych, Tiulpinov Kostiantyn Oleksandrovych
Назва патенту російськоюИскрогаситель для двигателя внутреннего сгорания
Автори російськоюТюльпинов Александр Дмитриевич, Барвин Александр Иванович, Тюльпинов Дмитрий Александрович, Тюльпинов Константин Александрович
МПК / Мітки
МПК: F01N 3/00
Мітки: іскрогасник, двигуна, згоряння, внутрішнього
