Пристрій контролю перегорання двониткової лампи світлофора

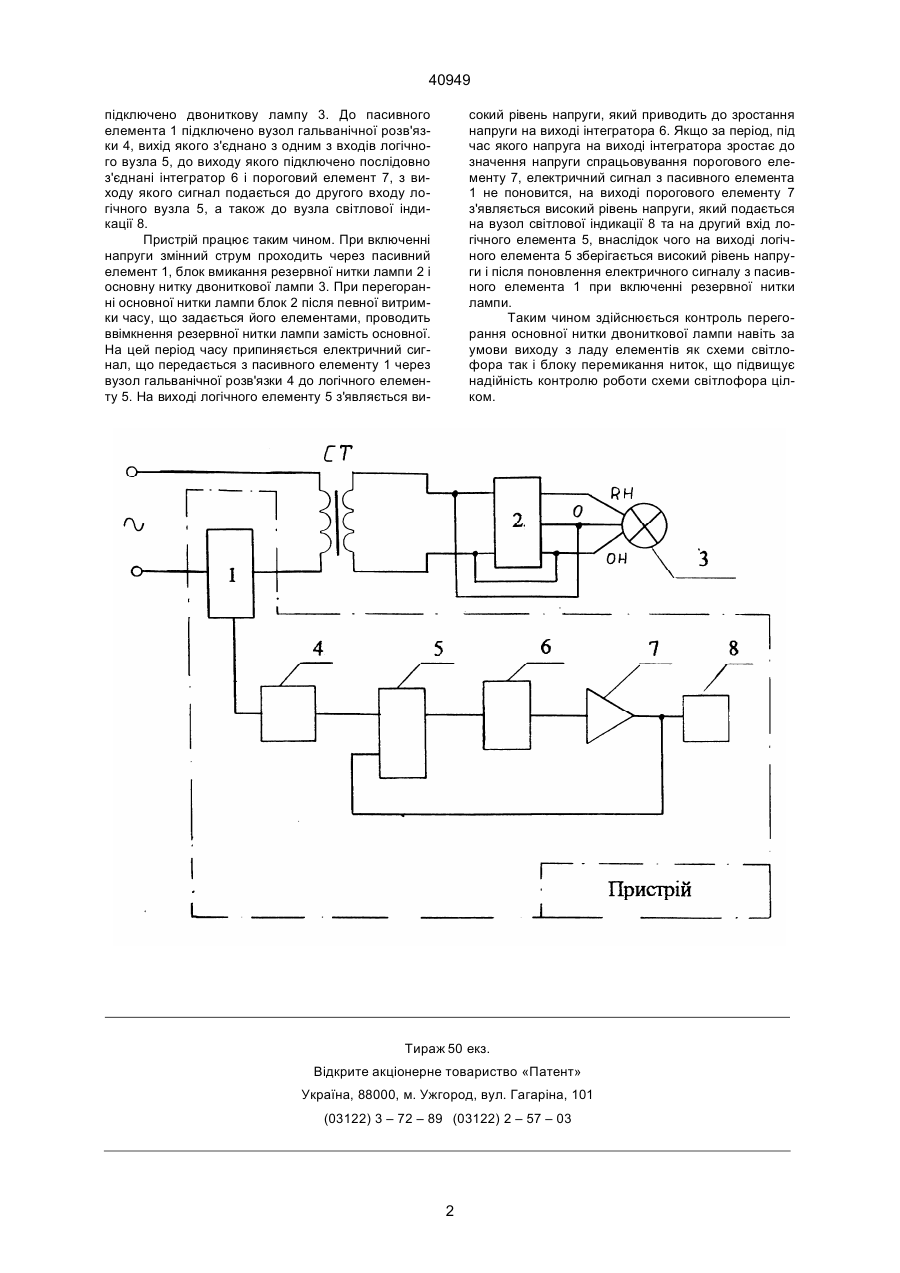

Пристрій контролю перегорання двониткової лампи світлофора, що містить джерело змінного струму, двониткову лампу, блок вмикання резервної нитки лампи, вузол світлової індикації, який відрізняється тим, що до джерела змінного струму послідовно з блоком вмикання резервної нитки лампи підключено пасивний елемент, який з'єднано з вузлом гальванічної розв'язки, вихід якого з'єднано з одним із входів логічного вузла, до виходу якого підключено послідовно з'єднані інтегратор і пороговий елемент, вихід якого підключений до другого входу логічного вузла і до вузла світлової індикації. Ю (13) 40949 (11) UA матора з'єднано з інформаційним входом одновібратора блока виділення контрольного сигналу, до виходу якого підключено послідовно з'єднані селектор часу, блок пам'яті та світловий індикатор. Керуючий вхід одновібратора з'єднано з виходом джерела постійного струму, вхід якого з'єднано з джерелом змінного струму, що живить лампу. Селектор часу, блок пам'яті і світловий індикатор з'єднані з джерелом постійного струму, що живить станційну апаратуру. Основним недоліком цього пристрою є: неможливість контролю факту наявності аварійної роботи світлофора при ушкодженні елементів схеми як самого світлофора, так і блоку перемикання ниток. Технічною задачею є: удосконалення пристрою контролю перегорання двониткових ламп світлофора. Задачу вирішено шляхом підключення до джерела змінного струму послідовно з блоком вмикання резервної нитки лампи пасивного елементу, що з'єднано з вузлом гальванічної розв'язки, вихід якого з'єднано з одним з входів логічного вузла, до виходу якого підключено послідовно з'єднані інтегратор і пороговий елемент, з виходу якого сигнал подається до другого входу логічного вузла, а також до вузла світлової індикації, що дозволяє забезпечити підвищену надійність роботи пристрою. Суть винаходу пояснюється структурною схемою. До джерела живлення змінного струму підключено послідовно з'єднані пасивний елемент 1 та блок вмикання резервної нитки лампи 2, до якого (19) Винахід відноситься до залізничної автоматики та телемеханіки і може бути використаний у системах інтервального регулювання рухом поїздів на станціях та перегонах при централізованому розміщенні апаратури. Існує проблема надійного контролю виходу з ладу основної нитки двониткової лампи під час роботи світлофора на резервній нитці лампи. Відомим є блок місцевого контролю основних ниток ламп світлофорів БМК (Автоматика телемеханика и связь. М.: Транспорт, 1986, № 1, с. 12 - 15), який містить вхідний фільтр, виконаний на трансформаторі, підсилювач потужності, індикатор та вузол формування керуючого сигналу на додатковий контрольний пристрій. Основним недоліком цього пристрою є неможливість надійно передавати інформацію про стан основних ниток ламп світлофора безпосередньо черговому по посту централізації, а також при умові виходу з ладу елементів як самого пристрою, так і схеми світлофора. Найбільш близьким до заявленого пристрою аналогом є пристрій контролю перегорання двониткових ламп світлофора (А.С. СССР № 1507630 A1, Н05В 39/10), що містить двониткову лампу, контрольний трансформатор, джерело змінного струму, відносно якого первинні обмотки включені паралельно-зустрічно, причому одну обмотку з'єднано послідовно з фазовим регулятором, іншу - з входом блока вибору сигнальної лампи світлофора, вихід якого через кабельну лінію та узгоджуючий трансформатор з'єднано з входом блока переключення ниток, а вихідну обмотку трансфор А ____________________ 40949 підключено двониткову лампу 3. До пасивного елемента 1 підключено вузол гальванічної розв'язки 4, вихід якого з'єднано з одним з входів логічного вузла 5, до виходу якого підключено послідовно з'єднані інтегратор 6 і пороговий елемент 7, з виходу якого сигнал подається до другого входу логічного вузла 5, а також до вузла світлової індикації 8. Пристрій працює таким чином. При включенні напруги змінний струм проходить через пасивний елемент 1, блок вмикання резервної нитки лампи 2 і основну нитку двониткової лампи 3. При перегоранні основної нитки лампи блок 2 після певної витримки часу, що задається його елементами, проводить ввімкнення резервної нитки лампи замість основної. На цей період часу припиняється електричний сигнал, що передається з пасивного елементу 1 через вузол гальванічної розв'язки 4 до логічного елементу 5. На виході логічного елементу 5 з'являється ви сокий рівень напруги, який приводить до зростання напруги на виході інтегратора 6. Якщо за період, під час якого напруга на виході інтегратора зростає до значення напруги спрацьовування порогового елементу 7, електричний сигнал з пасивного елемента 1 не поновится, на виході порогового елементу 7 з'являється високий рівень напруги, який подається на вузол світлової індикації 8 та на другий вхід логічного елемента 5, внаслідок чого на виході логічного елемента 5 зберігається високий рівень напруги і після поновлення електричного сигналу з пасивного елемента 1 при включенні резервної нитки лампи. Таким чином здійснюється контроль перегорання основної нитки двониткової лампи навіть за умови виходу з ладу елементів як схеми світлофора так і блоку перемикання ниток, що підвищує надійність контролю роботи схеми світлофора цілком. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
