Механізм піднімання розвантажувальної секції конвеєра гірничої машини

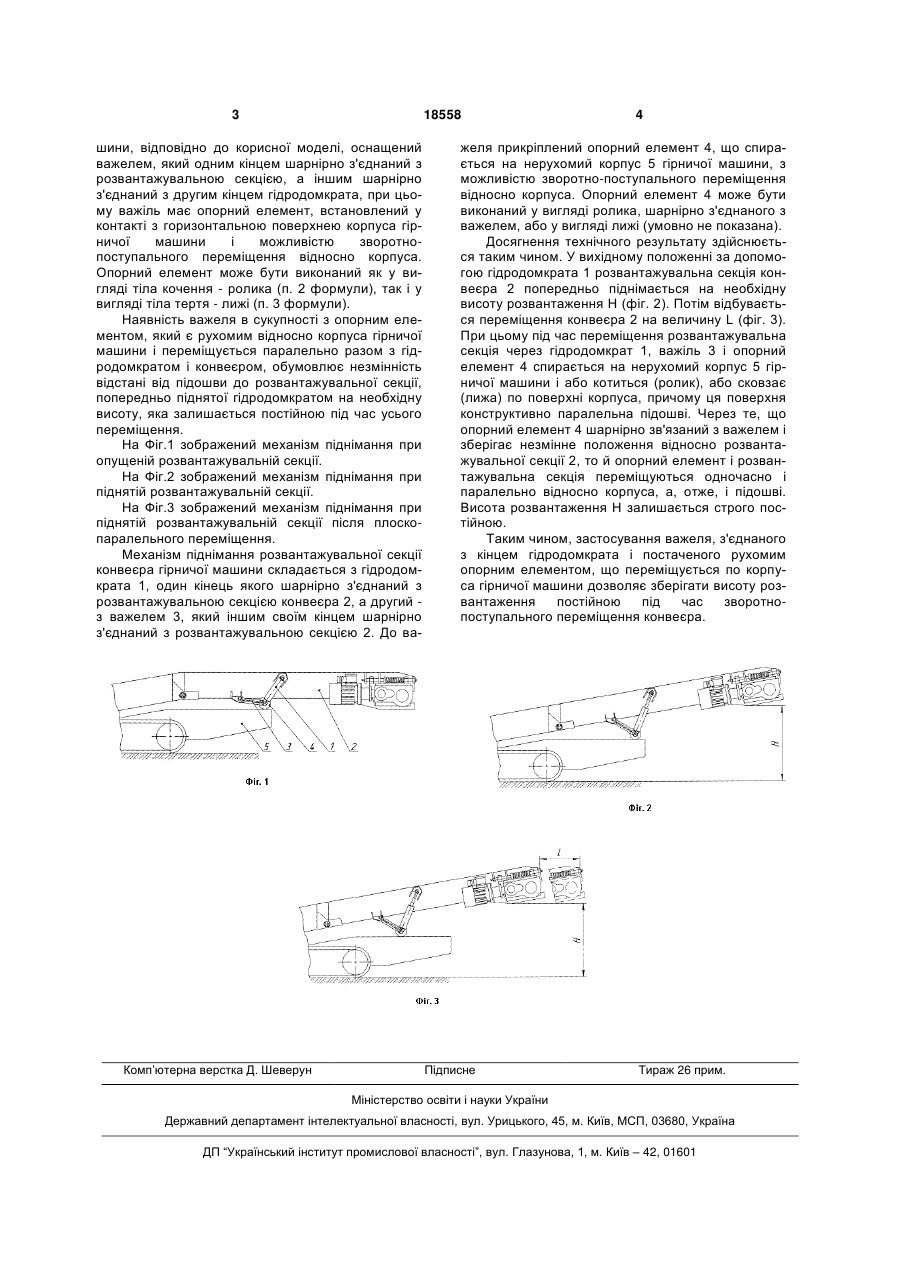

1. Механізм піднімання розвантажувальної секції конвеєра гірничої машини, що містить гідродомкрат, один кінець якого шарнірно з'єднаний з розвантажувальною секцією конвеєра, а другий 3 18558 шини, відповідно до корисної моделі, оснащений важелем, який одним кінцем шарнірно з'єднаний з розвантажувальною секцією, а іншим шарнірно з'єднаний з другим кінцем гідродомкрата, при цьому важіль має опорний елемент, встановлений у контакті з горизонтальною поверхнею корпуса гірничої машини і можливістю зворотнопоступального переміщення відносно корпуса. Опорний елемент може бути виконаний як у вигляді тіла кочення - ролика (п. 2 формули), так і у вигляді тіла тертя - лижі (п. 3 формули). Наявність важеля в сукупності з опорним елементом, який є рухомим відносно корпуса гірничої машини і переміщується паралельно разом з гідродомкратом і конвеєром, обумовлює незмінність відстані від підошви до розвантажувальної секції, попередньо піднятої гідродомкратом на необхідну висоту, яка залишається постійною під час усього переміщення. На Фіг.1 зображений механізм піднімання при опущеній розвантажувальній секції. На Фіг.2 зображений механізм піднімання при піднятій розвантажувальній секції. На Фіг.3 зображений механізм піднімання при піднятій розвантажувальній секції після плоскопаралельного переміщення. Механізм піднімання розвантажувальної секції конвеєра гірничої машини складається з гідродомкрата 1, один кінець якого шарнірно з'єднаний з розвантажувальною секцією конвеєра 2, а другий з важелем 3, який іншим своїм кінцем шарнірно з'єднаний з розвантажувальною секцією 2. До ва Комп’ютерна верстка Д. Шеверун 4 желя прикріплений опорний елемент 4, що спирається на нерухомий корпус 5 гірничої машини, з можливістю зворотно-поступального переміщення відносно корпуса. Опорний елемент 4 може бути виконаний у вигляді ролика, шарнірно з'єднаного з важелем, або у вигляді лижі (умовно не показана). Досягнення технічного результату здійснюється таким чином. У вихідному положенні за допомогою гідродомкрата 1 розвантажувальна секція конвеєра 2 попередньо піднімається на необхідну висоту розвантаження Н (фіг. 2). Потім відбувається переміщення конвеєра 2 на величину L (фіг. 3). При цьому під час переміщення розвантажувальна секція через гідродомкрат 1, важіль 3 і опорний елемент 4 спирається на нерухомий корпус 5 гірничої машини і або котиться (ролик), або сковзає (лижа) по поверхні корпуса, причому ця поверхня конструктивно паралельна підошві. Через те, що опорний елемент 4 шарнірно зв'язаний з важелем і зберігає незмінне положення відносно розвантажувальної секції 2, то й опорний елемент і розвантажувальна секція переміщуються одночасно і паралельно відносно корпуса, а, отже, і підошві. Висота розвантаження Н залишається строго постійною. Таким чином, застосування важеля, з'єднаного з кінцем гідродомкрата і постаченого рухомим опорним елементом, що переміщується по корпуса гірничої машини дозволяє зберігати висоту розвантаження постійною під час зворотнопоступального переміщення конвеєра. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
