Механізм піднімання-опускання приймального стола гірничої машини
Номер патенту: 11939
Опубліковано: 16.01.2006
Автори: Лашкуль Борис Ігорович, Полунін Сергій Андрійович, Лисак Дмитро Анатолійович, Мізін Вадим Олександрович
Формула / Реферат
Механізм піднімання-опускання приймального стола гірничої машини, що містить приймальний стіл, зв'язаний з рамою машини, і два гідроциліндри піднімання-опускання приймального стола, розташовані з обох боків поздовжньої осі рами, закріплені одними кінцями на рамі, а іншими кінцями зв'язані з приймальним столом, який відрізняється тим, що на рамі машини встановлені два захисних короби, а зв'язок гідроциліндрів із приймальним столом здійснений за допомогою тяг, розміщених у захисних коробах з можливістю переміщення кінців тяг, зв'язаних з гідроциліндрами, по рамі усередині захисних коробів як у напрямних.
Текст

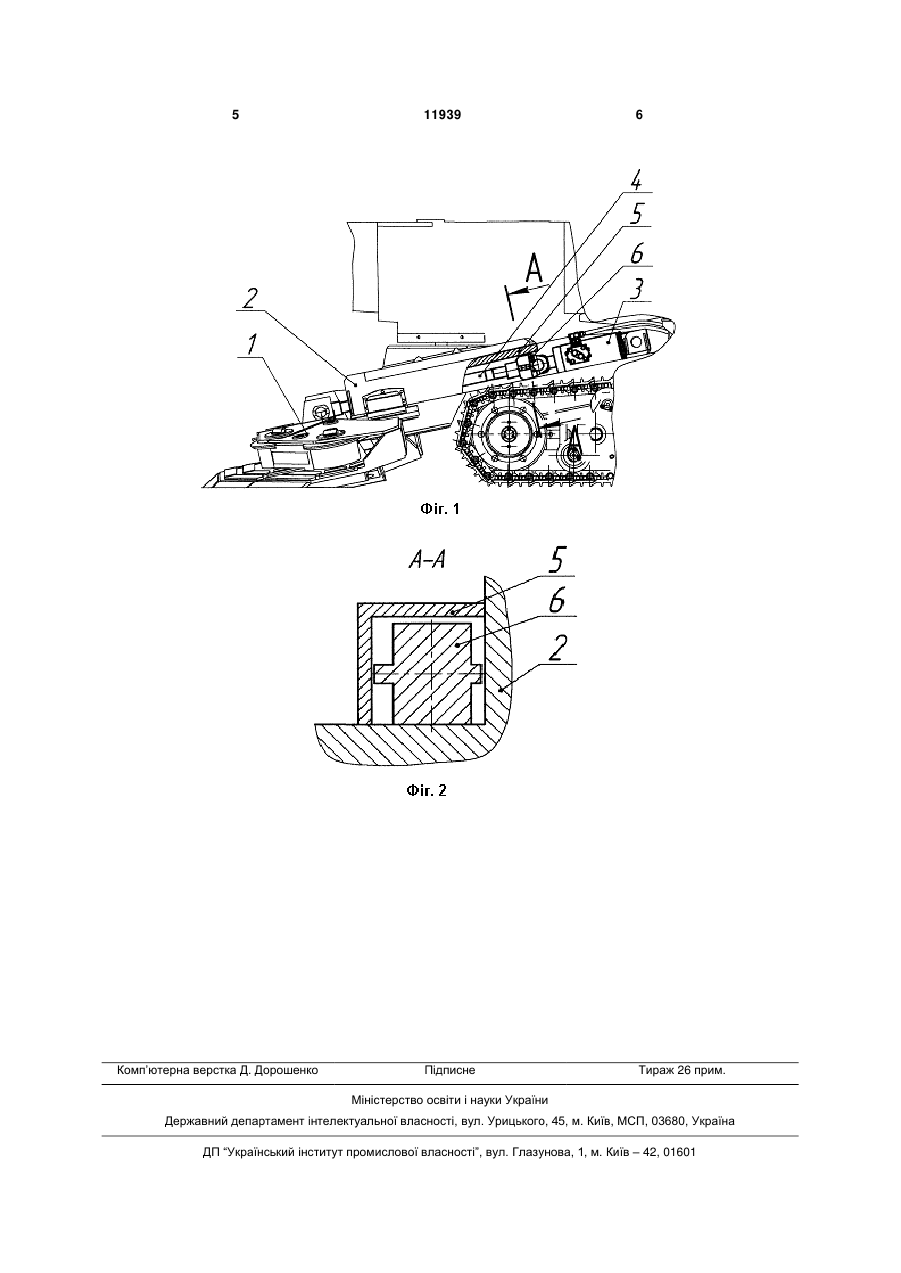

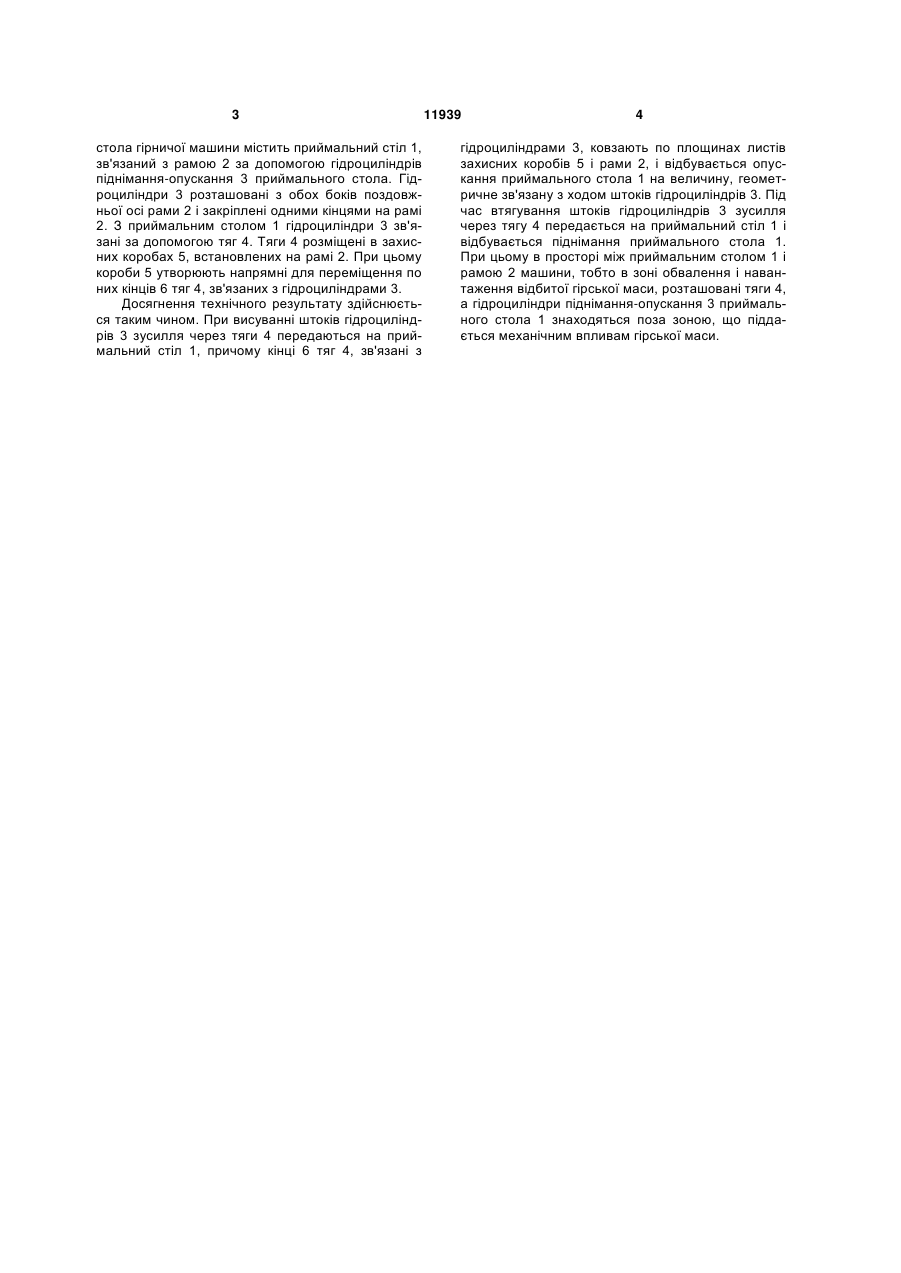

Механізм піднімання-опускання приймального стола гірничої машини, що містить приймальний 3 стола гірничої машини містить приймальний стіл 1, зв'язаний з рамою 2 за допомогою гідроциліндрів піднімання-опускання 3 приймального стола. Гідроциліндри 3 розташовані з обох боків поздовжньої осі рами 2 і закріплені одними кінцями на рамі 2. З приймальним столом 1 гідроциліндри 3 зв'язані за допомогою тяг 4. Тяги 4 розміщені в захисних коробах 5, встановлених на рамі 2. При цьому короби 5 утворюють напрямні для переміщення по них кінців 6 тяг 4, зв'язаних з гідроциліндрами 3. Досягнення технічного результату здійснюється таким чином. При висуванні штоків гідроциліндрів 3 зусилля через тяги 4 передаються на приймальний стіл 1, причому кінці 6 тяг 4, зв'язані з 11939 4 гідроциліндрами 3, ковзають по площинах листів захисних коробів 5 і рами 2, і відбувається опускання приймального стола 1 на величину, геометричне зв'язану з ходом штоків гідроциліндрів 3. Під час втягування штоків гідроциліндрів 3 зусилля через тягу 4 передається на приймальний стіл 1 і відбувається піднімання приймального стола 1. При цьому в просторі між приймальним столом 1 і рамою 2 машини, тобто в зоні обвалення і навантаження відбитої гірської маси, розташовані тяги 4, а гідроциліндри піднімання-опускання 3 приймального стола 1 знаходяться поза зоною, що піддається механічним впливам гірської маси. 5 Комп’ютерна верстка Д. Дорошенко 11939 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism for lifting-lowering delivery table of mining machine
Автори англійськоюLashkul Borys Ihorovych, Polunin Serhii Andriiovych, Mizin Vadym Oleksandrovych
Назва патенту російськоюМеханизм поднятия-опускания приемного стола горнопроходческой машины
Автори російськоюЛашкуль Борис Игоревич, Полунин Сергей Андреевич, Мизин Вадим Александрович
МПК / Мітки
МПК: E21C 35/20
Мітки: механізм, гірничої, приймального, піднімання-опускання, машини, стола
Код посилання
<a href="https://ua.patents.su/3-11939-mekhanizm-pidnimannya-opuskannya-prijjmalnogo-stola-girnicho-mashini.html" target="_blank" rel="follow" title="База патентів України">Механізм піднімання-опускання приймального стола гірничої машини</a>
