Піч

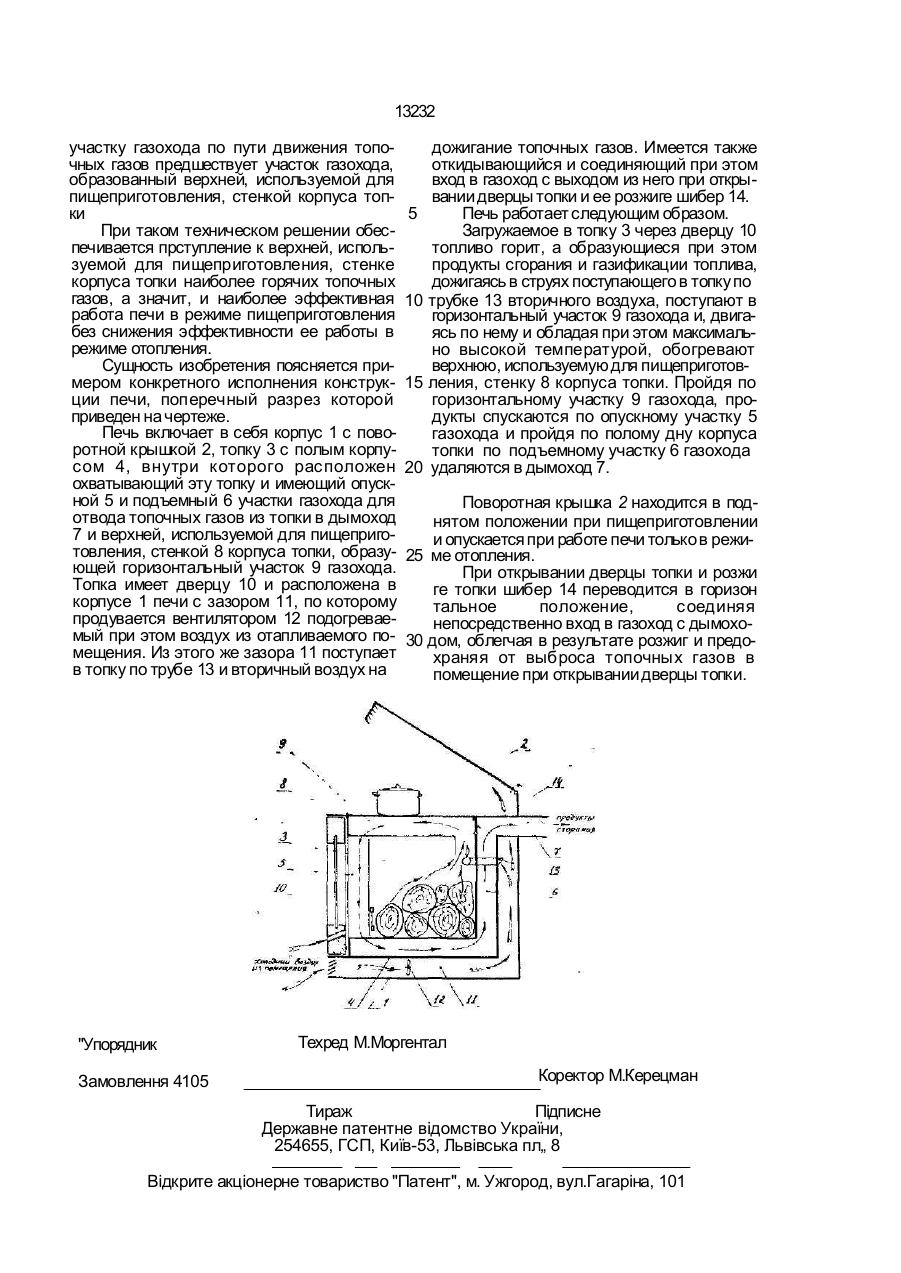

Печь д ля отопления и приготовления пищ и, содержащая корпус, топку с каналом для под ачи вторичного воздуха и д ымоходом, плитный нас тил и расположенный меж ду топк ой и с тенк ами корпуса воздух овод с вентилятором, о т л и ч а ю щ а я с я тем, что она с набжена газох од ом, расположенным между топкой и воздух оводом д ля отвод а топоч ных газов в д ымох од, а корпус выполнен с откид ной крышкой, ус тановленной с образованием между ней и плитным нас тилом дополнительного учас тка воздух овод а. Изобретение относ итс я к тепловым генераторам малой мощнос ти и пред назначено преимущес твенно д ля ис пользования в быту, в час тнос ти в бытовых тверд отопливных генераторах тепла д ля воздуш ного отопления - каминах Извес тна печь, с од ержащая топку, заключенный в кожух с зазором , д ымох од и плитный нас тил Топочные газы вывод ятс я в дымоход, а подогретый вторичный воздух через трубопровод пос тупает в зазор между топкой и корпус ом [ 1] Наиболее близким к изобретению по тех ничес кой сущнос ти является печь, с од ержащая топку с ппоской, верх ней с тенк ой, ис пользу емой для пищеприготовления, и полым корпусом, вну три которого рас положен ох ватывающий топку газох од для отвод а топоч ных газов из топк и в дымоход [2] В э той к онс тру кци и топ очны е газы прежде чем уд алиться в д ымоход прох одят по газох оду обогревая вну тренние с тенки топки и способствуя газификации топлива и его э ффективному сгоранию, а также наруж ные с тенки топки, которые отдают затем э то тепло в помещение, причем верхняя с тенка топки, используется еще и д ля пищеприготовления. Недос татком д анной конс трукции является нед ос таточно выс окая э ффективнос ть нагрева верх ней ис пользу емой для приготовления пищ и с тенк и корпус а топк и, пос кольку в д анной конс тру кции топоч ные газы из топк и под вод ятс я не сразу к этой верх ней с тенке корпус а топки, а только пройдя перед э тим некоторый пу ть по газоходу вокруг топки и отд ав при э том час ть своего тепла топливу и через д ругие с тенк и корпус а топк и в обогреваемое помещение. Целью изобретения являетс я повышение э ффек тивнос ти. Конс трукция, с од ержащая топку с полым корпусом, внутри которого расположен охватывающий э ту топку и имеющий опускные учас тки газох од для отвод а топочных газов из топки в д ымох од, и верхней, ис пользу емой д ля пищеприготовления, с тенкой корпус а топк и, первому опус кному с > аз со 13232 участку газохода по пути движения топочных газов предшествует участок газохода, образованный верхней, используемой для пищеприготовления, стенкой корпуса топки При таком техническом решении обеспечивается прступление к верхней, используемой для пищеприготовления, стенке корпуса топки наиболее горячих топочных газов, а значит, и наиболее эффективная работа печи в режиме пищеприготовления без снижения эффективности ее работы в режиме отопления. Сущность изобретения поясняется примером конкретного исполнения конструкции печи, поперечный разрез которой приведен на чертеже. Печь включает в себя корпус 1 с поворотной крышкой 2, топку 3 с полым корпусом 4, внутри которого расположен охватывающий эту топку и имеющий опускной 5 и подъемный 6 участки газохода для отвода топочных газов из топки в дымоход 7 и верхней, используемой для пищеприготовления, стенкой 8 корпуса топки, образующей горизонтальный участок 9 газохода. Топка имеет дверцу 10 и расположена в корпусе 1 печи с зазором 11, по которому продувается вентилятором 12 подогреваемый при этом воздух из отапливаемого помещения. Из этого же зазора 11 поступает в топку по трубе 13 и вторичный воздух на "Упорядник Замовлення 4105 5 10 15 20 дожигание топочных газов. Имеется также откидывающийся и соединяющий при этом вход в газоход с выходом из него при открывании дверцы топки и ее розжиге шибер 14. Печь работает следующим образом. Загружаемое в топку 3 через дверцу 10 топливо горит, а образующиеся при этом продукты сгорания и газификации топлива, дожигаясь в струях поступающего в топку по трубке 13 вторичного воздуха, поступают в горизонтальный участок 9 газохода и, двигаясь по нему и обладая при этом максимально высокой температурой, обогревают верхнюю, используемую для пищеприготовления, стенку 8 корпуса топки. Пройдя по горизонтальному участку 9 газохода, продукты спускаются по опускному участку 5 газохода и пройдя по полому дну корпуса топки по подъемному участку 6 газохода удаляются в дымоход 7. Поворотная крышка 2 находится в поднятом положении при пищеприготовлении и опускается при работе печи только в режи25 ме отопления. При открывании дверцы топки и розжи ге топки шибер 14 переводится в горизон тальное положение, соединяя непосредственно вход в газоход с дымохо30 дом, облегчая в результате розжиг и предохраняя от выброса топочных газов в помещение при открывании дверцы топки. Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
