Робоче колесо поворотнолопатевої діагональної оборотної гідромашини
Номер патенту: 18604
Опубліковано: 25.12.1997
Автори: Панченко Микола Сергійович, Веремеєнко Ігор Степанович, Косєнкова Маріна Міхайловна, Варенко Віктор Дмитрович, Вікторов Герман Владіміровіч, Линецький Наум Гершович, Вапник Борис Кирилович
Формула / Реферат
Рабочее колесо поворотнолопастной диагональной обратимой гидромашины, содержащее сферическую втулку с лопастями, ось поворота которых наклонена под углом 45° к оси вращения рабочего колеса, а втулочное отношение выполнено в диапазоне отличающееся тем, что сечения лопастей, определенные на цилиндрических поверхностях с образующими, перпендикулярными осям поворота лопастей, выполнены в соответствии со следующими соотношениями:
относительная хорда профиля
угол наклона хорды профиля
относительная максимальная толщина профиля
максимальный относительный прогиб средней линии профиля
лопастной угол на входе
лопастной на выходе
относительные радиусы входной и выходной кромок
координаты оси поворота лопасти
где - отнесены к диаметру рабочего колеса радиус расположения цилиндрической поверхности определен в пределах а значения углов и выражены в радианах.
Текст

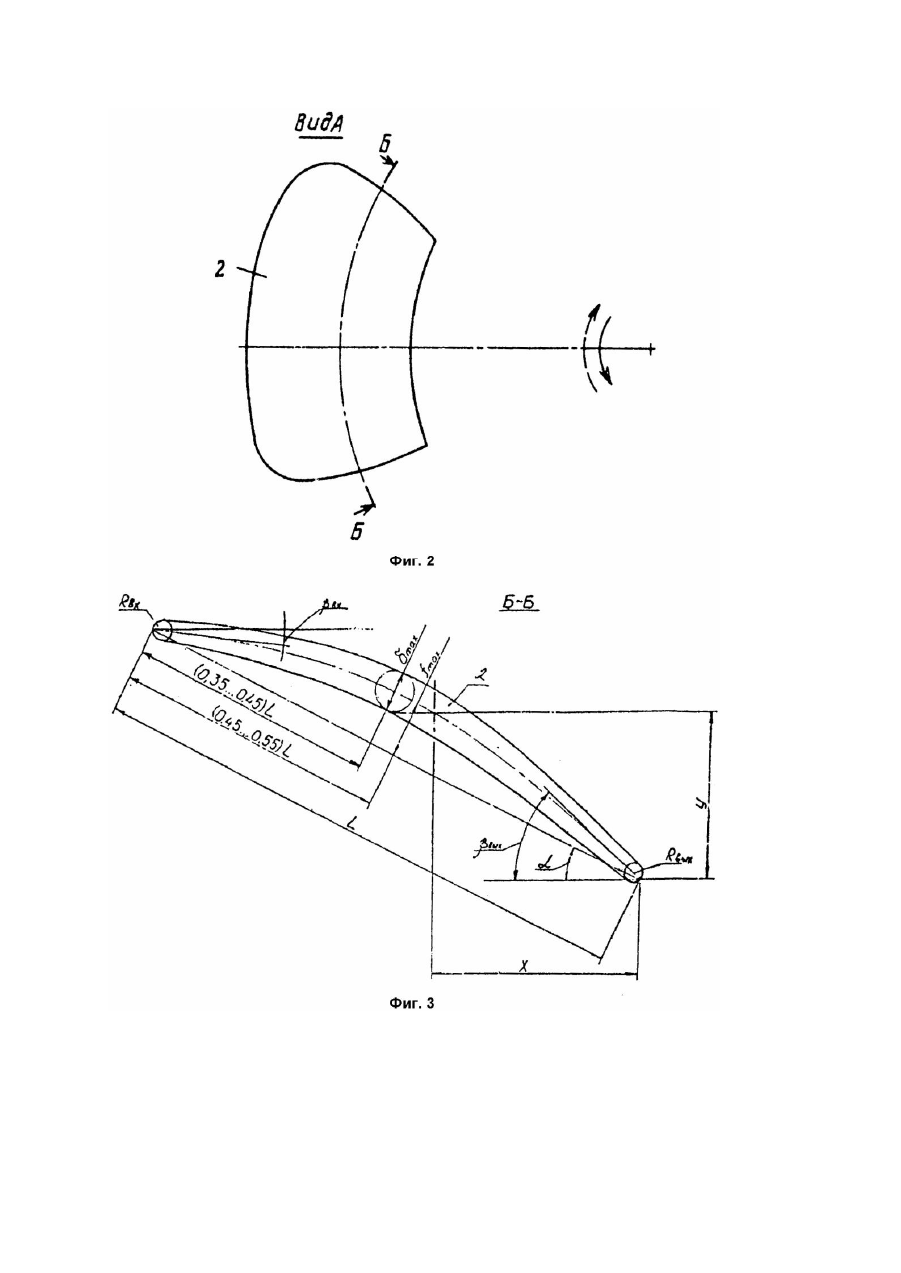

Изобретение относится к гидромашиностроению. Цель изобретения повышение энергокавитационных характеристик и расширение эксплуатационного диапазона. На фиг.1 показано рабочее колесо, меридианная проекция; на фиг.2 - вид по стрелке А на фиг.1; на фиг.3 - сечение Б - Б на фиг.2. Рабочее колесо поворотнолопастной диагональной обратимой гидромашины содержит сферическую втулку 1 с лопастями 2, ось поворота которых наклонена под углом 45° к оси вращения рабочего колеса, а втулочное отношение в диапазоне Сечения лопастей 2, определенные на цилиндрических поверхностях, с образующими, перпендикулярными осям поворота лопастей 2, выполнены в соответствии со следующими соотношениями: относительная хорда профиля угол наклона хорды профиля максимальный относительный средней линии профиля прогиб лопастной угол на входе лопастной угол на вы ходе максимальная толщина профиля относительные радиусы входной и выходной кромок координаты оси поворота лопасти где отнесены к диаметру рабочего колеса радиус расположения цилиндрических поверхностей определен в пределах а значения углов выражены в радианах. Использование предлагаемого изобретения позволяет повысить энергокавитационные характеристики и расширить эксплуатационный диапазон рабочего колеса.
