Спосіб регулювання режиму роботи печі з термохімічою регенерацією теплоти відхідних газів

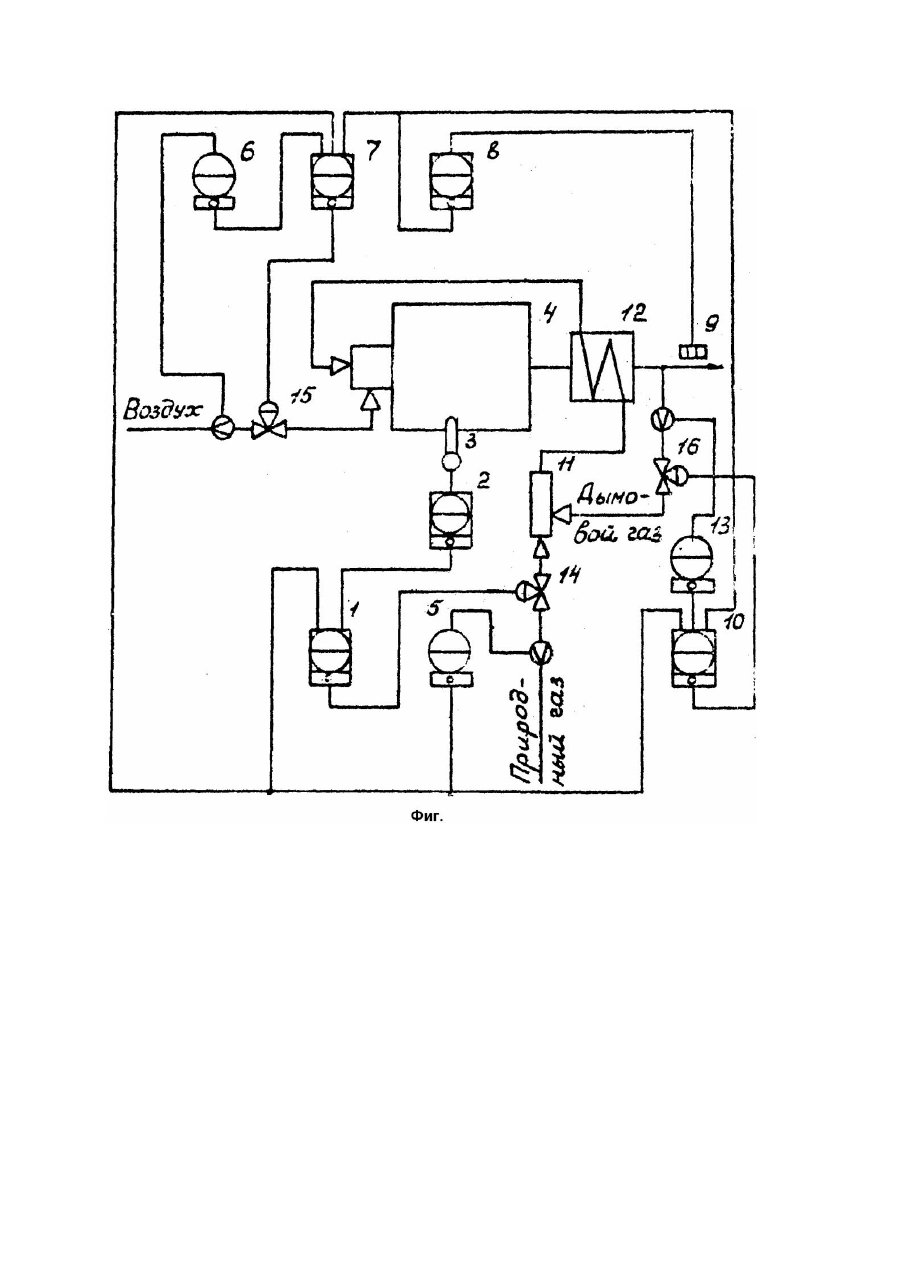

Изобретение относится к области регулирования режима работы печи с термохимической регенерацией теплоты уходящи х газов и может быть использовано в металлургии и машиностроении. Известен способ регулирования режима работы печи путем измерения температуры в печи, изменения соотношения расходов подаваемых в печь газов, измерения содержания кислорода в дымовых газах, изменения соотношения расхода топлива и воздуха в зависимости от величины измеренного сигнала и введения в печь дымовых газов в соотношении с топливом, зависящим от температуры в печи [1]. Данный способ не обеспечивает надежной работы печи с термохимической регенерацией теплоты уходящи х газов, так как при переходных режимах (пуск, останов печи, садка, высадка металла) возможно появление кислорода в количестве, достаточном для образования горючей смеси при конверсии топлива с дымовыми газами. Наиболее близким техническим решением является способ регулирования режима работы печи, включающий измерение температуры в печи, регулирование расхода газа в зависимости от температуры в печи, установку заданного соотношения расходов топлива и воздуха с коррекцией по составу дымовых газов [2]. Недостатком данного способа является низкая надежность работы печи с термохимической регенерацией теплоты уходящи х газов вследствие того, что на переходных режимах возможно появление кислорода в количестве, достаточном для образования горячей смеси при конверсии топлива с дымовыми газами. В основу изобретения поставлена задача усовершенствования работы печи с термохимической регенерацией теплоты уходящи х газов, в которой повышение надежности обеспечивается путем изменения расхода дымовых газов в зависимости от расхода топлива и содержания кислорода в дымовых газах и за счет этого устранение возможности образования горючей смеси. Поставленная задача решается тем, что в способе режима работы печи, включающем измерение температуры в печи, изменения расходов топлива и воздуха, измерение содержания кислорода в дымовых газах, изменение соотношения расходов топлива и воздуха согласно изобретению измеряют расход дымовых газов перед смесителем и изменяют его в зависимости от расхода топлива неодержання кислорода в дымовых газах. За счет измерения расхода дымовых газов перед смесителем и изменения его в зависимости от расхода топлива и содержания кислорода в дымовых газах создается возможность поддерживать концентрационное соотношение топлива и кислорода вне пределов воспламенения и тем самым исключить образование горючей смеси. Изобретение поясняется чертежом (фиг.), где показана схема регулирования режима работы печи. Схема содержит регулятор расхода топлива 1 с подключенными к его входам через регулятор температуры 2 датчиком температуры 3 в печи 4 и датчиком расхода топлива 5, регулятор соотношения расходов топлива и воздуха 7, получающий сигналы отдатчика расхода топлива 5, датчика расхода воздуха 6 и регулятора 8, связанного с датчиком содержания кислорода в дымовых газах 9, регулятор расхода дымовых газов на конверсию 10, подаваемых в смеситель 11 и конвертирующи х с топливом в реакторе 12, получающий сигналы от датчика расхода топлива 5, датчика расхода дымовых газов 13 и через регулятор 8 от датчика содержания кислорода в дымовых газах 9. Регулятор 1 воздействует на клапан 14 подачи топлива, регулятор 7 на клапан 15 подачи воздуха, регулятор 10 на клапан 16 подачи дымовых газов. Регулирование режима работы печи осуществляется следующим образом. Измеряют температуру газов в печи датчиком 3. При отклонении температуры от заданной величины, регулятор 2 отрабатывает сигнал, зависящий от величины этого отклонения, который подается на регулятор расхода топлива 1. Последний воздействием на клапан 14 изменяет расход топлива, обеспечивающий заданную температуру в печи. Регулятор расхода дымовых газов 10 отрабатывает сигнал, зависящий от этого изменения и воздействием на клапан 16 устанавливает заданное соотношение расходов топлива и дымовых газов. Одновременно регулятор соотношения расходов топлива и воздуха воздействием на клапан 15 устанавливает заданное соотношение топливо воздух. Измеряют содержание кислорода в дымовых газах. При отклонении содержания кислорода в дымовых газах выше заданного значения регулятор содержания кислорода 8 отрабатывает сигнал, зависящий от величины отклонения, который подается на регулятор 10 и регулятор 7. Регулятор 10 воздействует на клапан 16 и уменьшает подачу дымовых газов на конверсию. Регулятор 7 воздействует на клапан 15 и изменяет расход воздуха. После установки заданного содержания кислорода в дымовых газах регулятор 1 устанавливает заданное соотношение расходов топлива и дымовых газов на конверсию.
