Пристрій для з’єднання високовольтних кабелів

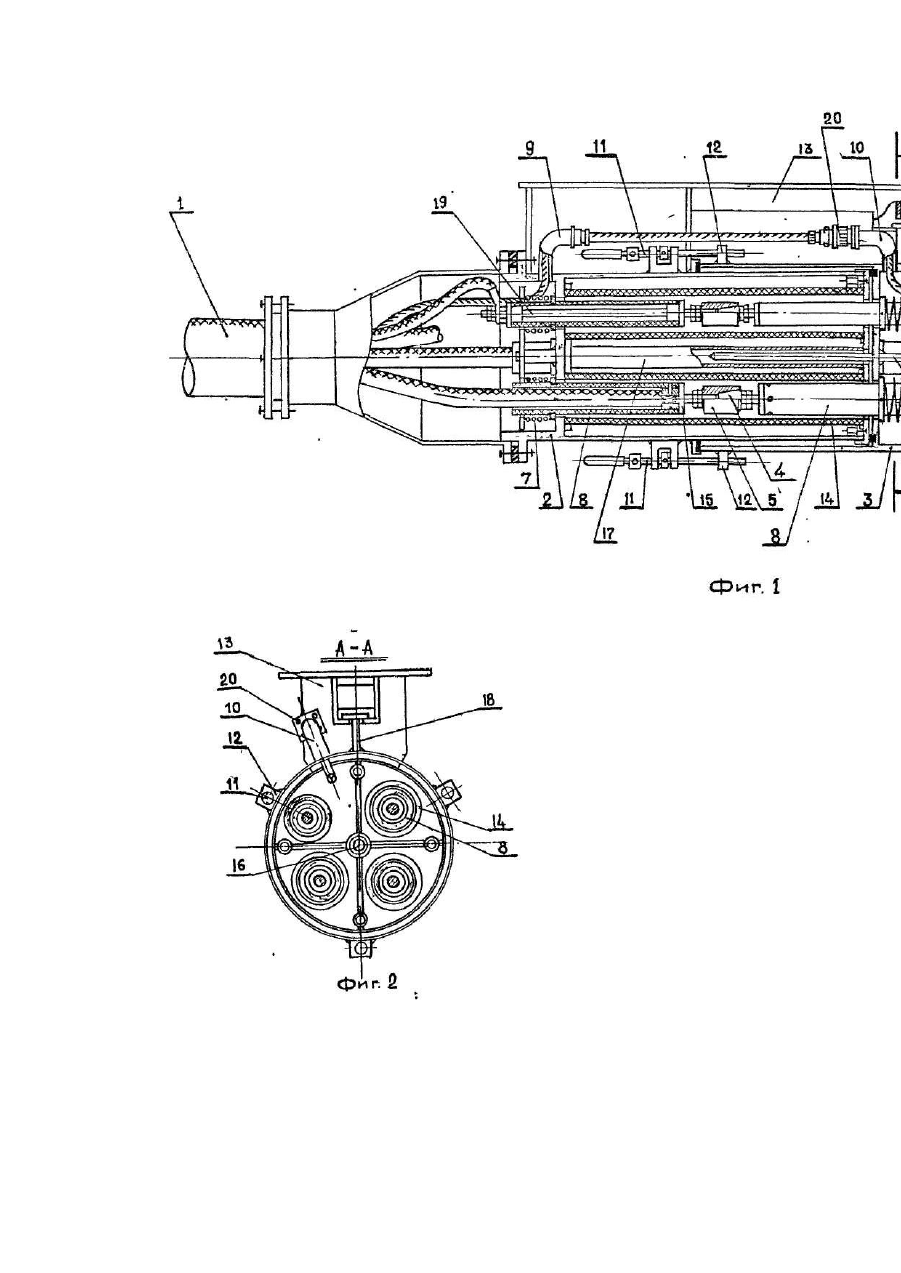

Изобретение относится к области электрических разъемных соединений и может быть использовано для подключения передвижных машин, например, экскаваторов, перегружателей, отвалообразователей и др. к источникам питания 6-10 кВ. Известно устройство подключения перегружателей ПМВ к центральному пункту управления с помощью кабельных ящиков [1]. Кабельный ящик представляет собой металлический корпус с основным к/1емм-ником, на котором установлены элементы соединения кабелей - изоляторы для присоединения основных жил соединяемых кабелей. На металлическом корпусе ящика установлен также дополнительный клеммник для крепления контрольных жил кабелей. Недостатком известного устройства является низкая надежность соединения, а также то, что процесс соединения кабелей трудоемкий и продолжительный: каждую основную жилу соединяемых кабелей крепят к медной шине, установленной на изоляторах основного клеммника, затем контрольные жилы крепят к дополнительному клеммнику. Кроме того, при соединении высоковольтных кабелей с помощью кабельных ящиков необходимо, в соответствии с условиями техники безопасности, обесточить подключаемую горнорудную машину, так как все крепления к кабельному ящику не должны производиться под напряжением. Таким образом, применение кабельных ящиков в качестве устройства для соединения высоковольтных кабелей без дополнительных мер не обеспечивает соблюдение условий техники безопасности. Наиболее близким по технической сущности и достигаемому результату является устройство для соединения высоковольтных кабелей, содержащее вилку и розетку с подсоединенными к ним кабелями и механизм фиксации [2]. Недостатком известного устройства является низкая надежность вследствие отсутствия блокировки, запрещающей разъединить соединяемые части без снятия напряжения, что требуется в соответствии с правилами техники безопасности, В основу изобретения поставлена задача, направленная на сокращение времени, затрачиваемого на соединение кабелей, и повышение техники безопасности, что приводит к сокращению времени на подключение передвижных горных машин к источникам питания и уменьшению их простоев. Поставленная задача достигается тем, что устройство для соединения высоковольтных кабелей, содержащее вилку и розетку с подсоединенными к ним кабелями и механизм фиксации согласно изобретению снабжено дополнительным соединением для контрольной жилы, на корпусах вилки и розетки выполнены патрубки дня вывода контрольной жилы, при этом контрольная жила с дополнительным соединением расположена между патрубками в натянутом состоянии. Сущность изобретения поясняется чертежом, где на фиг.1 изображено предлагаемое устройство, а на фиг.2 - разрез А-А на фиг.1. Устройство для соединения высоковольтных кабелей содержит розетку 1 и вилку 2 с подсоединенными к ним кабелями 3 и 4 с основными 5 и контрольными 6 жилами. На корпусах розетки 1 и вилки 2 выполнены патрубки 7 и 8 для вывода контрольной жилы 6. Устройство снабжено дополнительным соединением для контрольной жилы 6 -штепсельным разъемом 9, при этом контрольная жила 6 со штепсельным разъемом 9 расположена между патрубками 7 и 8 в натянутом состоянии. Устройство также содержит механизм фиксации, состоящий из винтов 10 с поворотными рукоятками и гаек 11. Устройство работает следующим образом, Для выполнения соединения высоковольтных кабелей 3 и 4 сначала соединяют основные жилы 5 кабелей, для чего необходимо в закрепленную на горной машине (не показана) посредством кронштейна 12 розетку 1 вставить вилку 2 до соприкосновения гаек 11 вилки 2 с винтами 10 розетки 1. При этом фиксатор 13, расположенный на вилке 2, входит в зацепление с розеткой 1 и обеспечивает фиксацию вилки 2 в горизонтальном положении. Затем поочередным вращением винтов 10 розетки 1 производится горизонтальное перемещение вилки 2 до соединения контактных элементов 14 и 15, представляющих собой штырь 15 с конусной контактной поверхностью, расположенный в вилке 2, и гнездо 14 с ответной конусной поверхностью, расположенное в розетке 1. После этого соединяют штепсельный разъем 3 контрольной жилы 6. Длина участка контрольной жилы 6 между патрубками 7 и 8 выбрана таким образом, что соединить разъем можно только после соединения основных жил 5 кабелей 3 и 4. Рассоединение устройства производится в обратном порядке. В соответствии с правилами техники безопасности запрещается рассоединение жил кабелей под напряжением. Это достигается тем, что в первую очередь рассоединяется низковольтный штепсельный разъем 9, который разрывает цепь контроля целостности заземляющей жилы, и напряжение с жил кабелей 3 и 4 автоматически снимается. Предлагаемое устройство для соединения высоковольтных кабелей компактно, надежно в эксплуатации и отвечает требованиям техники безопасности, а его применение позволит сократить время на подключение передвижных горных машин к источникам питания и уменьшить простои горнорудных комплексов.
