Телескопічна стріла вантажопідйомного механізму
Номер патенту: 18774
Опубліковано: 15.11.2006
Автори: Ловейкін Вячеслав Сергійович, Таланов Артем Олександрович, Ярошенко Володимир Федорович
Формула / Реферат
Телескопічна стріла вантажопідйомного механізму, що містить нерухому і висувні секції коробчастого перерізу, кожна з яких утворена бічними вертикальними стінками, з'єднаними верхньою та нижньою полицями, і встановлені між полицями секції опори ковзання, яка відрізняється тим, що нижня полиця кожної із секцій має коритоподібний переріз, при цьому вершини нижніх полиць усіх секцій розміщені у вертикальній площині симетрії стріли.
Текст

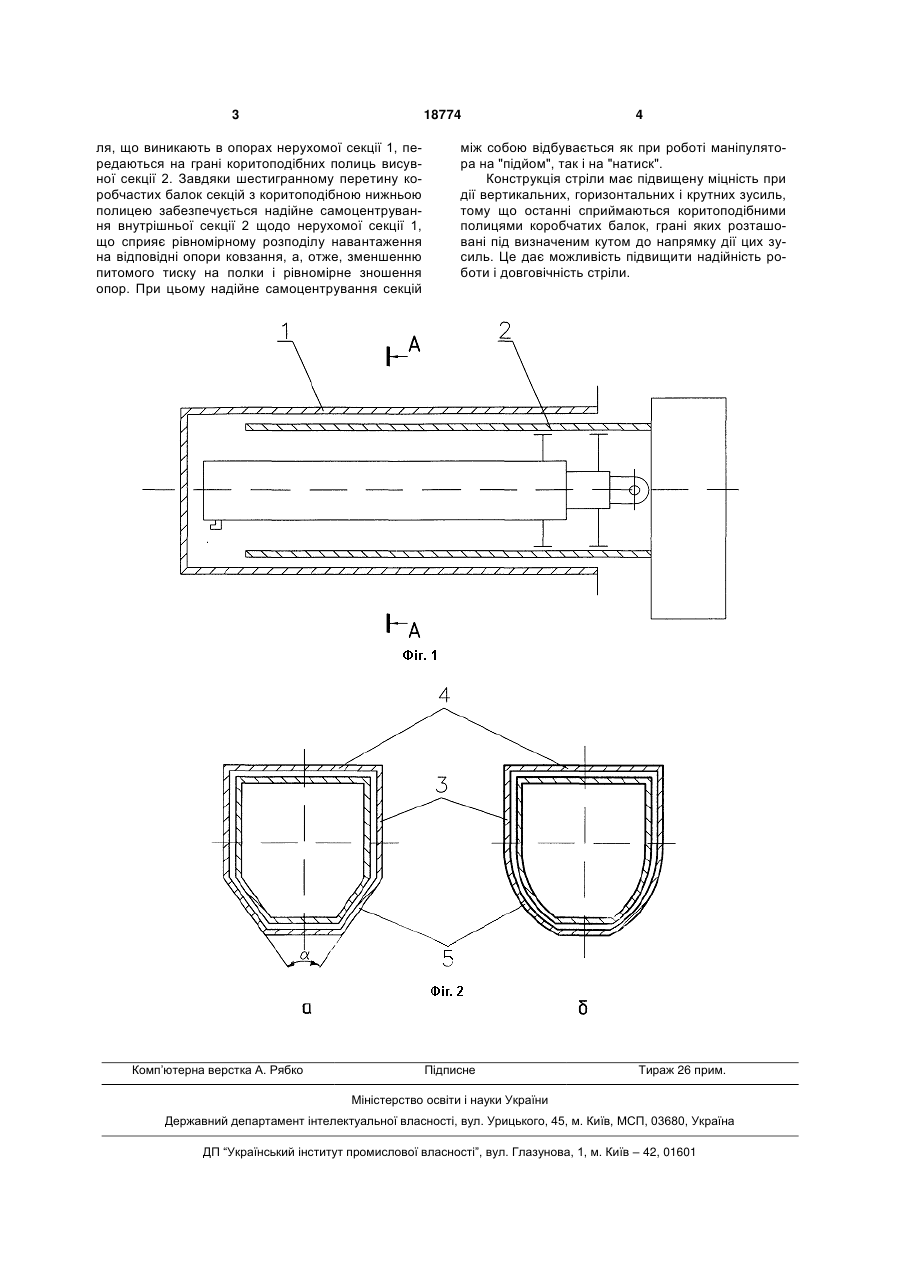

Телескопічна стріла вантажопідйомного механізму, що містить нерухому і висувні секції короб 3 18774 ля, що виникають в опорах нерухомої секції 1, передаються на грані коритоподібних полиць висувної секції 2. Завдяки шестигранному перетину коробчастих балок секцій з коритоподібною нижньою полицею забезпечується надійне самоцентрування внутрішньої секції 2 щодо нерухомої секції 1, що сприяє рівномірному розподілу навантаження на відповідні опори ковзання, а, отже, зменшенню питомого тиску на полки і рівномірне зношення опор. При цьому надійне самоцентрування секцій Комп’ютерна верстка А. Рябко 4 між собою відбувається як при роботі маніпулятора на "підйом", так і на "натиск". Конструкція стріли має підвищену міцність при дії вертикальних, горизонтальних і крутних зусиль, тому що останні сприймаються коритоподібними полицями коробчатих балок, грані яких розташовані під визначеним кутом до напрямку дії цих зусиль. Це дає можливість підвищити надійність роботи і довговічність стріли. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTelescopic boom of hoisting mechanism
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Talanov Artem Oleksandrovych
Назва патенту російськоюТелескопическая стрела грузоподъемного механизма
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Таланов Артем Александрович
МПК / Мітки
МПК: B66C 23/68
Мітки: вантажопідйомного, механізму, стріла, телескопічна
