Телескопічна стріла

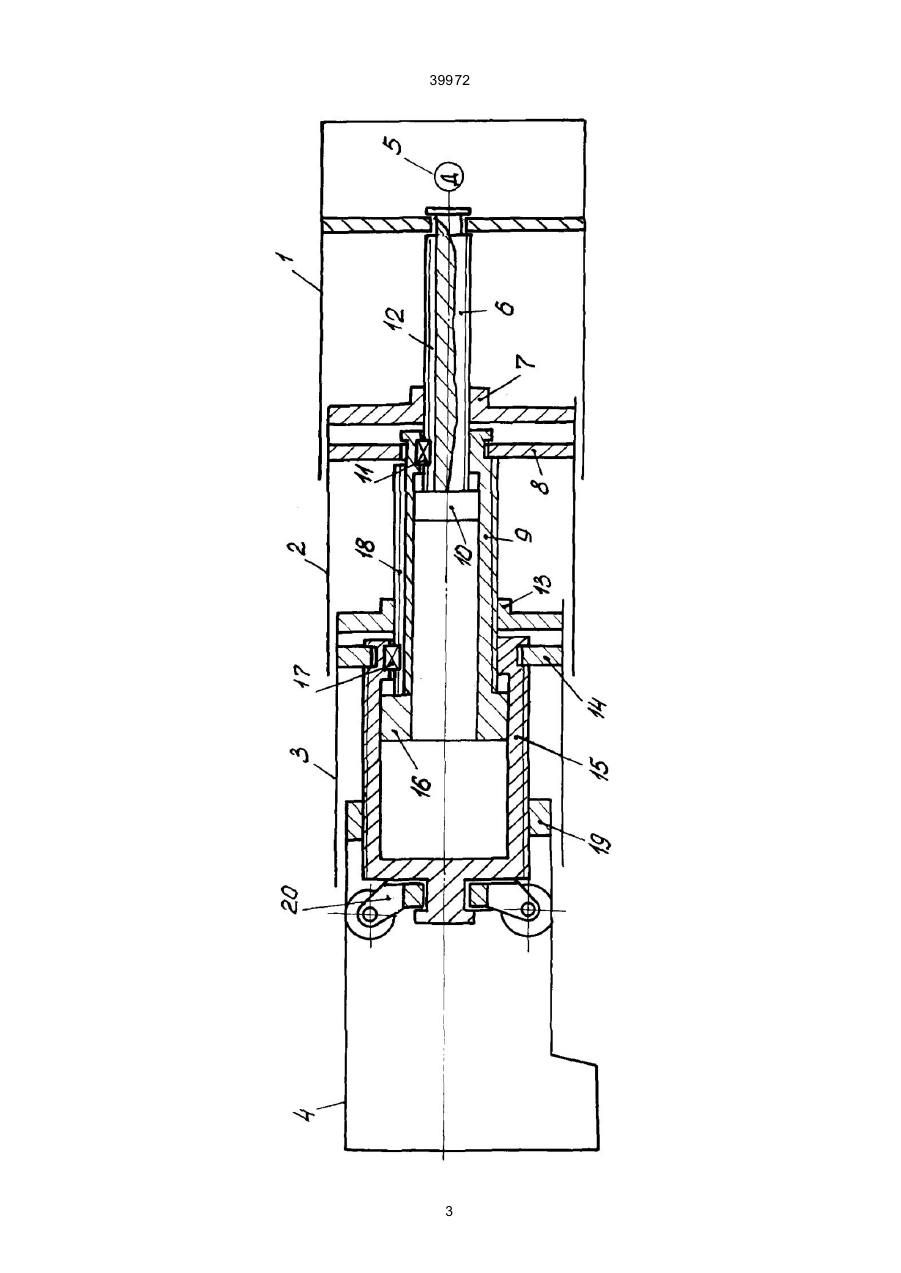

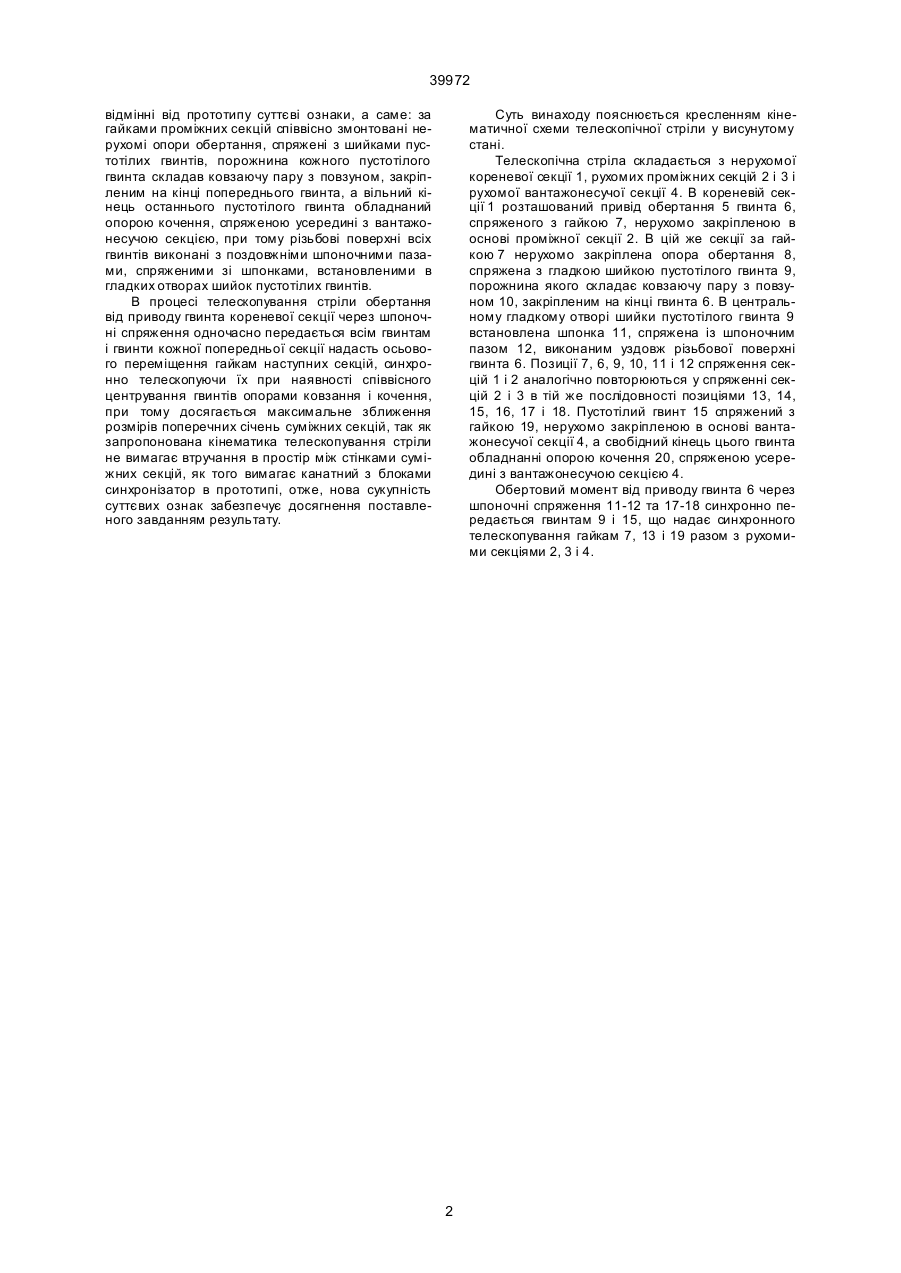

Телескопічна стріла, що містить нерухому кореневу секцій, рухомі проміжні та вантажонесучу секції, гвинт з приводом обертання, змонтовані в кореневій секції, і гайки, нерухомо закріплені в ос 39972 відмінні від прототипу суттєві ознаки, а саме: за гайками проміжних секцій співвісно змонтовані нерухомі опори обертання, спряжені з шийками пустотілих гвинтів, порожнина кожного пустотілого гвинта складав ковзаючу пару з повзуном, закріпленим на кінці попереднього гвинта, а вільний кінець останнього пустотілого гвинта обладнаний опорою кочення, спряженою усередині з вантажонесучою секцією, при тому різьбові поверхні всіх гвинтів виконані з поздовжніми шпоночними пазами, спряженими зі шпонками, встановленими в гладких отворах шийок пустотілих гвинтів. В процесі телескопування стріли обертання від приводу гвинта кореневої секції через шпоночні спряження одночасно передається всім гвинтам і гвинти кожної попередньої секції надасть осьового переміщення гайкам наступних секцій, синхронно телескопуючи їх при наявності співвісного центрування гвинтів опорами ковзання і кочення, при тому досягається максимальне зближення розмірів поперечних січень суміжних секцій, так як запропонована кінематика телескопування стріли не вимагає втручання в простір між стінками суміжних секцій, як того вимагає канатний з блоками синхронізатор в прототипі, отже, нова сукупність суттєвих ознак забезпечує досягнення поставленого завданням результату. Суть винаходу пояснюється кресленням кінематичної схеми телескопічної стріли у висунутому стані. Телескопічна стріла складається з нерухомої кореневої секції 1, рухомих проміжних секцій 2 і 3 і рухомої вантажонесучої секції 4. В кореневій секції 1 розташований привід обертання 5 гвинта 6, спряженого з гайкою 7, нерухомо закріпленою в основі проміжної секції 2. В цій же секції за гайкою 7 нерухомо закріплена опора обертання 8, спряжена з гладкою шийкою пустотілого гвинта 9, порожнина якого складає ковзаючу пару з повзуном 10, закріпленим на кінці гвинта 6. В центральному гладкому отворі шийки пустотілого гвинта 9 встановлена шпонка 11, спряжена із шпоночним пазом 12, виконаним уздовж різьбової поверхні гвинта 6. Позиції 7, 6, 9, 10, 11 і 12 спряження секцій 1 і 2 аналогічно повторюються у спряженні секцій 2 і 3 в тій же послідовності позиціями 13, 14, 15, 16, 17 і 18. Пустотілий гвинт 15 спряжений з гайкою 19, нерухомо закріпленою в основі вантажонесучої секції 4, а свобідний кінець цього гвинта обладнанні опорою кочення 20, спряженою усередині з вантажонесучою секцією 4. Обертовий момент від приводу гвинта 6 через шпоночні спряження 11-12 та 17-18 синхронно передається гвинтам 9 і 15, що надає синхронного телескопування гайкам 7, 13 і 19 разом з рухомими секціями 2, 3 і 4. 2 39972 3 39972 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
