Телескопічна стріла крана

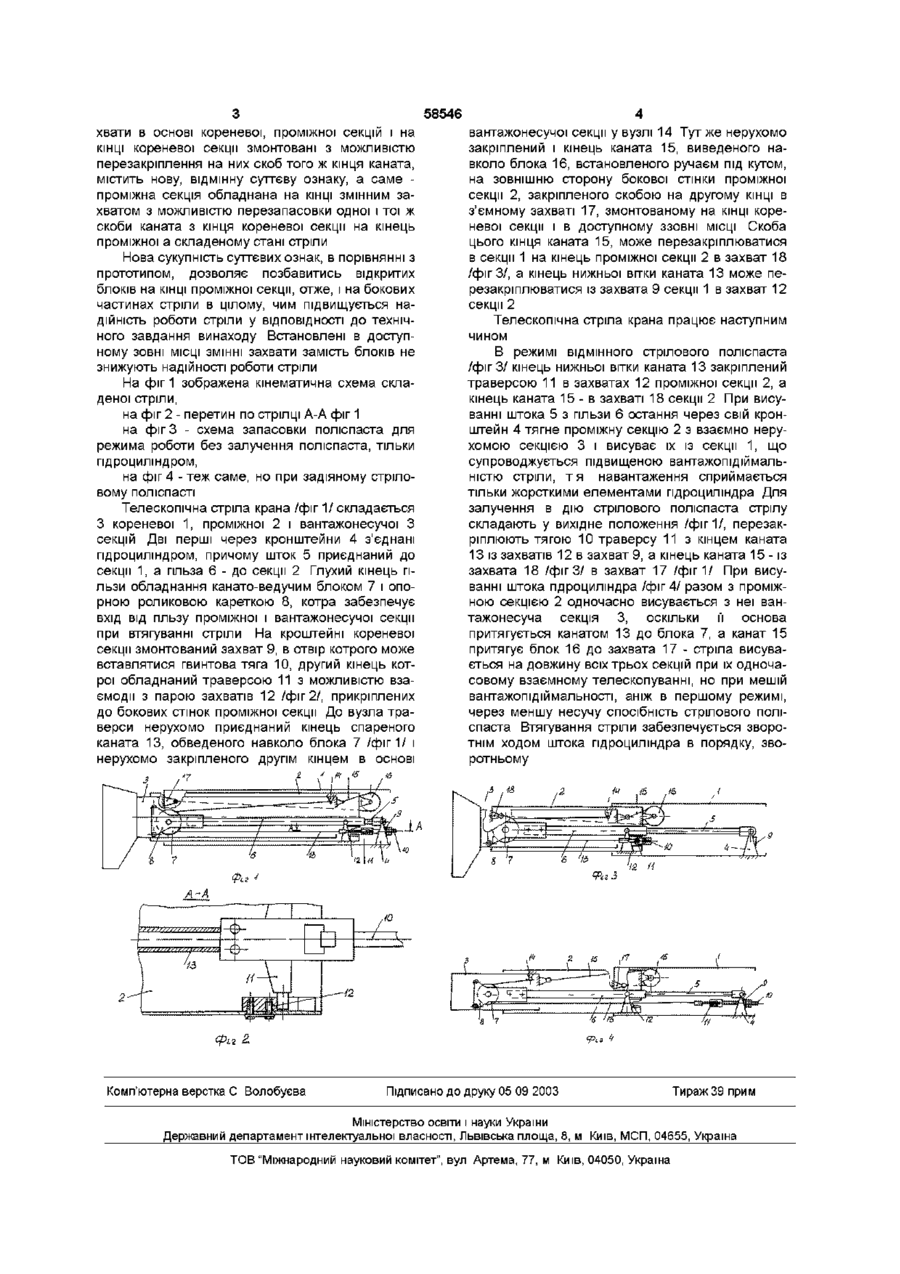

Телескопічна стріла крана, що містить кореневу, проміжну і вантажонесучу секції, Використання вантажопідіймальні машини Суть винаходу підвищення надійності телескопічної сиріли крана відбувається за рахунок обладнання кінця проміжної секції змінним захватом, ще забезпечує можливість перезапасовки одної і тої ж скоби каната з кінця кореневої секції на кінець проміжної і навпаки в складеному стані стріли 4 іл Винахід відноситься до області кранобудування, зокрема, до телескопічних стріл кранів з гідравлічнім приводом, механізм висування котрих поєднує силовий циліндр і блочно-канатний поліспаст і передбачає два режими вдування секції, або при навантаженні на гідроциліндр і поліспаст одночасове взаємне висування всіх секцій, або висування з кореневії секції взаємно нерухомих наступних секції при навантаженні тільки на гідроциліндр без залученім в роботі стрілового поліспаста В другому випадку досягається біліша вантажопідіймальність, аніж в першому Відома трьохсекційна телескопічна стріла крена з гідроциліндром і поліспастом, канат котрого укладений в петлю, ще огинає блоки, розташовані на кінцях проміжної секції, вітки каната кінцями закріплені на основі вантажонесучої секції, скоба вмонтована в зовнішню вітку каната, а захват встановлений у верші кореневої секції гідроциліндр, що зєднує кореневу і проміжну секції, канатні поліспасти висування і втягування секцій з блоками, розташованими на кінцях проміжної секції, і огинаючі їх канати, одні КІНЦІ котрих закріплені на внутрішньому КІНЦІ вантажонесучої секції, а другі виконані з можливістю з'єднання з захватами, розташованими на кореневій і проміжній секціях, яка відрізняється тим, що канат одного з поліспастів запасований з огинанням блока на зовнішньому КІНЦІ проміжної секції, а другого - блока на внутрішньому КІНЦІ проміжної секції з можливістю з'єднання другого кінця першого каната з захватами, розташованими на внутрішніх кінцях кореневої і проміжної секцій, а другого - з захватами на їх ЗОВНІШНІХ КІНЦЯХ /ас №1728123/ Відома також трьохсекційна телескопічна стріла з гідроциліндром і блочно-канатним поліснастом, блоки котрого розташовані на кінцях проміжної секції, а канати одними кінцями приєднані до основи вантажо несучої секції Другі КІНЦІ канатів обладнані скобами, ще взаємодіють з захватами, причому коренева секція обладнана двома захватами на половині довжини і одним з основі, а проміжна-тільки одним в основі /ас № 680987/ Недоліком такої стріла являється обмежений половиною довжини секції хід висування з більшою вантажопідіймальністю і необхідність в прецезійній точності виготовлення скоб і захватів, котрі взаємно розчленовуються або спрягаються в рухомому стані, через складність їх орієнтації, що підвищує собівартість стріли в цілому Технічним завданням винаходу є підвищення надійності телескопічної стріли крана Для досягнення технічного результату запропонована конструкція телескопічної стріли крана поряд з суттєвими ознаками, властивими для прототипа, такими як крренева, проміжна і вантажонесуча секції, гідроциліндр, бяочно-канатний поліспаст з блоками в основі проміжної секції і на КІНЦІ гідроциліндра, скоби на кінцях каната і захвати для них в основах всіх секцій, причому за О (О ю 00 ю 58546 хвати в основі кореневої, проміжної секцій і на КІНЦІ кореневої секції змонтовані з можливістю перезакріплення на них скоб того ж кінця каната, містить нову, відмінну суттєву ознаку, а саме проміжна секція обладнана на КІНЦІ ЗМІННИМ захватом з можливістю перезапасовки одної і тої ж скоби каната з кінця кореневої секції на кінець проміжної а складеному стані стріли Нова сукупність суттєвих ознак, в порівнянні з прототипом, дозволяє позбавитись відкритих блоків на КІНЦІ проміжної секції, отже, і на бокових частинах стріли в цілому, чим підвищується надійність роботи стріли у ВІДПОВІДНОСТІ до технічного завдання винаходу Встановлені в доступному зовні МІСЦІ ЗМІННІ захвати замість блоків не знижують надійності роботи стріли На фіг 1 зображена кінематична схема складеної стріли, на фіг 2 - перетин по стрілці А-А фіг 1 на фіг 3 - схема запасовки поліспаста для режима роботи без залучення поліспаста, тільки гідроциліндром, на фіг 4 - теж саме, но при задіяному стріловому поліспасті Телескопічна стріла крана /фіг 1/ складається З кореневої 1, проміжної 2 і вантажо несучої З секцій Дві перші через кронштейни 4 з'єднані гідроциліндром, причому шток 5 приєднаний до секції 1, а гільза 6 - до секції 2 Глухий кінець гільзиобладнання канато-ведучим блоком 7 і опорною роликовою кареткою 8, котра забезпечує вхід від гільзу проміжної і вантажо несучої секції при втягуванні стріли На кроштейні кореневої секції змонтований захват 9, в отвір котрого може вставлятися гвинтова тяга 10, другий кінець котрої обладнаний траверсою 11 з можливістю взаємодії з парою захватів 12 /фіг 2/, прикріплених до бокових стінок проміжної секції До вузла траверси нерухомо приєднаний кінець спареного каната 13, обведеного навколо блока 7 / ф і г 1 / і нерухомо закріпленого другім кінцем в основі / ? \ \ J І вантажо несучої секції у вузлі 14 Тут же нерухомо закріплений і кінець каната 15, виведеного навколо блока 16, встановленого ручаєм під кутом, на зовнішню сторону бокової стінки проміжної секції 2, закріпленого скобою на другому КІНЦІ В з'ємному захваті 17, змонтованому на КІНЦІ кореневої секції і в доступному ззовні МІСЦІ Скоба цього кінця каната 15, може перезакріплюватися в секції 1 на кінець проміжної секції 2 в захват 18 /фіг 3/, а кінець нижньої вітки каната 13 може перезакріплюватися із захвата 9 секції 1 в захват 12 секції 2 Телескопічна стріла крана працює наступним чином В режимі ВІДМІННОГО стрілового поліспаста /фіг 3/ кінець нижньої вітки каната 13 закріплений траверсою 11 в захватах 12 проміжної секції 2, а кінець каната 15 - в захваті 18 секції 2 При висуванні штока 5 з гільзи 6 остання через свій кронштейн 4 тягне проміжну секцію 2 з взаємно нерухомою секцією 3 і висуває їх із секції 1, що супроводжується підвищеною вантажопідіймальністю стріли, т я навантаження сприймається тільки жорсткими елементами гідроциліндра Для залучення в дію стрілового поліспаста стрілу складають у вихідне положення /фіг1/, перезакріплюють тягою 10 траверсу 11 з кінцем каната 13 із захватів 12 в захват 9, а кінець каната 15 - із захвата 18 /фіг 3/ в захват 17 / ф і г 1 / При висуванні штока гідроциліндра /фіг 4/ разом з проміжною секцією 2 одночасно висувається з неї вантажонесуча секція 3, оскільки її основа притягується канатом 13 до блока 7, а канат 15 притягує блок 16 до захвата 17 - стріла висувається на довжину всіх трьох секцій при їх одночасовому взаємному телескопуванні, но при мешій вантажопідіймальності, аніж в першому режимі, через меншу несучу спосібність стрілового поліспаста Втягування стріли забезпечується зворотнім ходом штока гідроциліндра в порядку, зворотньому J (ріг 2. Комп'ютерна верстка С Волобуєва Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
