Телескопічна стріла крана
Текст

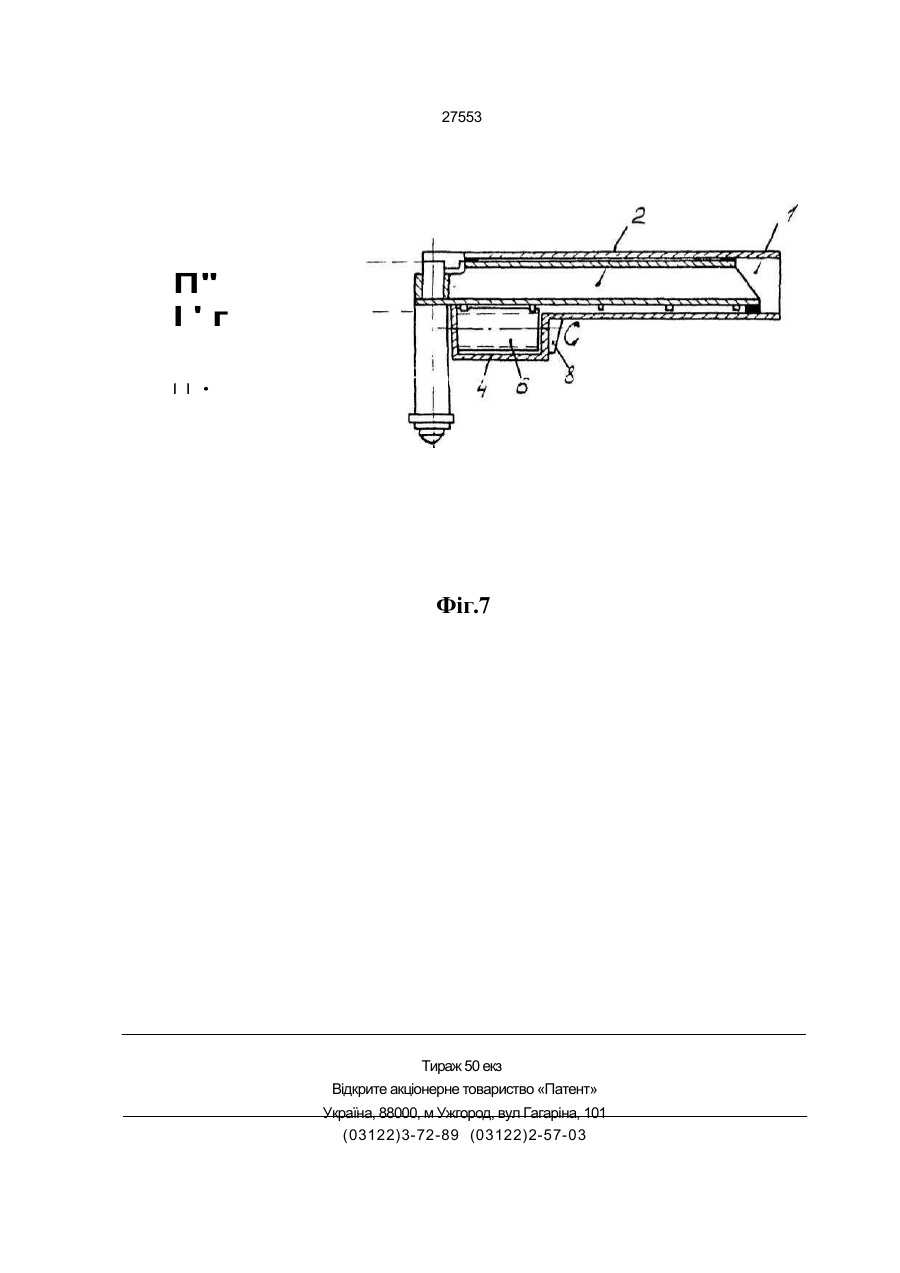

1 Телескопічна стріла крана, що містить нерухо му кореневу, рухому проміжну та вантажонесучу сек ції, гвинт і гідромотор, яка відрізняється тим що прямолінійно уздовж секції стріли в и СТІНЦІ з ви триманим кроком встановлені перпендикулярні осі з вільно обертовими роликами, спряженими «з гвинтом встановленим в суміжній секції t зафіксованим в осьовому напрямку з можливістю обертання від гідромотора при тому довжина гвинта більша від кроку розташування роликів, а крок гвинта кратний кроку розташування роликів 2 Телескопічна стріла крана по п 1, яка відріз няється тим, що гвинт приводу висування першої рухомої секції встановлений в протилежному від основи КІНЦІ нерухомої кореневої секції 3 Телескопічна стріла крана по п 1, яка відріз няється тим, що ролики встановлені по обидві сторони уздовж нижнього листа коробки першої рухомої секції Винахід належить до кранобудування, зокрема, до телескопічних стріл автомобільних чи самохідних кранів з гідравлічним приводом Відома, вибрана в якості прототипу по більшості співпадаючих суттєвих ознак, телескопічна стріла гідравлічного крана, що містить кореневу, проміжну та вантажонесучу секції, приводом висування двох останніх служить гвинт, що обертається гідромотором і взаємодіє з гайками, змонтованими в основах рухомих секцій [1] В прототипі довший за кореневу секцію гвинт, обертаючись і взаємодіючи з гайками, висуває послідовно спочатку вантажонесучу секцію, а після фіксації и - проміжну Недолік прототипу полягає в тому що кожна секція стріли при довжині в межах 10 метрів з навантаженням набуває прогину по дузі в межах пружньої деформації а вигнутий в одній площині гвинт при обертанні швидко руйнується внаслідок наявності концентраторів напружень, котрими є впадини різьби, що понижує надійність і тривалість експлуатації телескопічно, стріли Тому конструкція приводу висування секцій прототипу прийнятна лише для коротких стріл і не спроможна замінити традиційного використання пдроциліндрів-телескопів Крім того, як пдроциліндри-телескопи так і довші за кореневу секцію гвинти прототипа суттєво обтяжують конструкцію стріли, понижуючи ґі корисну дію Технічним завданням винаходу є зниження собівартості стріли шляхом вилучення з приводу висування і втягування її секції пдроциліндрів-телескопів чи довгих гвинтів Для досягнення технічного результату запропонована конструкція телескопічної стріли поряд з суттєвими ознаками властивими пототипу, такими як нерухома коренева і рухома проміжна та вантажонесуча секції, гідромотор і гвинт, містить нові, ВІДМІННІ суттєві ознаки, а саме прямолінійно вздовж секції в її СТІНЦІ з витриманим кроком встановлені перпендикулярно осі з вільно обертовими роликами спряженими з гвинтом, встановленим в суміжній секції і зафіксованим в осьовому напрямі з можливістю обертання від гідромотора, при тому довжина гвинта більша від кроку розташування роликів, а крок гвинта кратний кроку розташування роликів При включені гідромотора гвинт, обертаючись, просуває спряжені з ним ролики суміжної секції разом з останньою в одному з напрямків в залежності від напрямку власного обертання Таким чином нова сукупність суттєвих ознак забезпечує висування чи втягування рухомих секцій стріли без застосування довгомірного гвинта, оскільки довжина гвинта в запропонованій конструкції обумовлена кроком розташування роликів і достатня в межах до 15% довжини секції стріли Отож задовільняються умови досягнення технічного результату згідно з поставленим завданням Суть винаходу пояснюється кресленням, де на фіг 1 зображений загальний вигляд втягнутої телескопічної стрти в розрізі, на фіг 2 - кінема О со ю ю CM 27553 тична схема висунутої телескопічної стріли на фіг З - вузол приводу висування секції збільшено на фіг 4 - вузол І фіг 1 на фіг 5 -січення по стрілці А-А фіг 1 на фіг 6 - січення по стрілці Б-Б фіг 1 на фіг 7 - варіант застосування запропонованого приводу для телескопічного висування консолі опори крана В порожнину нерухомої кореневої секції 1 (фіг 1) телескопічно вкладені рухомі проміжна 2 та вантажонесуча 3 секції стріл В протилежному від основи КІНЦІ кориневої секції 1 п коробка нарощена нішею 4 в котрій через підшипники 5 (фіг 3) встановлений гвинт 6 з єднаний з аксіально поршньовим гідромотором 7 (фіг 1) ЗОВНІШНІМ діаметром гвинт 6 сягає за площину нижнього листа секції але втрата жорсткості від утвореного пройому компенсується жорсткістю коробки НІШІ 4 і косинками 8 Для облегшення конструкції гвинт 6 може бути виконаний пустотілим (фіг 3) Профіль різьби гвинта адекватний твірній поверхні спряжених з ним роликів 9 для циліндричних роликів профіль різьби гвинта прямокутний Ролики 9 змонтовані з можливістю свобідного обертання на осях 10 (фіг 4) виконаних з поздовжнім пазом 11 сполученим з центральним каналом 12 для змащування від масльонки спряжених поверхонь роликів і осей Осі 10 нерухомо перпендикулярно закріплені з витриманим кроком прямолінійно уздовж нижнього листа проміжної секції 2 за допомогою шайб 13 при тому пази 11 повернуті в сторону вантажонесучої секції При наскрізному встановленні осей 10 вони можуть бути обладнані роликами 9 з обох кінців В торцях ролики і осі взаємно рухомо зафіксовані нерухомими кільцями 14 Монтаж ЛІНІЙ роли ків проводиться на листі стріли ще до складання коробки секції Гвинт 6 дещо довший за крок розташування роликів b (фіг 3) а власний крок гвинта t кратний b Аналогічний гвинт b встановлений і в основі вантажної секції 3 (фіг 1) при тому втрата жорсткості пройому компенсується пластинами 15 і ребром 16 (фіг 1 і 5) Розташування гвинтів 6 в різних площинах на КІНЦІ кореневої секції 1 і в основі вантажонесучої секції 3 дозволяє уникнути втрат корисної довжини висунутої стріли і приєднати до пдросхеми гідромотор кореневої секції нерухомим жорстким трубопроводом Гідромотор вантажонесучої рухомої секції під'єднаний гнучким трубопроводом Телескопічна стріла працює наступним чином В початковому стані рухомі секції стріли втягнуті в кореневу (фіг 1) При включенні гідромотора 7 на обертання вправо гвинт 6 кореневої секції 1 спряжений з парою роликів 9 (фіг 3) зміщує їх справа наліво і проміжна секція 2 висувається з кореневої 1 Довжина гвинта 6 дещо більша за витриманий крок між роликами b і тому до виходу із зачеплення з гвинтом попереднього ролика наступний ролик в лінії вже буде в цьому зачепленні Лише в кінцевому положенні висунутої стріли (фіг 2) гвинт може бути спряжений тільки з одним роликом По верхніх роликах 9 гвинт 6 вантажонесучої секції 3 слідує з нею в тому ж напрямку Реверс обертання гідромоторів і гвинтів викликає зворотнє переміщення рухомих секцій на втягування стріли Аналогічно може проводитись висування і втягування опор крана (фіг 7) де в ролі кореневої секції 1 виступає нерухома поперечна балка опорної рами, а в ролі рухомої секцТі 2 - консоль опори ФІГ. 1 9 '-NO $\і|ф і> Ї'МФ 27553 П" I'г I I • Фіг.7 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
ДивитисяДодаткова інформація
Назва патенту англійськоюTelescope boom of crane
Автори англійськоюOkhrymovych Volodymyr Markiianovych
Назва патенту російськоюТелескопическая стрела крана
Автори російськоюОхримович Владимир Маркиянович
МПК / Мітки
МПК: B66C 23/04
Мітки: телескопічна, стріла, крана
