Осьовий вентилятор

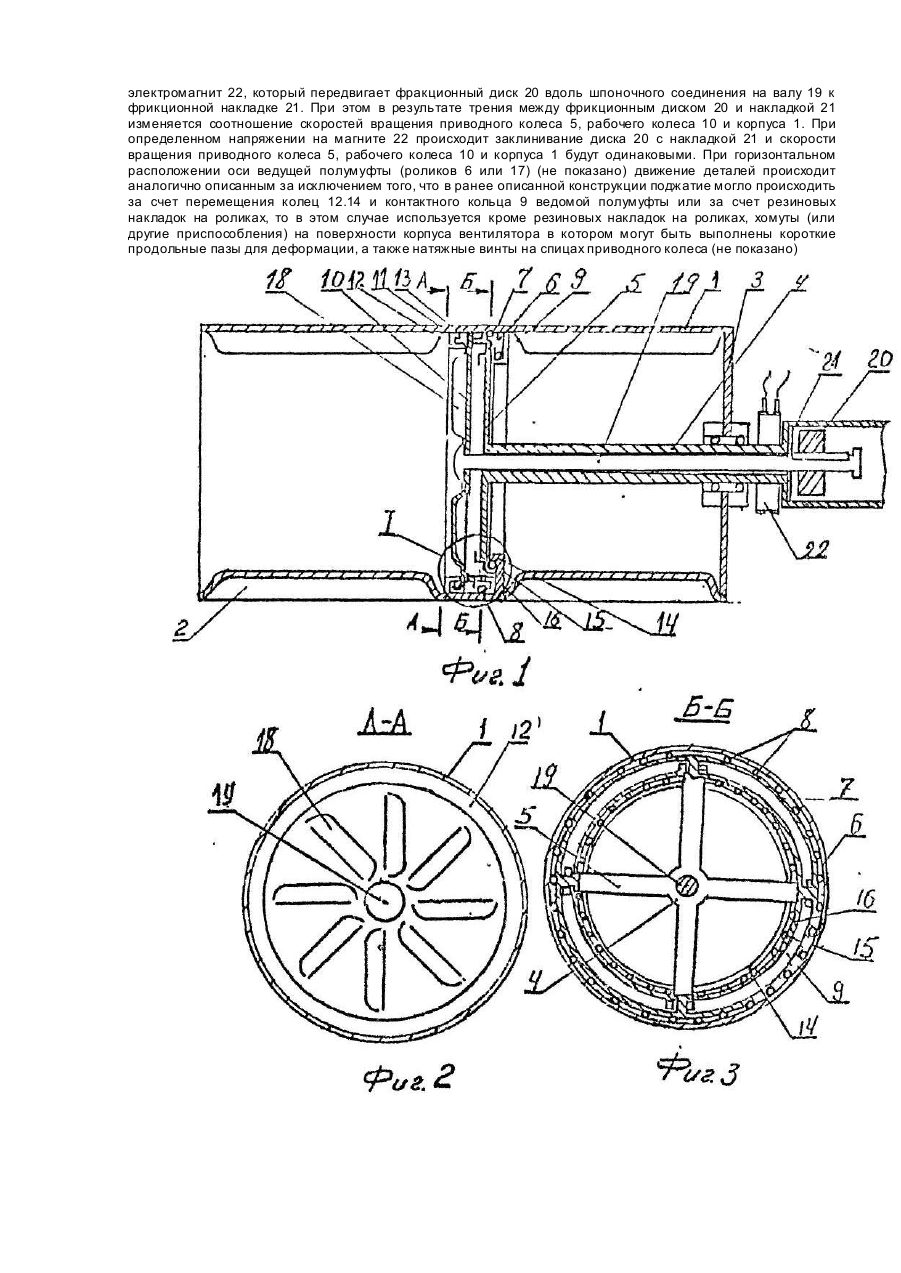

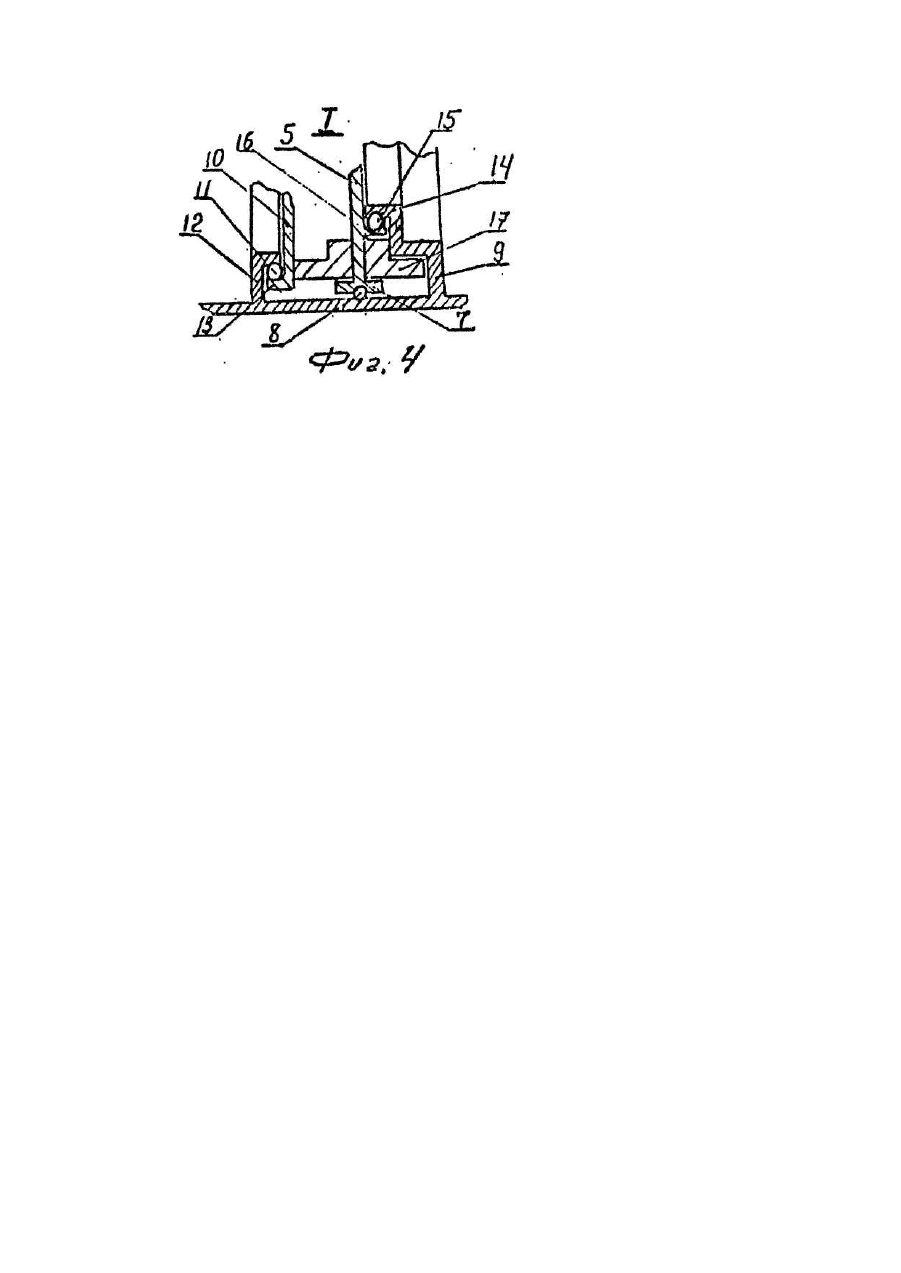

Изобретение относится к вентиляторостроению, в частности к конструкции осевых вентиляторов, снабженных механизмом регулировки производительности. Существует регулируемый вентилятор, снабженный направляющим аппаратом с поворотными лопастями, установленными на входе вентилятора. Недостатком этой конструкции является невозможность ее применения в вентиляторах, имеющих малый диаметр и большую длину лопаток, в которых имеются два входа и один ведущий диск, так как в этом случае конструкция будет громоздкой и сложной в управлении. Существует двухступенчатый нагреватель, содержащий корпус с размещенными в нем ротором крыльчатки центробежного типа, привод на которую подается от приводного вала посредством дифференциала .параллельно с приводом на ротор первой ступени нагнетания, Причем вал ротора крыльчатки и ротора первой ступени нагнетания расположены соосно. Изменение числа оборотов ротора крыльчатки осуществляется поворотом лопаток ротора первой ступени нагнетания и изменения закрутки потока воздуха на входе посредством дифференциала, выравнивающего нагрузку. Недостаток этого нагнетателя заключается в увеличении габаритов нагнетателя. Цель изобретения - обеспечение регулировки производительности вентилятора без увеличения его габаритов. Это достигается тем, что вентилятор снабжен двойной роликовой муфтой, ведущая полумуфта которой расположена на приводном колесе, установленном на приводном валу, и выполнена в виде ролика, а две ведомые полумуфты одна на корпусе, а вторая на рабочем колесе и выполнены в виде контактного кольца, установленного на корпусе и рабочем колесе, или быть частью корпуса и рабочего колеса, установленного на валу рабочего колеса, расположенного соосно с валом приводного колеса. Настоящая цель достигается, так как вращение от приводного вала через приводное колесо передается через двойную роликовую муфту на корпус и рабочее колесо. При этом регулировка производительности вентилятора осуществляется выравниванием нагрузки двойной роликовой муфтой между корпусом и рабочим колесом. Для изменения производительности извне между валами приводного и рабочего колеса установлена муфта, которая перераспределяет число оборотов между корпусом и рабочим колесом. На фиг. 1 показан общий вид вентилятора в разрезе; на фиг. 2 - сечение А-А на фиг. 1; ι «а фиг. 3 сечение Б-Б на фиг. 1; на фиг. 4 - узел I со ступенчатым роликом. Вентилятор содержит корпус 1 (фиг. 1) с лопастями 2 и дном 3. Внутри из полой оси 4 привода (не показано) установлено приводное колесо 5 (фиг. 1, 3) с ведущей полумуфтой в виде ролика 6 (фиг. 1. 3,4) и ободом 7, который на подшипниках 8 имеет возможность вращаться внутри корпуса 1 и (или) совместно с ним. Ведущая полумуфта 6 обкатывается по являющемуся ведомой полумуфтой, расположенной на корпусе 1 или* является его частью, упору 9 и передает вращение на ведомую полумуфту, выполненную в виде рабочего колеса 10 или контактного диска (не показано) на нем, и на .корпус 1. Рабочее колесо вращается на подшипниках 11 (фиг. 1, 4) установленных на кольце 12 (фиг. 1, 2, 4), своим кольцевым выступом 13. Возможно и торцевое расположение подшипников (не показано). В случае, если вентилятор имеет очень малый диаметр и невозможно добиться устойчивости движения приводного колеса на подшипнике 8, устанавливается дополнительное кольцо 14 с подшипником 15, по которому приводное колесо 5 своим кольцевым выступом 16 обкатывается в процессе вращения. В зависимости от режима работы вентилятора в нем могут быть установлены ролики ведущей полумуфты б как безступенчатые (фиг. 1, 3), если передача скорости вращения может быть не более двухкратной, или ступенчатыми с передачей движения от меньшей ступени ведущей полумуфты, выполненной в виде ролика 17, к большей (фиг, 4), если передачу необходимо сделать более двухкратной и от большей ступени к меньшей (не показано), если необходимо уменьшить передачу. Рабочее колесо выполнено с лопастями 18(фиг. 1,2)могут быть лопасти с ободом и установлено жестко на валу 19 (фиг. 1, 2, 3). Полая ось 4 и вал 19 вне вала снабжены муфтой (муфта может быть установлена также между рабочим и приводным колесом), состоящей из фрикционного диска 20, установленного на валу 19 о возможностью продольного перемещения, фрикционные накладки 21 внутри на уступе полой оси. С наружной стороны полой оси располагается электромагнит 22. Муфта может быть выполнена и другой конструкции (не показано). Ролики 6 и 17, являющиеся ведущей полумуфтой, могут быть установлены на горизонтальных осях (не показано), установленных на ободе 7 или на спице приводного колеса и обкатываться не по упору 9 являющимся контактным кольцом ведомой полумуфты, а по внутренней части корпуса являющейся ведомой полумуфтой, а рабочее колесо является второй ведомой полумуфтой, приводится во вращение не по боковой поверхности, а по внешнему торцу. Кроме того, в этом случае подшипники 8, 11, 15 как и кольцо и упор 9 не нужны, но возникает необходимость при применении ступенчатых роликов в изготовлении корпуса 1 вентилятора выполнять его сложной формы с выступом наружу для большой ступени и с выступом (ребром и пр.) внутрь для малой ступени. Вентилятор работает следующим образом. При подаче вращения от привода (не показано) на полую ось 4 (фиг. 1) приводится во вращение приводное колесо 5 (фиг, 1, 3, 4) с ведущими полумуфтами в виде роликов 6 или 17. Ведущие полумуфты 6, будучи зажатыми между ведомыми полумуфтами рабочего колеса 10.· и корпуса 1 в виде контактного кольца 9 распределяет между ними усилие от привода и приводит во вращение ведомые полумуфты на рабочем колесе 10 и корпусе вентилятора 1. Рабочее колесо 10 при неподвижном корпусе 1 вращается во столько раз быстрее приводного колеса, на сколько рассчитана ведущая полумуфта (ролик 6 или 17). С увеличением скорости вращения корпуса 1 эта разница уменьшается. Рабочее колесо для большей устойчивости установлено на двух подшипниках 8 и 15 (фиг. 1,3), установленных между корпусом 1 и ободом 7, кольцом 14 и кольцевым выступом 16 соответственно. Рабочее колесо 10 вращается на подшипниках 11, расположенных между кольцом 12 и кольцевым выступом 13. Вращаясь, рабочее колесо 10 своими лопастями 18 захватывает воздух и нагнетает его в ограниченную полость вентилятора, увеличивая его производительность. Жестко соединенное с валом 18 рабочее колесо 10 приводит вал во вращение. При необходимости уменьшить производительность и нагрузку на вентиляторе, подается напряжение на электромагнит 22, который передвигает фракционный диск 20 вдоль шпоночного соединения на валу 19 к фрикционной накладке 21. При этом в результате трения между фрикционным диском 20 и накладкой 21 изменяется соотношение скоростей вращения приводного колеса 5, рабочего колеса 10 и корпуса 1. При определенном напряжении на магните 22 происходит заклинивание диска 20 с накладкой 21 и скорости вращения приводного колеса 5, рабочего колеса 10 и корпуса 1 будут одинаковыми. При горизонтальном расположении оси ведущей полумуфты (роликов 6 или 17) (не показано) движение деталей происходит аналогично описанным за исключением того, что в ранее описанной конструкции поджатие могло происходить за счет перемещения колец 12.14 и контактного кольца 9 ведомой полумуфты или за счет резиновых накладок на роликах, то в этом случае используется кроме резиновых накладок на роликах, хомуты (или другие приспособления) на поверхности корпуса вентилятора в котором могут быть выполнены короткие продольные пазы для деформации, а также натяжные винты на спицах приводного колеса (не показано)
