Турбінний витратомір
Номер патенту: 18794
Опубліковано: 15.11.2006
Автори: Савельєв Анатолій Семенович, Ташпіков Дмитро Борисович
Формула / Реферат
Турбінний витратомір, що містить корпус з каліброваним каналом, в якому на осі послідовно розміщені вхідний випрямляч струменя, основна вимірювальна турбіна і вихідний випрямляч струменя, який відрізняється тим, що пристрій містить розміщену за основною вимірювальною турбіною гідравлічно зв'язану з нею додаткову вимірювальну турбіну, ідентичну основній, і безконтактний оптичний перетворювач швидкості обертання турбін, що складається зі світловипромінювача, розміщеного між двома турбінами, і двох світлоприймачів, перший розміщений перед основною турбіною, а другий - після додаткової турбіни таким чином, що лопаті турбін виступають як світлові переривники.
Текст

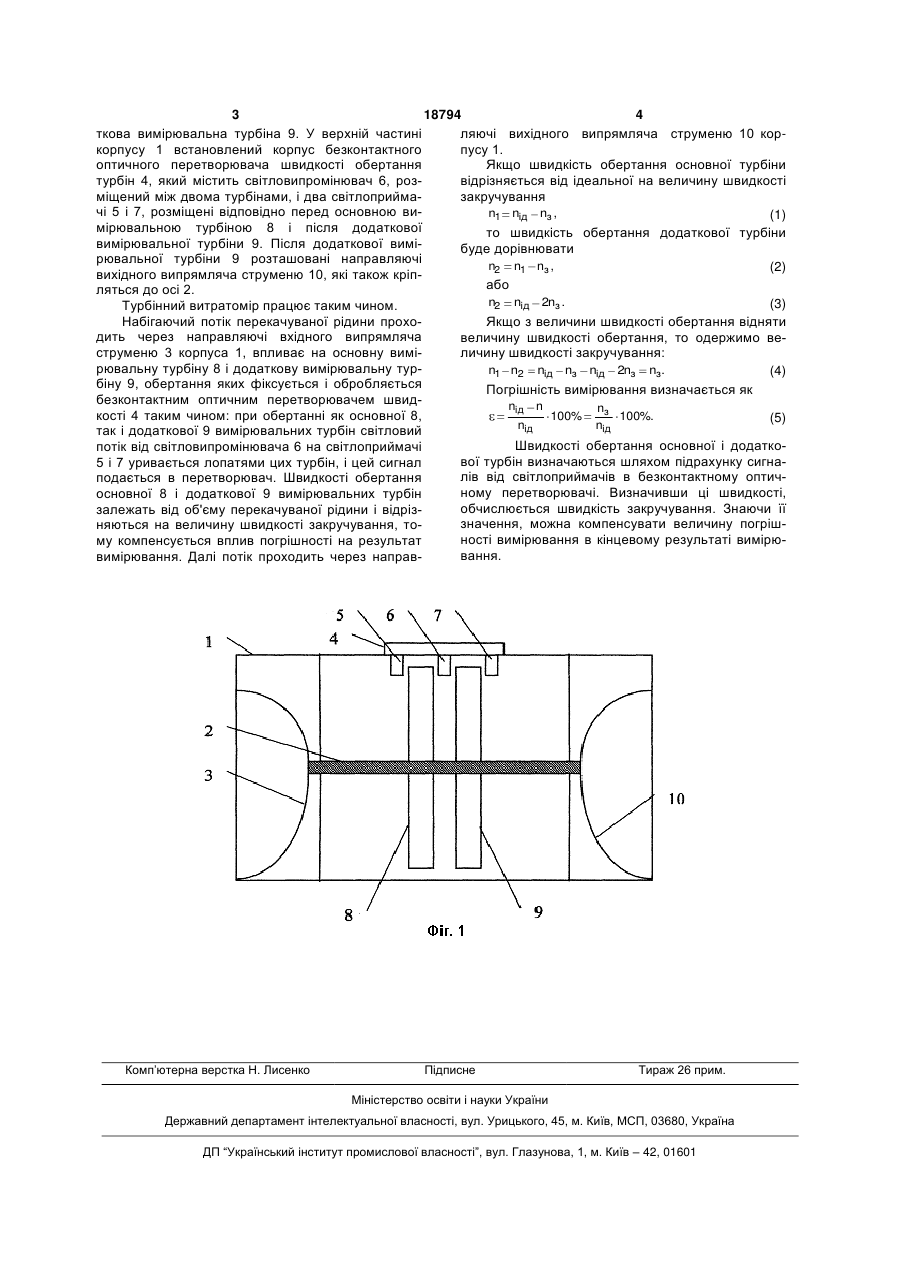

Турбінний витратомір, що містить корпус з каліброваним каналом, в якому на осі послідовно розміщені вхідний випрямляч струменя, основна 3 18794 4 ткова вимірювальна турбіна 9. У верхній частині ляючі вихідного випрямляча струменю 10 коркорпусу 1 встановлений корпус безконтактного пусу 1. оптичного перетворювача швидкості обертання Якщо швидкість обертання основної турбіни турбін 4, який містить світловипромінювач 6, розвідрізняється від ідеальної на величину швидкості міщений між двома турбінами, і два світлоприймазакручування чі 5 і 7, розміщені відповідно перед основною виn1 nід nз , (1) мірювальною турбіною 8 і після додаткової то швидкість обертання додаткової турбіни вимірювальної турбіни 9. Після додаткової вимібуде дорівнювати рювальної турбіни 9 розташовані направляючі n2 n1 nз , (2) вихідного випрямляча струменю 10, які також кріпабо ляться до осі 2. n2 nід 2nз . (3) Турбінний витратомір працює таким чином. Набігаючий потік перекачуваної рідини прохоЯкщо з величини швидкості обертання відняти дить через направляючі вхідного випрямляча величину швидкості обертання, то одержимо веструменю 3 корпуса 1, впливає на основну виміличину швидкості закручування: рювальну турбіну 8 і додаткову вимірювальну турn1 n2 nід nз nід 2nз nз. (4) біну 9, обертання яких фіксується і обробляється Погрішність вимірювання визначається як безконтактним оптичним перетворювачем швидnід n nз 100% 100%. кості 4 таким чином: при обертанні як основної 8, (5) nід nід так і додаткової 9 вимірювальних турбін світловий Швидкості обертання основної і додаткопотік від світловипромінювача 6 на світлоприймачі вої турбін визначаються шляхом підрахунку сигна5 і 7 уривається лопатями цих турбін, і цей сигнал лів від світлоприймачів в безконтактному оптичподається в перетворювач. Швидкості обертання ному перетворювачі. Визначивши ці швидкості, основної 8 і додаткової 9 вимірювальних турбін обчислюється швидкість закручування. Знаючи її залежать від об'єму перекачуваної рідини і відріззначення, можна компенсувати величину погрішняються на величину швидкості закручування, тоності вимірювання в кінцевому результаті вимірюму компенсується вплив погрішності на результат вання. вимірювання. Далі потік проходить через направ Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurbine flowmeter
Автори англійськоюSaveliev Anatolii Semenovych
Назва патенту російськоюТурбинный расходомер
Автори російськоюСавельев Анатолий Семенович
МПК / Мітки
МПК: G01F 1/00
Мітки: турбінний, витратомір
