Турбінний витратомір-лічильник газу

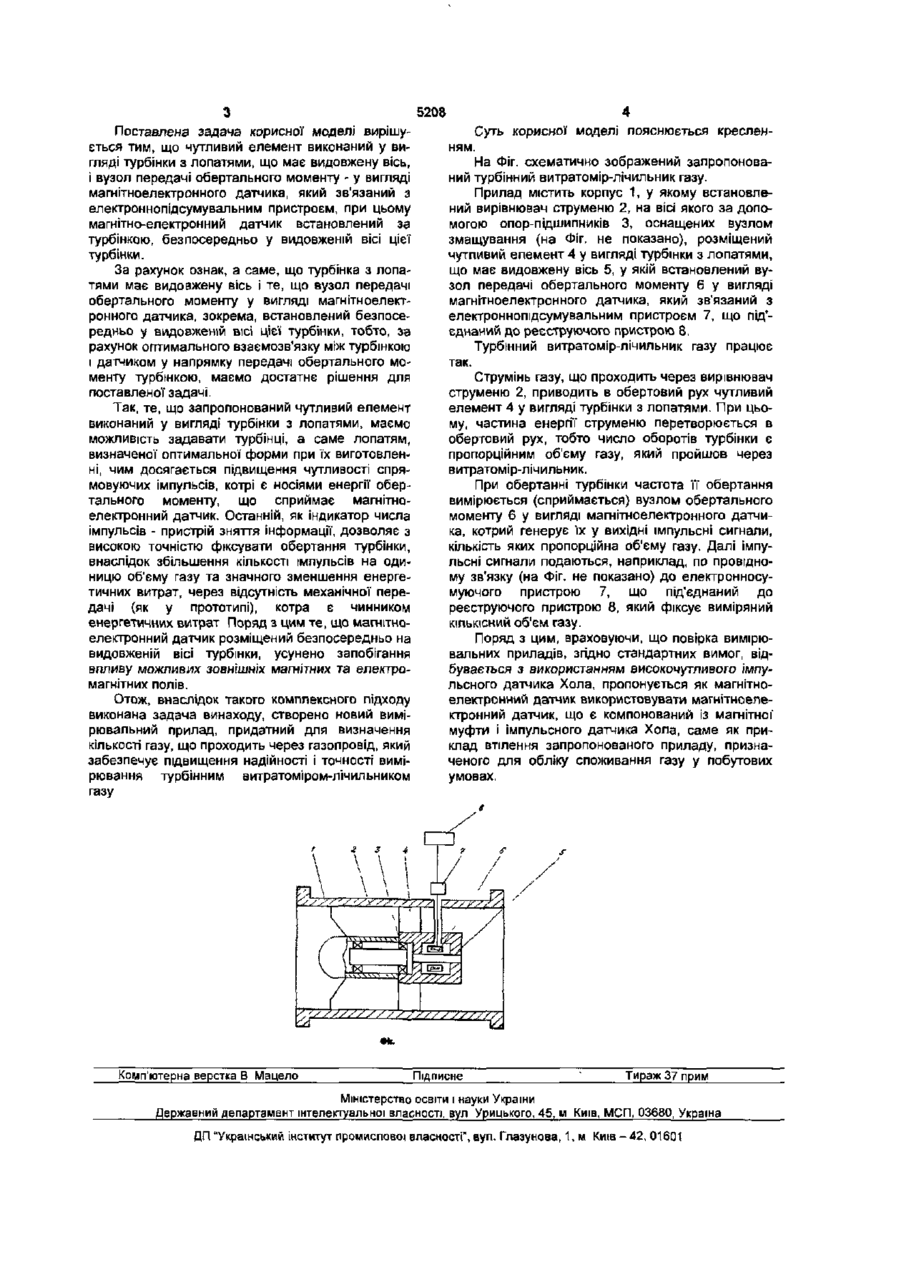

Турбінний витратомір-лічильник газу, що містить корпус, у якому розміщений чутливий елемент, оснащений вирівнювачем струменя, встано вленим перед чутливим елементом, вузлом змащування опор-підшипників і вузлом передачі обертального моменту від чутливого елемента, який відрізняється тим, що чутливий елемент виконаний у вигляді турбінки з лопатями, що має видовжену вісь і вузол передачі обертального моменту у вигляді магнітно-електронного датчика, який зв'язаний з електроннопідсумовувальним пристроєм, при цьому магнітно-електронний датчик встановлений за турбінкою безпосередньо у видовженій осі цієї турбінки. Корисна модель відноситься до вимірювальних приладів для визначення кількості газу, що проходить через газопровід і призначена для обліку споживання газу, що використовується у побутових умовах, на об'єктах комунального господарства і в умовах промислових підприємств Відомі турбінні витратоміри для обліку витрати речовини, що містять пристрій зняття інформації, електронний пристрій перетворення числа обертів чутливого елемента у кількість пропущеної через вимірювальний прилад (лічильник) речовини, з системою живлення датчиків, причому пристрій зняття Інформації, який як правило виконано у вигляді датчиків Хола, розташованих діаметрально щодо осі обертання магніту чутливого елемента, наприклад, (патент Росії №2131115, G01F1/075, 17 02.97). Недоліками даного типу приладів є низька чутливість при малих витратах газу та залежність від зовнішнього магнітного поля, у тому числі від магнітного поля газопровода. Відомий турбінний витратомір, що містить корпус, у якому розміщена турбінка з лопатями, встановлена на підшипниках, закручувач (завихритель) струменю, який встановлений перед турбінкою, і вузол зняття інформації (ав.св. СССР №1137305, G01F1/10, бюл №4, 1985г.). Але недоліком даного турбінного витратоміра є наявність механічних передач між турбіною і вузлом зняття інформації, що зумовлює зменшення точності вимірювання. Найбільш близьким за технічною суттю до вимірювального приладу, що заявляється, є турбінний витратомір, що містить корпус, в якому розмі щений чутливий елемент, оснащений вирівнювачем струменю (струєнаправляючий апарат), встановлений перед чутливим елементом, вузлом (пристроєм) змащування опор-підшипників чутливого елемента і вузлом передачі обертального моменту від чутливого елемента. При цьому, чутливий елемент виконаний у вигляді крильчатки, а вузол передачі обертального моменту у вигляді механічної передачі, що розташована перед крильчаткою, через магнітну муфту забезпечує передачу обертального моменту на реєструючий механізм. Крім того, має вторинний струєнаправляючий апарат, який встановлений на виході крильчатки (авсв. СССР №429275, G01F1/12, бюл. №19, 1974г.) Проте, і даний вимірювальний прилад має механічну передачу, яка розташована між крильчаткою і магнітною муфтою, що зумовлює зменшення точності вимірювання. При цьому, він є незахищений від зовнішнього магнітного поля через встановлення магнітної муфти на корпусі приладу Крім того, має складну конструкцію, що обумовлено великою кількістю деталей. В основу корисної' моделі поставлена задача створення нового, більш вдосконаленого, вимірювального приладу, придатного для визначення кількості газу, що проходить через газопровід, шляхом зміни чутливого елемента та пристроїв, котрі передають від нього інформацію і за рахунок їх відповідного розташування, що дає можливість забезпечити підвищення надійності і точності вимірювання турбінним витратоміром-лічильником газу. 00 о CM 5208 Суть корисної моделі пояснюється кресленПоставлена задача корисної моделі вирішуням. ється тим, що чутливий елемент виконаний у вигляді турбінки з лопатями, що має видовжену вісь, На Фіг. схематично зображений запропоноваі вузол передачі обертального моменту - у вигляді ний турбінний витратомір-лічильник газу. магнітноелектронного датчика, який зв'язаний з Прилад містить корпус 1, у якому встановлеелектроннопідсумувальним пристроєм, при цьому ний вирівнювач струменю 2, на вісі якого за допомагнітно-електронний датчик встановлений за могою опор-підшипників 3, оснащених вузлом турбінкою, безпосередньо у видовженій вісі цієї змащування (на Фіг. не показано), розміщений турбінки. чутливий елемент 4 у вигляді турбінки з лопатями, що має видовжену вісь 5, у якій встановлений вуЗа рахунок ознак, а саме, що турбінка з лопазол передачі обертального моменту 6 у вигляді тями має видовжену вісь і те, що вузол передачі магнітноелектронного датчика, який зв'язаний з обертального моменту у вигляді магнітноелектелектроннопідсумувальним пристроєм 7, що під'ронного датчика, зокрема, встановлений безпосеєднаний до реєструючого пристрою 8. редньо у видовженій ВІСІ цієї турбінки, тобто, за рахунок оптимального взаємозв'язку між турбінкою Турбінний витратомір-лічильник газу працює і датчиком у напрямку передачі обертального мотак. менту турбінкою, маємо достатнє рішення для Струмінь газу, що проходить через вирівнювач поставленої задачі. струменю 2, приводить в обертовий рух чутливий елемент 4 у вигляді турбінки з лопатями. При цьоТак, те, що запропонований чутливий елемент му, частина енергії струменю перетворюється в виконаний у вигляді турбінки з лопатями, маємо обертовий рух, тобто число оборотів турбінки є можливість задавати турбінці, а саме лопатям, пропорційним об'єму газу, який пройшов через визначеної оптимальної форми при їх виготовленвитратомір-лічильник. ні, чим досягається підвищення чутливості спрямовуючих імпульсів, котрі є носіями енергії оберПри обертанні турбінки частота її обертання тального моменту, що сприймає магнітновимірюється (сприймається) вузлом обертального електронний датчик. Останній, як Індикатор числа моменту 6 у вигляді магнітноелектронного датчиімпульсів - пристрій зняття Інформації, дозволяє з ка, котрий генерує їх у вихідні імпульсні сигнали, високою точністю фіксувати обертання турбінки, кількість яких пропорційна об'єму газу. Далі імпувнаслідок збільшення кількості імпульсів на одильсні сигнали подаються, наприклад, по провідноницю об'єму газу та значного зменшення енергему зв'язку (на Фіг. не показано) до електронносутичних витрат, через відсутність механічної перемуючого пристрою 7, що під'єднаний до дачі (як у прототипі), котра є чинником реєструючого пристрою 8, який фіксує виміряний енергетичних витрат Поряд з цим те, що магнітноКІЛЬКІСНИЙ об'єм газу. електронний датчик розміщений безпосередньо на Поряд з цим, враховуючи, що повірка вимірювидовженій вісі турбінки, усунено запобігання вальних приладів, згідно стандартних вимог, відвпливу можливих зовнішніх магнітних та електробувається з використанням високочутливого імпумагнітних полів. льсного датчика Хола, пропонується як магнітноелектронний датчик використовувати магнітноепеОтож, внаслідок такого комплексного підходу ктронний датчик, що є компонований із магнітної' виконана задача винаходу, створено новий вимімуфти і імпульсного датчика Хола, саме як прирювальний прилад, придатний для визначення клад втілення запропонованого приладу, признакількості газу, що проходить через газопровід, який ченого для обліку споживання газу у побутових забезпечує підвищення надійності і точності виміумовах. рювання турбінним витратоміром-лічильником газу Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м Київ - 4 2 , 01601
