Пристрій для випробування протиугінних рейкових захоплювачів вантажопідіймальних кранів на рейковому ходу

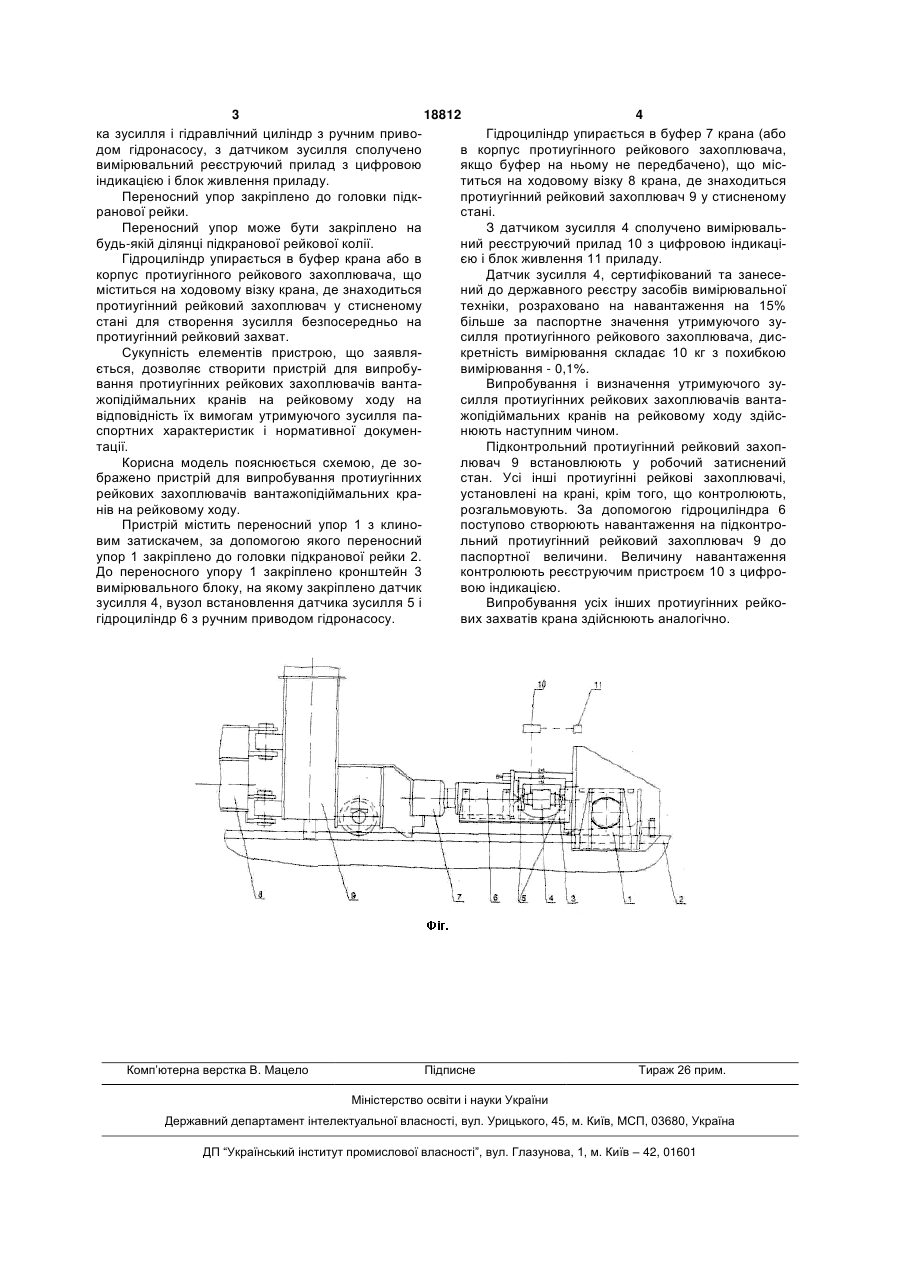

1. Пристрій для випробування протиугінних рейкових захоплювачів вантажопідіймальних кранів на рейковому ходу, що містить вимірювальні прилади, який відрізняється тим, що містить переносний упор з клиновим затискачем, до якого закріплено кронштейн вимірювального блока, на якому закріплено датчик зусилля, вузол встанов 3 18812 4 ка зусилля і гідравлічний циліндр з ручним привоГідроциліндр упирається в буфер 7 крана (або дом гідронасосу, з датчиком зусилля сполучено в корпус протиугінного рейкового захоплювача, вимірювальний реєструючий прилад з цифровою якщо буфер на ньому не передбачено), що місіндикацією і блок живлення приладу. титься на ходовому візку 8 крана, де знаходиться Переносний упор закріплено до головки підкпротиугінний рейковий захоплювач 9 у стисненому ранової рейки. стані. Переносний упор може бути закріплено на З датчиком зусилля 4 сполучено вимірювальбудь-якій ділянці підкранової рейкової колії. ний реєструючий прилад 10 з цифровою індикаціГідроциліндр упирається в буфер крана або в єю і блок живлення 11 приладу. корпус протиугінного рейкового захоплювача, що Датчик зусилля 4, сертифікований та занесеміститься на ходовому візку крана, де знаходиться ний до державного реєстру засобів вимірювальної протиугінний рейковий захоплювач у стисненому техніки, розраховано на навантаження на 15% стані для створення зусилля безпосередньо на більше за паспортне значення утримуючого зупротиугінний рейковий захват. силля протиугінного рейкового захоплювача, дисСукупність елементів пристрою, що заявлякретність вимірювання складає 10 кг з похибкою ється, дозволяє створити пристрій для випробувимірювання - 0,1%. вання протиугінних рейкових захоплювачів вантаВипробування і визначення утримуючого зужопідіймальних кранів на рейковому ходу на силля протиугінних рейкових захоплювачів вантавідповідність їх вимогам утримуючого зусилля пажопідіймальних кранів на рейковому ходу здійсспортних характеристик і нормативної докуменнюють наступним чином. тації. Підконтрольний протиугінний рейковий захопКорисна модель пояснюється схемою, де золювач 9 встановлюють у робочий затиснений бражено пристрій для випробування протиугінних стан. Усі інші протиугінні рейкові захоплювачі, рейкових захоплювачів вантажопідіймальних краустановлені на крані, крім того, що контролюють, нів на рейковому ходу. розгальмовують. За допомогою гідроциліндра 6 Пристрій містить переносний упор 1 з клинопоступово створюють навантаження на підконтровим затискачем, за допомогою якого переносний льний протиугінний рейковий захоплювач 9 до упор 1 закріплено до головки підкранової рейки 2. паспортної величини. Величину навантаження До переносного упору 1 закріплено кронштейн 3 контролюють реєструючим пристроєм 10 з цифровимірювального блоку, на якому закріплено датчик вою індикацією. зусилля 4, вузол встановлення датчика зусилля 5 і Випробування усіх інших протиугінних рейкогідроциліндр 6 з ручним приводом гідронасосу. вих захватів крана здійснюють аналогічно. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
