Спосіб випробування протиугінних рейкових захоплювачів вантажопідіймальних кранів на рейковому ходу

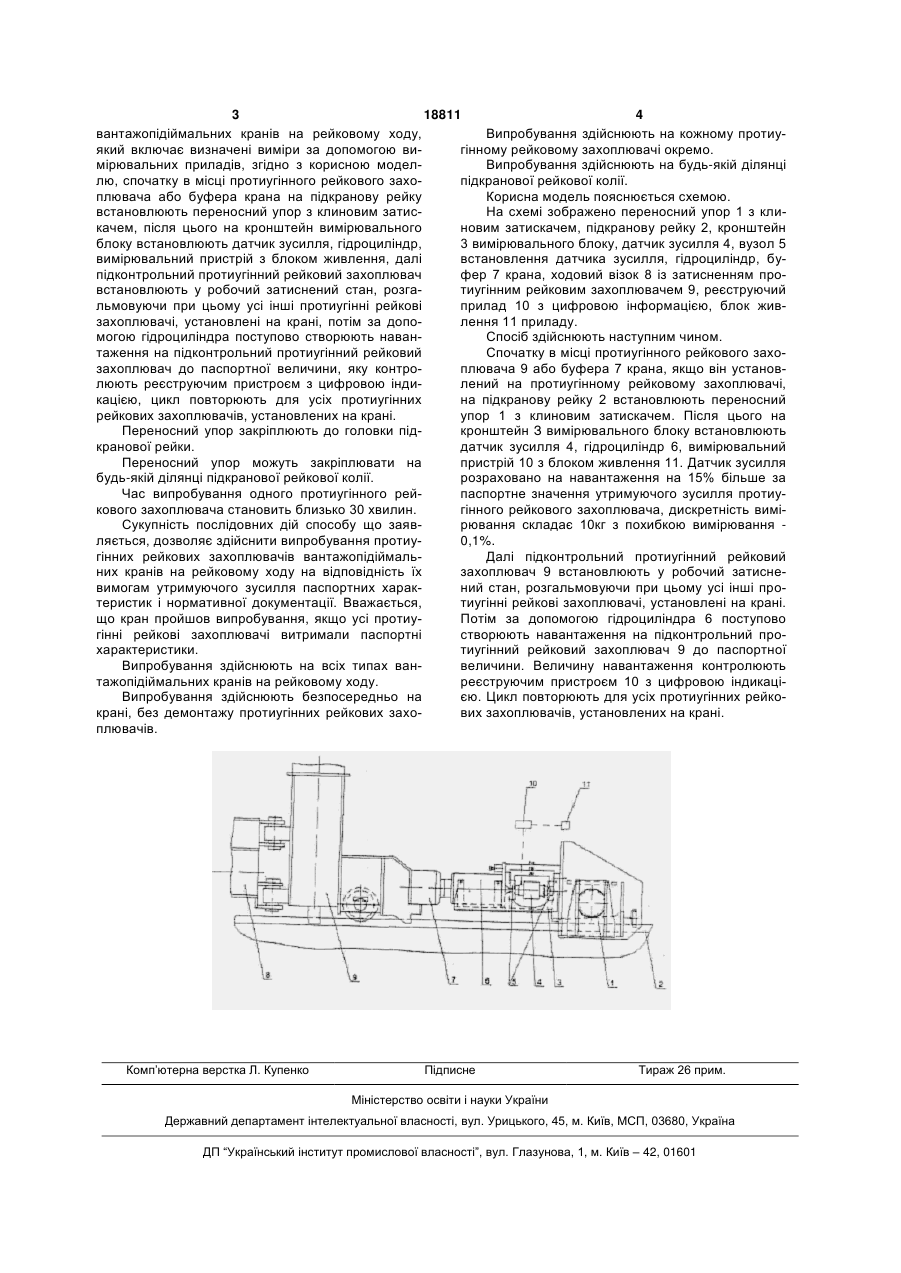

1. Спосіб випробування протиугінних рейкових захоплювачів вантажопідіймальних кранів на рейковому ходу, що включає визначені вимірювання за допомогою вимірювальних приладів, який відрізняється тим, що спочатку в місці протиугінного рейкового захоплювача або буфера крана на підкранову рейку встановлюють переносний упор з клиновим затискачем, після цього на кронштейн вимірювального блока встановлюють датчик зу силля, гідроциліндр, вимірювальний пристрій з блоком живлення, далі підконтрольний протиугінний рейковий захоплювач установлюють у робоче затиснене положення, розгальмовуючи при цьому усі інші протиугінні рейкові захоплювачі, установлені на крані, потім за допомогою гідроциліндра поступово створюють навантаження на підконтрольний протиугінний рейковий захоплювач до паспортної величини, яку контролюють реєструючим пристроєм з цифровою індикацією, цикл повторюють для усіх протиугінних рейкових захоплювачів, установлених на крані. 2. Спосіб за п. 1, який відрізняється тим, що переносний упор закріплюють до головки підкранової рейки. 3. Спосіб за п. 1, який відрізняється тим, що переносний упор закріплюють на будь-якій ділянці підкранової рейкової колії. 4. Спосіб за п. 1, який відрізняється тим, що час випробування одного протиугінного рейкового захоплювача становить близько 30 хвилин. UA (21) u200606317 2 (19) 1 3 18811 4 вантажопідіймальних кранів на рейковому ходу, Випробування здійснюють на кожному протиуякий включає визначені виміри за допомогою вигінному рейковому захоплювачі окремо. мірювальних приладів, згідно з корисною моделВипробування здійснюють на будь-якій ділянці лю, спочатку в місці протиугінного рейкового захопідкранової рейкової колії. плювача або буфера крана на підкранову рейку Корисна модель пояснюється схемою. встановлюють переносний упор з клиновим затисНа схемі зображено переносний упор 1 з кликачем, після цього на кронштейн вимірювального новим затискачем, підкранову рейку 2, кронштейн блоку встановлюють датчик зусилля, гідроциліндр, 3 вимірювального блоку, датчик зусилля 4, вузол 5 вимірювальний пристрій з блоком живлення, далі встановлення датчика зусилля, гідроциліндр, бупідконтрольний протиугінний рейковий захоплювач фер 7 крана, ходовий візок 8 із затисненням провстановлюють у робочий затиснений стан, розгатиугінним рейковим захоплювачем 9, реєструючий льмовуючи при цьому усі інші протиугінні рейкові прилад 10 з цифровою інформацією, блок живзахоплювачі, установлені на крані, потім за дополення 11 приладу. могою гідроциліндра поступово створюють наванСпосіб здійснюють наступним чином. таження на підконтрольний протиугінний рейковий Спочатку в місці протиугінного рейкового захозахоплювач до паспортної величини, яку контроплювача 9 або буфера 7 крана, якщо він установлюють реєструючим пристроєм з цифровою індилений на протиугінному рейковому захоплювачі, кацією, цикл повторюють для усіх протиугінних на підкранову рейку 2 встановлюють переносний рейкових захоплювачів, установлених на крані. упор 1 з клиновим затискачем. Після цього на Переносний упор закріплюють до головки підкронштейн З вимірювального блоку встановлюють кранової рейки. датчик зусилля 4, гідроциліндр 6, вимірювальний Переносний упор можуть закріплювати на пристрій 10 з блоком живлення 11. Датчик зусилля будь-якій ділянці підкранової рейкової колії. розраховано на навантаження на 15% більше за Час випробування одного протиугінного рейпаспортне значення утримуючого зусилля протиукового захоплювача становить близько 30 хвилин. гінного рейкового захоплювача, дискретність виміСукупність послідовних дій способу що заяврювання складає 10кг з похибкою вимірювання ляється, дозволяє здійснити випробування протиу0,1%. гінних рейкових захоплювачів вантажопідіймальДалі підконтрольний протиугінний рейковий них кранів на рейковому ходу на відповідність їх захоплювач 9 встановлюють у робочий затисневимогам утримуючого зусилля паспортних харакний стан, розгальмовуючи при цьому усі інші протеристик і нормативної документації. Вважається, тиугінні рейкові захоплювачі, установлені на крані. що кран пройшов випробування, якщо усі протиуПотім за допомогою гідроциліндра 6 поступово гінні рейкові захоплювачі витримали паспортні створюють навантаження на підконтрольний прохарактеристики. тиугінний рейковий захоплювач 9 до паспортної Випробування здійснюють на всіх типах ванвеличини. Величину навантаження контролюють тажопідіймальних кранів на рейковому ходу. реєструючим пристроєм 10 з цифровою індикаціВипробування здійснюють безпосередньо на єю. Цикл повторюють для усіх протиугінних рейкокрані, без демонтажу протиугінних рейкових захових захоплювачів, установлених на крані. плювачів. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
