Агломераційний візок

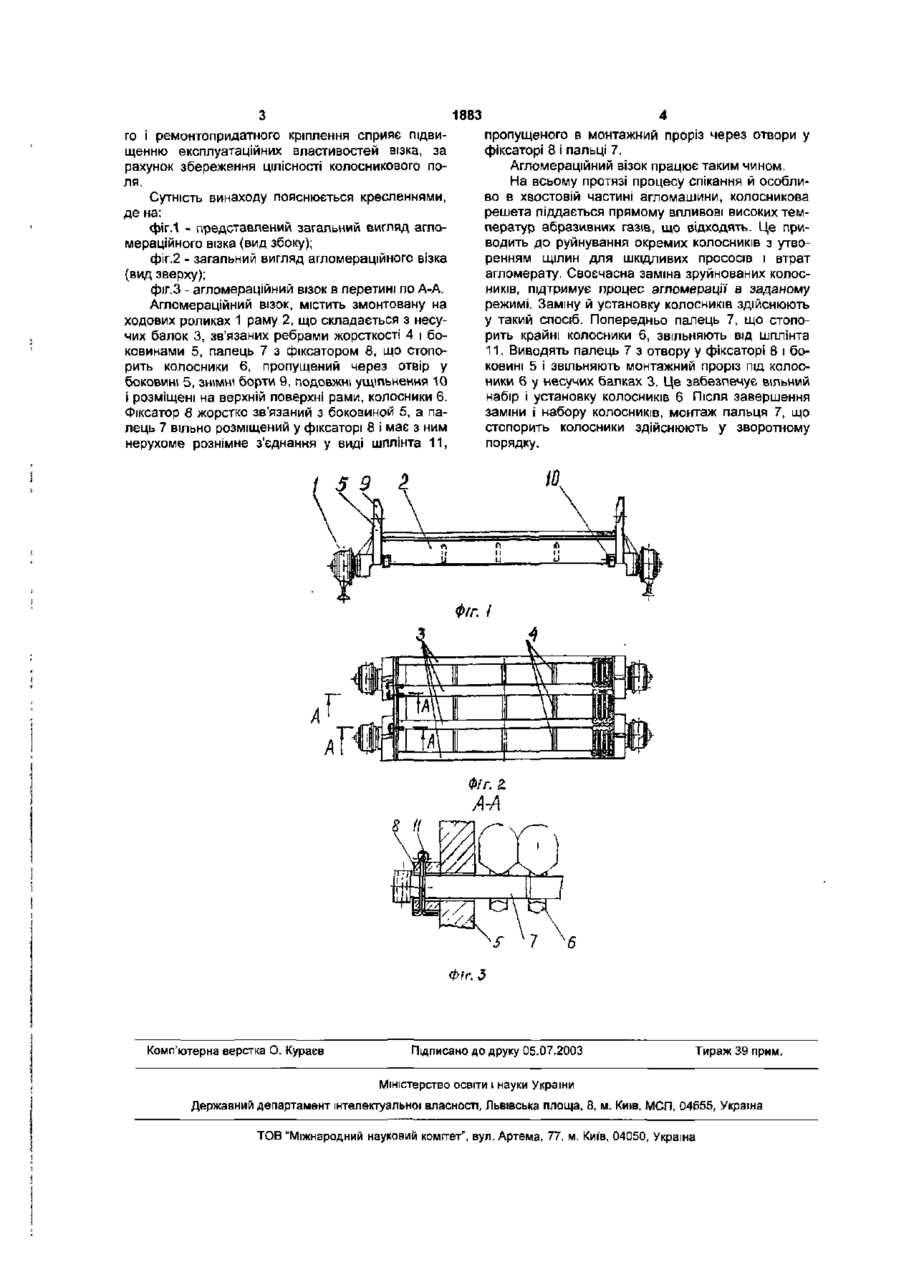

Агломераційний візок, що містить змонтовану на ходових роликах раму, яка складається з несу чих балок, зв'язаних ребрами жорсткості і боковинами, палець, що стопорить колосники і пропущений через отвір у боковині, і фіксатор під палець, знімні борти, подовжні ущільнення і розміщені на верхній поверхні рами колосники, який відрізняється тим, що палець пропущений через отвір, виконаний у фіксаторі і має з ним нерухоме рознімне з'єднання, при цьому фіксатор жорстко зв'язаний з боковиною. Корисна модель відноситься до виробництва залізорудної сировини в чорній металургії, і може бути використане в агломераційних конвеєрних машинах. Відомий пристрій для фіксації колосників агломераційного візка, що містить змонтовану на ходових роликах раму, що складається з несучих балок, зв'язаних ребрами жорсткості і боковинами, палець з фіксатором, що стопорить колосники, пропущений через отвір у боковині, ЗНІМНІ борти з подовжнім ущільненням і, розміщені на верхній поверхні рами, колосники по а.с СРСР №531010, МПК F 27B21/04, 05.05.75, Б.В. №37, 1976. Приведена конструкція кріплення колосників в основному вирішує задачу стабілізації відстані між колосниками з метою зниження просипі гартованих матеріалів. Для чого, в кріпленні використовується пружинне пристосування, автоматичне переміщення колосників і закриття зазорів. Однак дане кріплення складне у виготовленні й експлуатації Зважаючи на те, що колосники і пристосування для їхнього кріплення працюють в умовах високих температур у присутності абразивного пилу, складність цієї конструкції приводить до невиправданих витрат на ремонт і обслуговування. Найбільш близьким за сукупністю ознак аналогом до корисної моделі є пристрій для кріплення колосників агломераційного візка, що містить, змонтовану на ходових роликах раму, яка складається з несучих балок, зв'язаних ребрами жорсткості і боковинами, палець з фіксатором, що стопорить колосники, пропущений через отвір у боковині, ЗНІМНІ борти з подовжнім ущільненням і, розміщені на верхній поверхні рами, колосники, по а.с. СРСР №445694, МПК F 27B21/04, 20.02.73, Б.В. №37,1974 Даний винахід спрямований на спрощення операції набору колосників, на візок. Кріплення крайнього колосника від випадання здійснюється за допомогою пальця, що фіксується від подовжніх переміщень вакуумом. Така фіксація в умовах динамічних навантажень украй не надійна, незважаючи на те, що конструкція кріплення не складна. В основу винаходу поставлено задачу, удосконалити агломераційний візок, шляхом зміни конструкції елементів візка і нового взаємозв'язку між ними, підвищити надійність і ремонтопридатність елементів візка і, за рахунок цього, підвищити її експлуатаційні властивості. Задача вирішена тим, що у агломераційному візку, що містить, змонтовану на ходових роликах раму, що складається з несучих балок, зв'язаних ребрами жорсткості і боковинами, палець з фіксатором, що стопорить колосники, пропущений через отвір у боковині, знімні борти, подовжні ущільнення і розміщені на верхній поверхні рами, колосники, згідно винаходу, палець пропущений через отвір, виконаний у фіксаторі і має з ним нерухоме рознімне з'єднання, при цьому фіксатор жорстко зв'язаний з боковиной. Вільне розміщення пальця у фіксаторі, що має з ним рознімне з'єднання і твердий зв'язок фіксатора з боковиной забезпечило надійну фіксацію пальця від подовжніх переміщень. Крім того, таке кріплення не складне по конструкції, дозволяє максимально полегшити заміну прогорілих колосників і провести ремонтні роботи по їх відновленню та кріпленню. Таким чином, використання надійно СО 00 00 1883 го і ремонтопридатного кріплення сприяє підвищенню експлуатаційних властивостей візка, за рахунок збереження цілісності колосникового поля. Сутність винаходу пояснюється кресленнями, де на: фіг.1 - представлений загальний вигляд агломераційного візка (вид збоку); фіг.2 - загальний вигляд агломераційного візка (вид зверху); фіг.З - агломераційний візок в перетині по А-А. Агломераційний візок, містить змонтовану на ходових роликах 1 раму 2, що складається з несучих балок 3, зв'язаних ребрами жорсткості 4 і боковинами 5, палець 7 з фіксатором 8, що стопорить колосники 6, пропущений через отвір у боковині 5, ЗНІМНІ борти 9, подовжні ущільнення 10 і розміщені на верхній поверхні рами, колосники 6. Фіксатор 8 жорстко зв'язаний з боковиной 5, а палець 7 вільно розміщений у фіксаторі 8 і має з ним нерухоме рознімне з'єднання у виді шплінта 11, пропущеного в монтажний проріз через отвори у фіксаторі 8 і пальці 7. Агломераційний візок працює таким чином. На всьому протязі процесу спікання й особливо в хвостовій частині агломашини, колосникова решета піддається прямому впливові високих температур абразивних газів, що відходять. Це приводить до руйнування окремих колосників з утворенням щілин для шкідливих прососів і втрат агломерату. Своєчасна заміна зруйнованих колосників, підтримує процес агломерації в заданому режимі, Заміну й установку колосників здійснюють у такий спосіб. Попередньо палець 7, що стопорить крайні колосники 6, звільняють від шплінта 11. Виводять палець 7 з отвору у фіксаторі 8 і боковині 5 і звільняють монтажний проріз під колосники 6 у несучих балках 3. Це забезпечує вільний набір і установку колосників 6 Після завершення заміни і набору колосників, монтаж пальця 7, що стопорить колосники здійснюють у зворотному порядку. фіг. і S Фіг. З Комп'ютерна верстка О. Кураєв Підписано до друку 05.07.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Киї'в, 04050, Україна
