Пристрій для контролю температури рухомих виробів у випалювальній печі

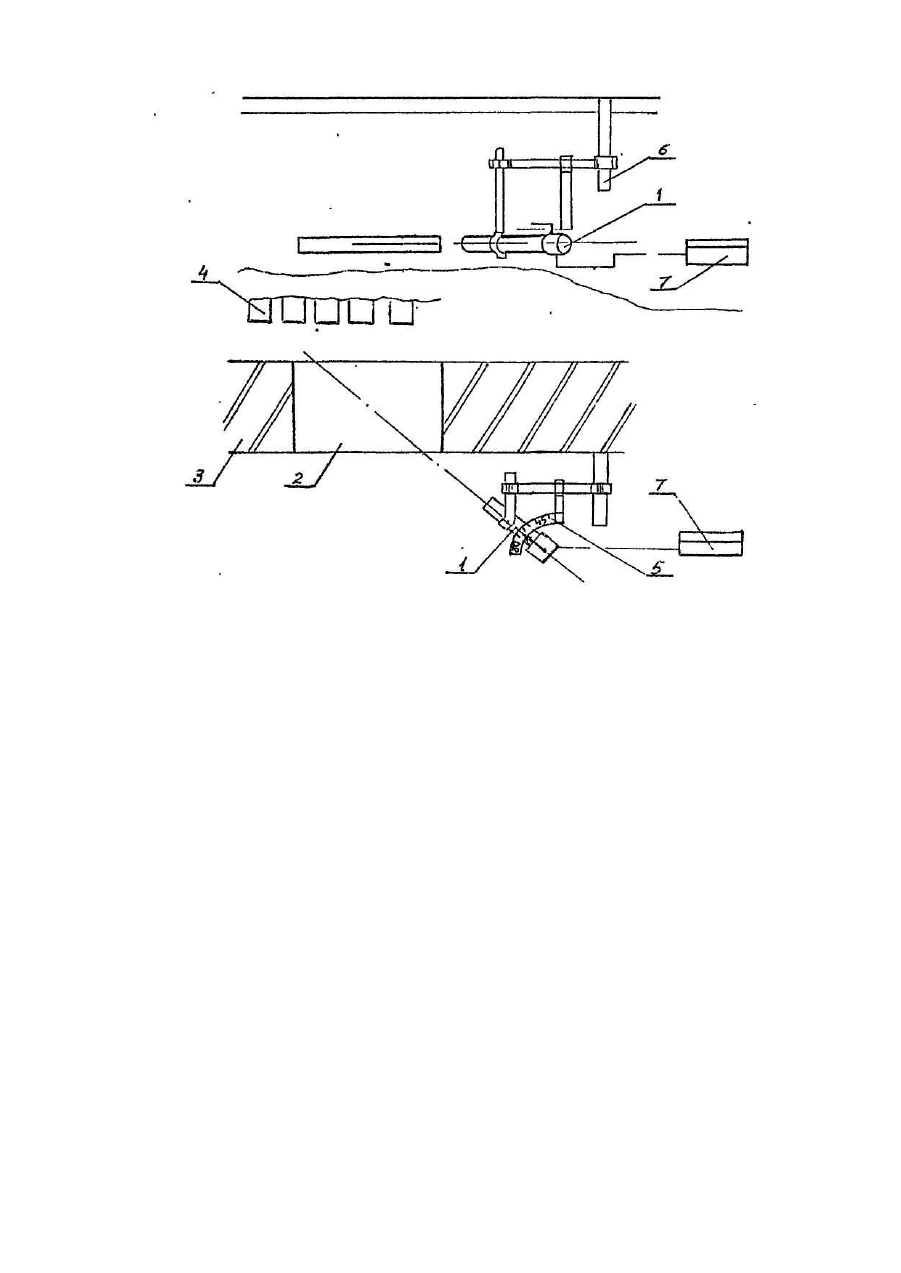

Изобретение относится к измерительной технике и может быть использовано для контроля температуры огнеупоров в обжиговых печах непрерывного действия. Известно решение измерения нагреваемых движущихся в печи изделий, когда пирометр визируется на садку. Недостатком этого контроля температуры является искажение выходного сигнала пирометра и соответственно большей погрешности из-за попадания в поле визирования пирометр пустот. В обжиговой печи непрерывного действия с одной стороны на тележке вдвигается сырой кирпич, с другой стороны печи выталкивается готовый продукт - обожженный кирпич. На тележках кирпич укладывается с пустотами (некоторые из них сквозные через всю тележку) для лучшего нагрева кирпича во внутренних слоях: По температуре поверхности крайнего слоя кирпича регулируется процесс обжига и расположение пирометра относительно этой поверхности является определяющим. Целью изобретения является повышение точности контроля. Поставленная цель достигается тем, что устройство для контроля температуры движущихся изделий содержащее пирометр, подключенный к вторичному прибору, снабжено блоком определения и ограничения угла расположения пирометра, причем пирометр расположен под углом 30-45° к контролируемой поверхности изделий. Расположение пирометра под определенным углом к поверхности огнеупоров позволяет исключить попадание в поле его визирования пустот между отдельными изделиями и в изделии и тем самым сделать реальным и точным измерение температуры поверхности. Оптимальная величина угла определяется двумя основными параметрами: 1 - исключить попадание в поле визирования пирометра пустот и проранов между кирпичами и внутри их 2 - в поле визирования пирометра не должно попадать более 25% боковой поверхности кирпича (его длины), при расположении кирпича торцом к стене обжиговой печи. Имеется определенный градиент температуры по длине кирпича от наружного торца к внутреннему. Распределение температуры по длине кирпича соответствует экспоненциальному закону с максимумом на угле внешнего торца кирпича. Поэтому визирование пирометра на часть боковой поверхности (если она не более 25 %) от внешнего торца не внесет существенной погрешности измерения температуры поверхности движущи хся кирпичей на тележке. На чертеже изображено устройство для контроля температуры поверхности кирпичей. Устройство содержит пирометр 1, визируемый через щель 2 в стене 3 печи на изделия 4, блок 5 определения и ограничения угла расположения пирометра 1, смонтированный на несущей арматуре 6, и вторичный прибор 7. Устройство работает следующим образом. В зависимости от расстояния между обжигаемыми кирпичами и стеной 3 печи с помощью блока 5 определяется угол визирования пирометра 1 (от 30-45°). Пирометр 1 с помощью несущей арматуры 6 и блока 5 визируется через щель 2 на изделия 4, крепится и подсоединяется ко вторичному прибору 7 с которого и снимаются показания. Устройство позволяет повысить точность контроля температуры, что обеспечивает повышение качества изделий.
