Пристрій для зводообрушення сипучих матеріалів в бункері

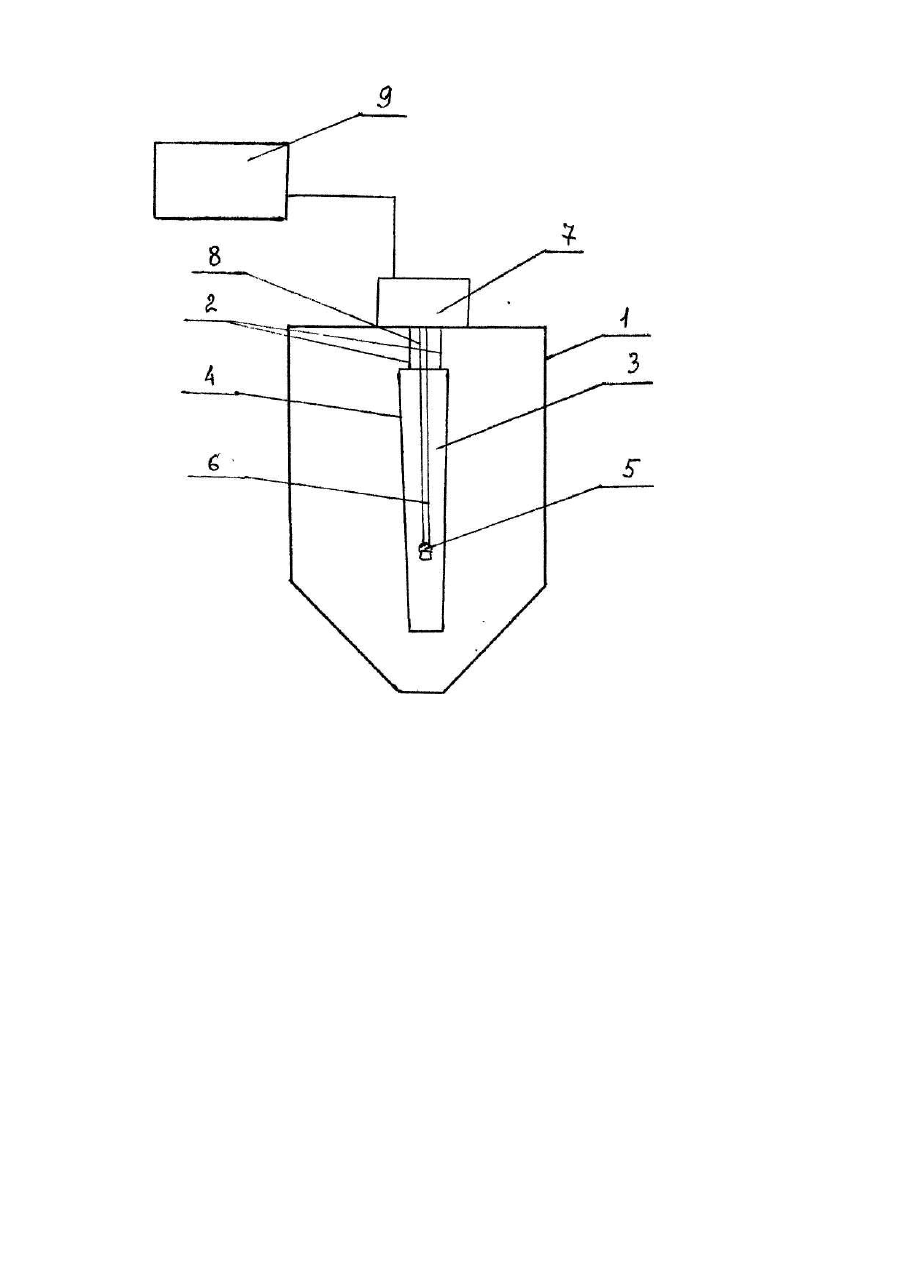

Изобретение относится к устройствам для сводообрушения сыпучих материалов в бункере и может быть использовано на предприятиях хлебопродуктов, пищевой и химической промышленности, производства строительных материалов и стеклотары и т.д. Известно устройство по авт.св. № 1719276, в котором слеживающийся сыпучий материал обрушают с помощью сводообрушителя, состоящего из вертикальной полой штанги, снабженной цепным конвейером с реверсивным двигателем, расположенного на ее конце рабочего органа, соединенного с корпусом бункера упругими элементами и вибровозбудителя. Причем, рабочий орган выполнен из двух соединенных основаниями конусов и прикреплен к штанге шарнирно верхней вершине. Недостатком описанного аналога является сложность конструкции, связанная с наличием большого числа вращающихся частей и громоздких цепей конвейеров. Наиболее близким по технической сущности и конструктивным признакам является устройство по авт.св. № 1394479 для сводообрушения сыпучих материалов в бункере, в котором рабочий орган выполнен в форме усеченного конуса, обращенного меньшим основанием в сторону выпускного отверстия бункера, прикреплен посредством упругих элементов к внутренней стенке бункера, и приводится в действие при помощи наружного вибровозбудителя. Недостатком этого устройства является наличие плоских упругих элементов в нижней и средней части бункера по ходу движения сыпучих материалов, что снижает эффективность сводообрушения. В основу настоящего изобретения были положены задачи создания такого устройства для сводообрушения сыпучих материалов в бункере, в котором использован рабочий орган такой формы и конструкции, которые обеспечили бы свободное перемещение сыпучих материалов, что значительно расширило бы технические возможности устройства. Это достигается тем,, что в устройстве для сводообрушения в бункере, содержащем размещенный по оси бункера с помощью упругих элементов рабочий орган и вибровозбудитель, рабочий орган выполнен в виде электроакустического вибровозбудителя, установленного с возможностью вертикального перемещения внутри обтекаемого звукопроницаемого коробарезонатора, имеющего форму сечения подобную форме выпускного отверстия бункера, и прикрепленного своим большим основанием к верхней внутренней стенке бункера. При этом, электроакустический вибровозбудитель имеет наружный привод и связан с звуковым генератором. Такое выполнение патентуемого устройства обеспечивает эффективность сводообрушения и расширение технологических возможностей при значительном упрощении конструкции. Сущность изобретения поясняется чертежом, на котором дана схема предлагаемого устройства. Устройство состоит из бункера 1, по оси которого к верхней внутренней стенке с помощью упругих пластин 2 прикреплен своим большим основанием рабочий орган 3, который выполнен в виде обтекаемого звукопроницаемого короба 4, в который помещен акустический вибровозбудитель 5, например, динамик, с возможностью вертикального перемещения посредством троса 6, связанного с наружным приводом 7, например, механической лебедкой. Акустический вибровозбудитель кабелем питания 8 соединен с звуковым генератором 9. При этом, короб 4 имеет форму сечения подобную форме выпускного отверстия бункера 1. Устройство включают во время выгрузки сыпучего материала из бункера 1, в зависимости от свойств материала (фактура, плотность, размеры частиц, влажность и т.д.), звуковым генератором 9 задают необходимую частоту колебания, которая передается на акустический вибровозбудитель 5, где преобразуется в звуковые колебания, волны которого накладываются на короб-резонатор 4 и переходят на сыпучий материал, приводя его в колебательное движение, и создавая, при этом, оптимальные условия для продвижения материала вдоль обтекаемого короба и предотвращая его, таким образом, от возможных сводообразований. Крепление короба к бункеру упругими пластинами 2, не гасят такие колебания. Перемещая акустический вибровозбудитель 5 посредством троса 6 и наружного привода 7, по вертикали в коробе-резонаторе 4 находят необходимое положение для обеспечения резонансного эффекта, способствующего продвижению сыпучего материала вдоль стенок короба. Кроме того, устройство можно переналадить применительно к разным формам выпускного отверстия и конфигурациям бункера, установив при этом короб соответствующей формой и сечения. Это обеспечивает дополнительное предотвращение сводообразований. Таким образом, патентуемое изобретение имеет очень простую конструкцию, работает с малой затратой электроэнергии и, как показали испытания, очень эффективно. Кроме того, оно имеет возможность быстрой переналадки и регулирования применительно к различным формам и конфигурациям бункера и видам сыпучего материала, что значительно расширяет его технологические возможности. Простота конструкции и технологические возможности устройства определяют его широкое промышленное применение. Предлагаемое устройство может быть использовано во многих промышленных процессах, связанных с транспортировкой и дозировкой сыпучих материалов, происходящих с образованием сводов.
