Спосіб виготовлення оптичного носія інформації
Номер патенту: 18884
Опубліковано: 25.12.1997
Автори: Крючин Андрій Андрійович, Костенко Ігор Олегович, Гриценко Костянтин Петрович
Формула / Реферат
1. Способ изготовления оптического носителя информации, заключающийся в нанесении на подложку в плазме электрического разряда в парах элементо-органического соединения пленки, чувствительной к лазерному излучению, отличающийся тем, что плазму возбуждают напряжением, частота которого удовлетворяет соотношению
где Na - количество молекул в объеме, смф-3;
Q - эффективное сечение диссоциации молекул, см2;
ν - скорость электронов, см/с;
nе - объемная концентрация электронов, см-3;
V- объем зоны осаждения, см3;
f - частота возбуждающего напряжения, Гц.
2. Способ изготовления оптического носителя информации по п. 1, οτличающийся тем, что удельная подводимая мощность в процессе нанесения регистрирующей среды изменяется по закону
где t - время нанесения, с;
А, В - эмпирические константы:
3. Способ изготовления оптического носителя информации по пп, 1 и 2, оτличающийся тем, что плазму зажигают в парах металлоорганических соединений общей формулы: M(CxHy)nClz, где 2≤ x ≤ 12, 2 ≤ у ≤ 16, 1≤ n ≤ 6, 1≤z≤ 2, Μ - металл из следующего ряда: Os, Ru, Ro, Pd, Pt.
Текст

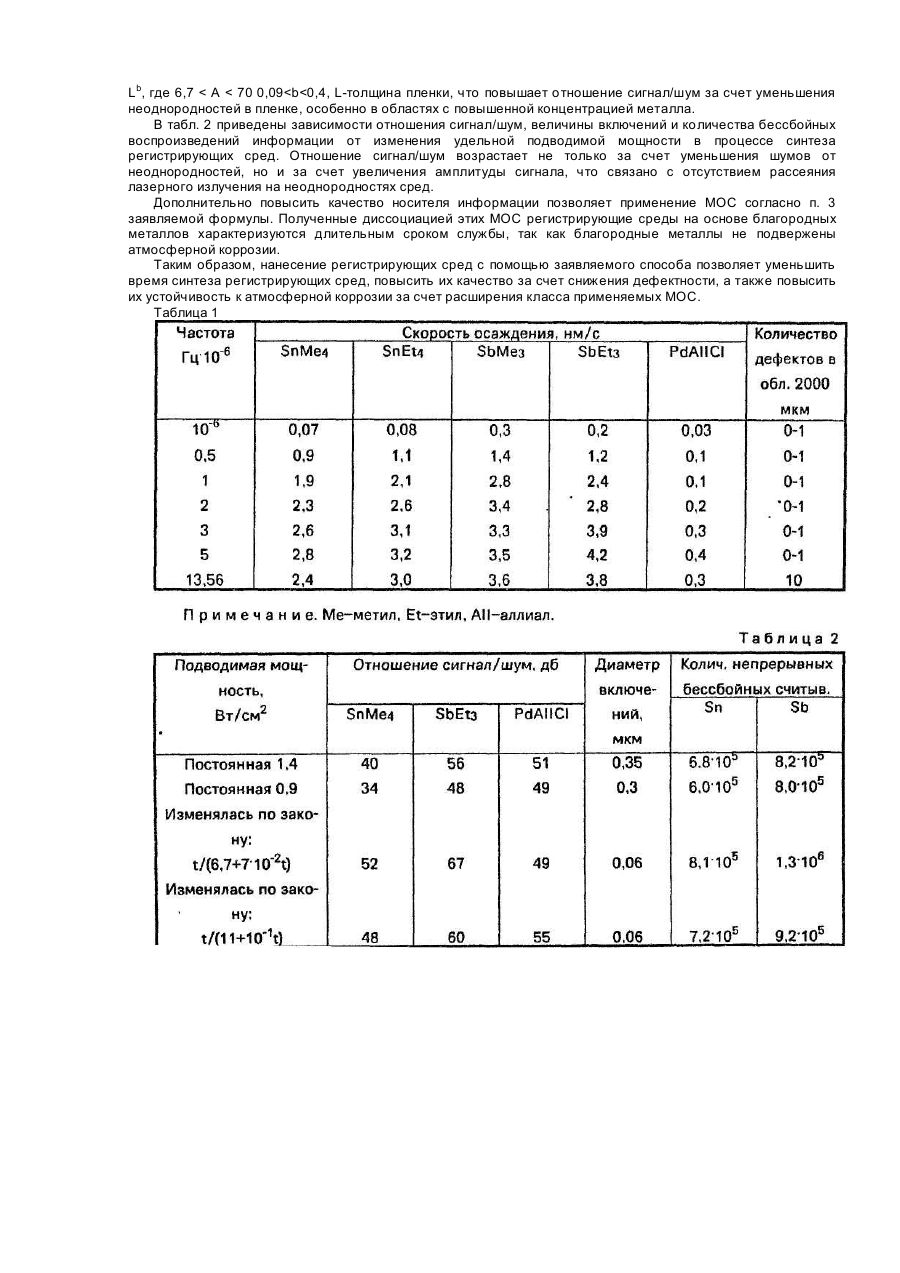

Изобретение относится к вычислительной технике и может быть использовано при производстве оптических носителей информации, например дисков, цилиндров, карт, лент и др. Наиболее близким по технической сущности к заявляемому является способ изготовления оптического носителя информации, который заключается в применении плазмы электрического разряда в парах элементоорганических соединений общей формулы P(CnH2n+1)x, M(OCnH2n+1)y или их смеси, где Р - один из следующих полупроводников и металлов: Те, Se, Cd (χx = 2); In, Bl, As, Sb (x = 3); Ge, Sn, Pb (x = 4); n = 1-4; Μ - один из следующих металлов: Со, Νi (у = 2); Сr (у=3), Ті (у = 4), а плазму возбуждают знакопеременным напряжением "меандр" с частотой, определяемой соотношением 10 t-1 ≤ f ≤ 5 Гц, где t Длительность процесса нанесения. Недостатком прототипа является использование напряжения низкой частоты в узком диапазоне, что не позволяет эффективно управлять процессами диссоциации и осаждения при изменении параметров плазмы. При использовании низкой частоты осаждения пленок осуществляется с низкой скоростью, низкого качества (большое количество дефектов), причем использование широкого числа металлооганических соединений (МОС) ограничено, так как для большинства МОС необходимо повышать температуру осаждения свыше 200°С, что не позволяет применять полимерные подложки или подложки с полимерными слоями. Регистрирующие среды, осажденные при температуре свыше 200°С, требуют более высокую энергию для записи информации. Задача заявляемого изобретения состоит в увеличении скорости нанесения регистрирующих сред, повышении качества носителя информации за счет повышения отношения сигнал/шум и количества бессбойных воспроизведений информации, а также времени хранения информации за счет расширения класса применяемых МОС. Решение поставленной задачи достигается тем, что в заявляемом способе плазму возбуждают напряжением, частота которого удовлетворяет соотношению где Na - количество молекул в объеме, см-3; Q - эффективное сечение диссоциации молекулы, см2; ν - скорость электронов, см/с; 3 nе - объемная концентрация электронов, см" ; V - объем зоны осаждения, см ; f - частота возбуждающего напряжения, Гц. Решение поставленной задачи так же достигается тем, что удельная подводимая мощность в процессе нанесения регистрирующей среды изменяется по закону P = t/(A+B*10-'2t), где Ρ - удельная подводимая мощность, Вт/см2; t - время нанесения, с; А, В - эмпирические константы, 6,7 < А
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for manufacturing an optical information carrier
Автори англійськоюKostenko Ihor Olehovych, Kriuchyn Andrii Andriiovych, Hrytsenko Kostiantyn Petrovych
Назва патенту російськоюСпособ изготовления оптического носителя информации
Автори російськоюКостенко Игорь Олегович, Крючин Андрей Андреевич, Гриценко Константин Петрович
МПК / Мітки
МПК: G11B 7/26
Мітки: інформації, носія, оптичного, виготовлення, спосіб
