Пристрій для контролю кількості матеріалу у бункері

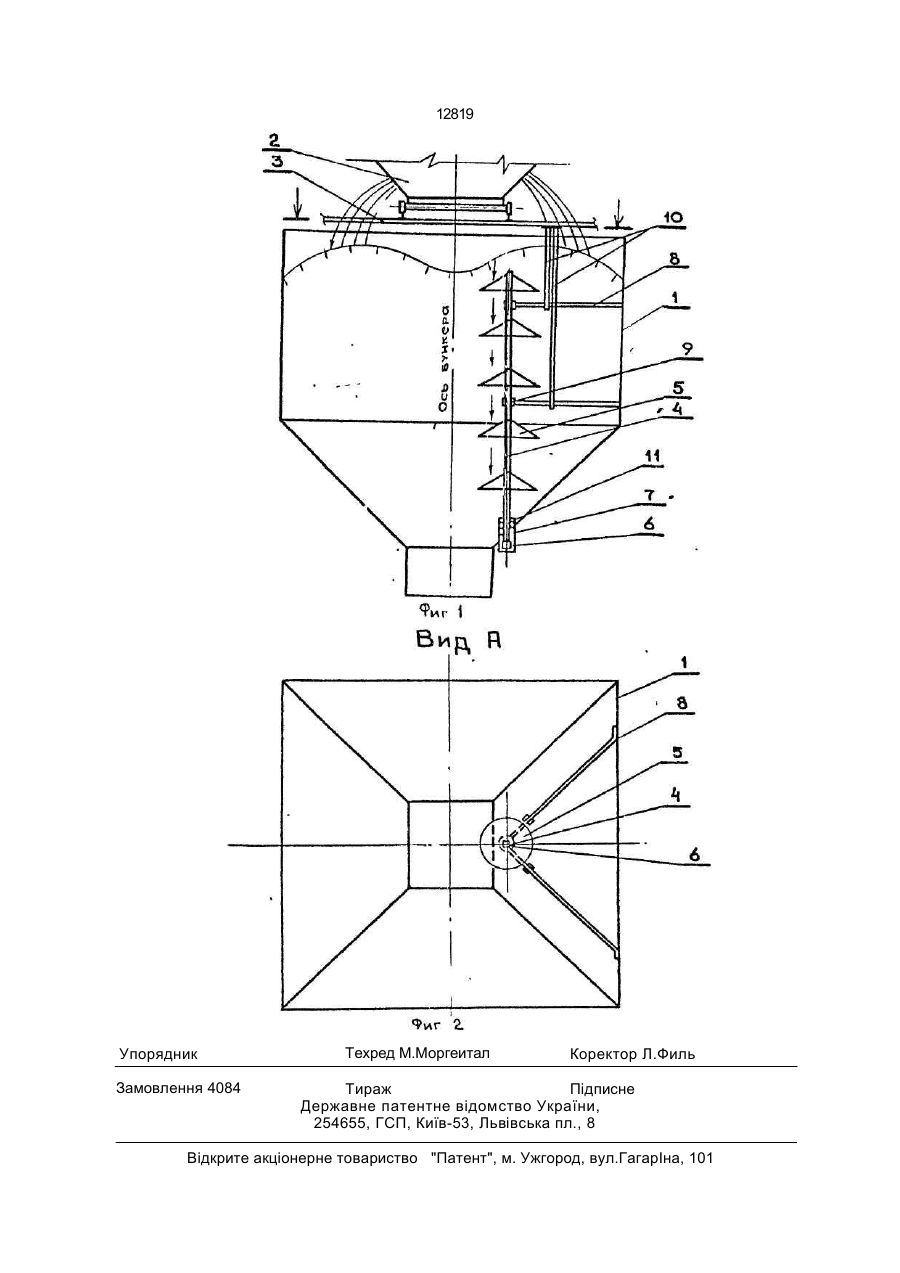

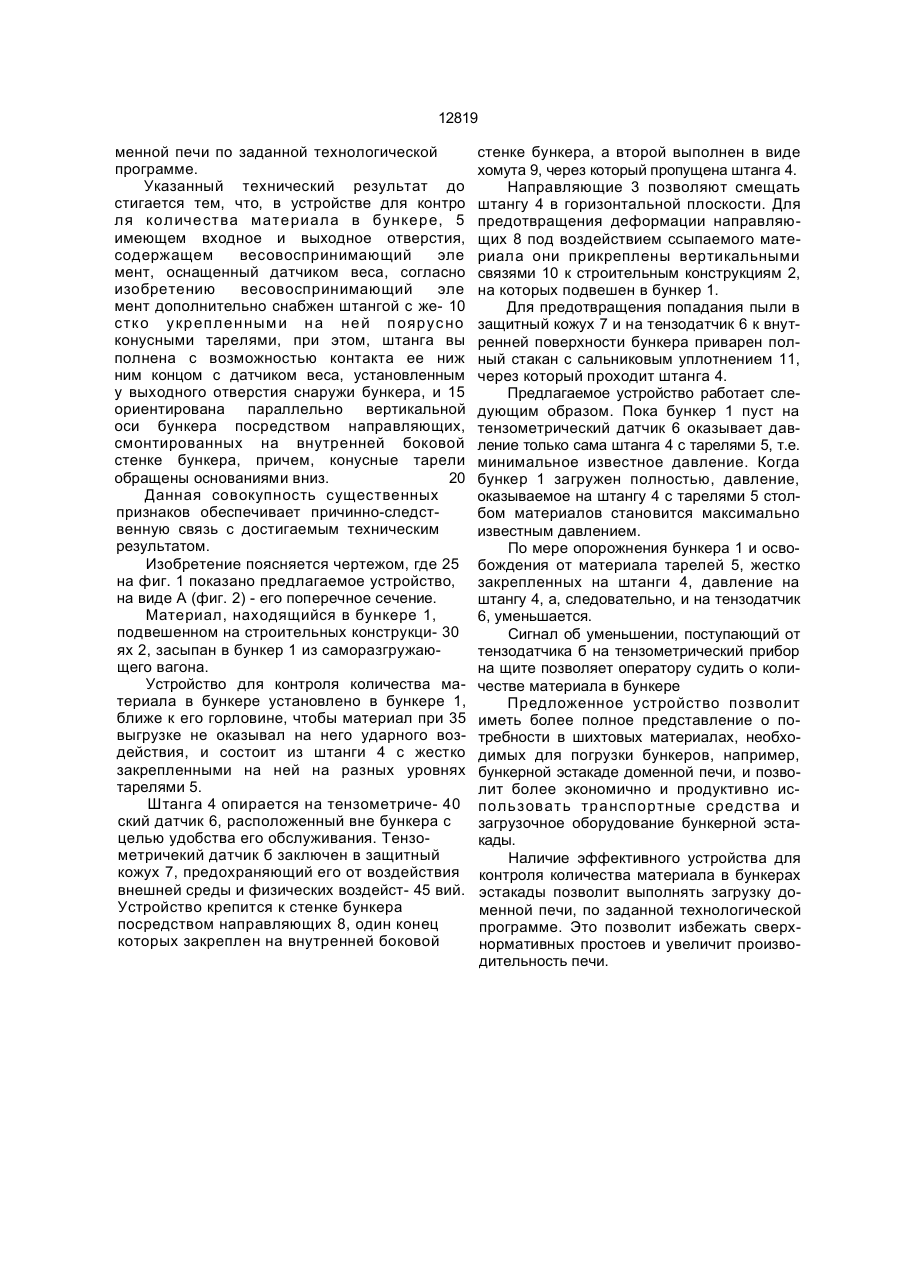

Устройство для контроля количества материала в бункере, имеющем входное и выходное отверстия, содержащее весовоспринимающий элемент, оснащенный датчиком веса, о т л и ч а ю щ е е с я тем, что весовоспринимающий элемент дополнительно снабжен штангой с жестко укрепленными на ней поярусно конусными тарелями, при этом, штанга выполнена с возможностью контакта ее нижним концом с датчиком веса, установленным у выходного отверстия снаружи бункера, и ориентирована параллельно вертикальной оси бункера посредством направляющих, смонтированных на внутренней боковой стенке бункера, причем, конусные тарели обращены основаниями вниз. Изобретение относится к весоизмерительной технике и может быть использовано во всех отраслях народного хозяйства, где необходимо измерять массу и уровень материалов в бункере. Известно устройство контроля уровня материала в бункере, содержащее несколько датчиков уровня, установленных на контролируемых отметках [1]. Недостатком устройства является постоянное потребление электроэнергии всеми датчиками, а также сложность и громоздкость электроцепей всей системы контроля. Наиболее близким по технической сущности к предлагаемому устройству является устройство для измерения массы материала в секционном бункере, содержащее датчики реакций опор, на которые установлен бун кер, и блок измерения суммарного выходного сигнала этих датчиков [2]. Недостатком данного устройства является его сложная электроцепь, а также работоспособность лишь в случае, если бункер опирается на датчики веса и неработоспособность в случае, если бункер подвешен на строительных конструкциям и нет возможности опереть его через конструкции на датчики веса, как это зачастую имеет место, например, на бункерных эстакадах доменных печей. В основу изобретения поставлена задача усовершенствовать устройство для контроля количества материала в бункере путем изменения конструкции, ряда элементов обеспечивающем возможность контакта весовоспринимающего элемента с датчиком веса, что позволяет выполнять загрузку до С > ю оэ О 12819 менной печи по заданной технологической программе. Указанный технический результат до стигается тем, что, в устройстве для контро ля кол ичества материала в бункере, 5 имеющем входное и выходное отверстия, содержащем весовоспринимающий эле мент, оснащенный датчиком веса, согласно изобретению весовоспринимающий эле мент дополнительно снабжен штангой с же- 10 стк о у кр епл ен ным и н а не й п ояру с но конусными тарелями, при этом, штанга вы полнена с возможностью контакта ее ниж ним концом с датчиком веса, установленным у выходного отверстия снаружи бункера, и 15 ориентирована параллельно вертикальной оси бункера посредством направляющих, смонтированных на внутренней боковой стенке бункера, причем, конусные тарели обращены основаниями вниз. 20 Данная совокупность существенных признаков обеспечивает причинно-следственную связь с достигаемым техническим результатом. Изобретение поясняется чертежом, где 25 на фиг. 1 показано предлагаемое устройство, на виде А (фиг. 2) - его поперечное сечение. Материал, находящийся в бункере 1, подвешенном на строительных конструкци- 30 ях 2, засыпан в бункер 1 из саморазгружающего вагона. Устройство для контроля количества материала в бункере установлено в бункере 1, ближе к его горловине, чтобы материал при 35 выгрузке не оказывал на него ударного воздействия, и состоит из штанги 4 с жестко закрепленными на ней на разных уровнях тарелями 5. Штанга 4 опирается на тензометриче- 40 ский датчик 6, расположенный вне бункера с целью удобства его обслуживания. Тензометричекий датчик б заключен в защитный кожух 7, предохраняющий его от воздействия внешней среды и физических воздейст- 45 вий. Устройство крепится к стенке бункера посредством направляющих 8, один конец которых закреплен на внутренней боковой стенке бункера, а второй выполнен в виде хомута 9, через который пропущена штанга 4. Направляющие 3 позволяют смещать штангу 4 в горизонтальной плоскости. Для предотвращения деформации направляющих 8 под воздействием ссыпаемого материала они прикреплены вертикальными связями 10 к строительным конструкциям 2, на которых подвешен в бункер 1. Для предотвращения попадания пыли в защитный кожух 7 и на тензодатчик 6 к внутренней поверхности бункера приварен полный стакан с сальниковым уплотнением 11, через который проходит штанга 4. Предлагаемое устройство работает следующим образом. Пока бункер 1 пуст на тензометрический датчик 6 оказывает давление только сама штанга 4 с тарелями 5, т.е. минимальное известное давление. Когда бункер 1 загружен полностью, давление, оказываемое на штангу 4 с тарелями 5 столбом материалов становится максимально известным давлением. По мере опорожнения бункера 1 и освобождения от материала тарелей 5, жестко закрепленных на штанги 4, давление на штангу 4, а, следовательно, и на тензодатчик 6, уменьшается. Сигнал об уменьшении, поступающий от тензодатчика б на тензометрический прибор на щите позволяет оператору судить о количестве материала в бункере Предложенное устройство позволит иметь более полное представление о потребности в шихтовых материалах, необходимых для погрузки бункеров, например, бункерной эстакаде доменной печи, и позволит более экономично и продуктивно исполь зовать транспортные средства и загрузочное оборудование бункерной эстакады. Наличие эффективного устройства для контроля количества материала в бункерах эстакады позволит выполнять загрузку доменной печи, по заданной технологической программе. Это позволит избежать сверхнормативных простоев и увеличит производительность печи. 12819 Упорядник Замовлення 4084 Техред М.Моргеитал Коректор Л.Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
