Пристрій для розділу і групування штучних виробів

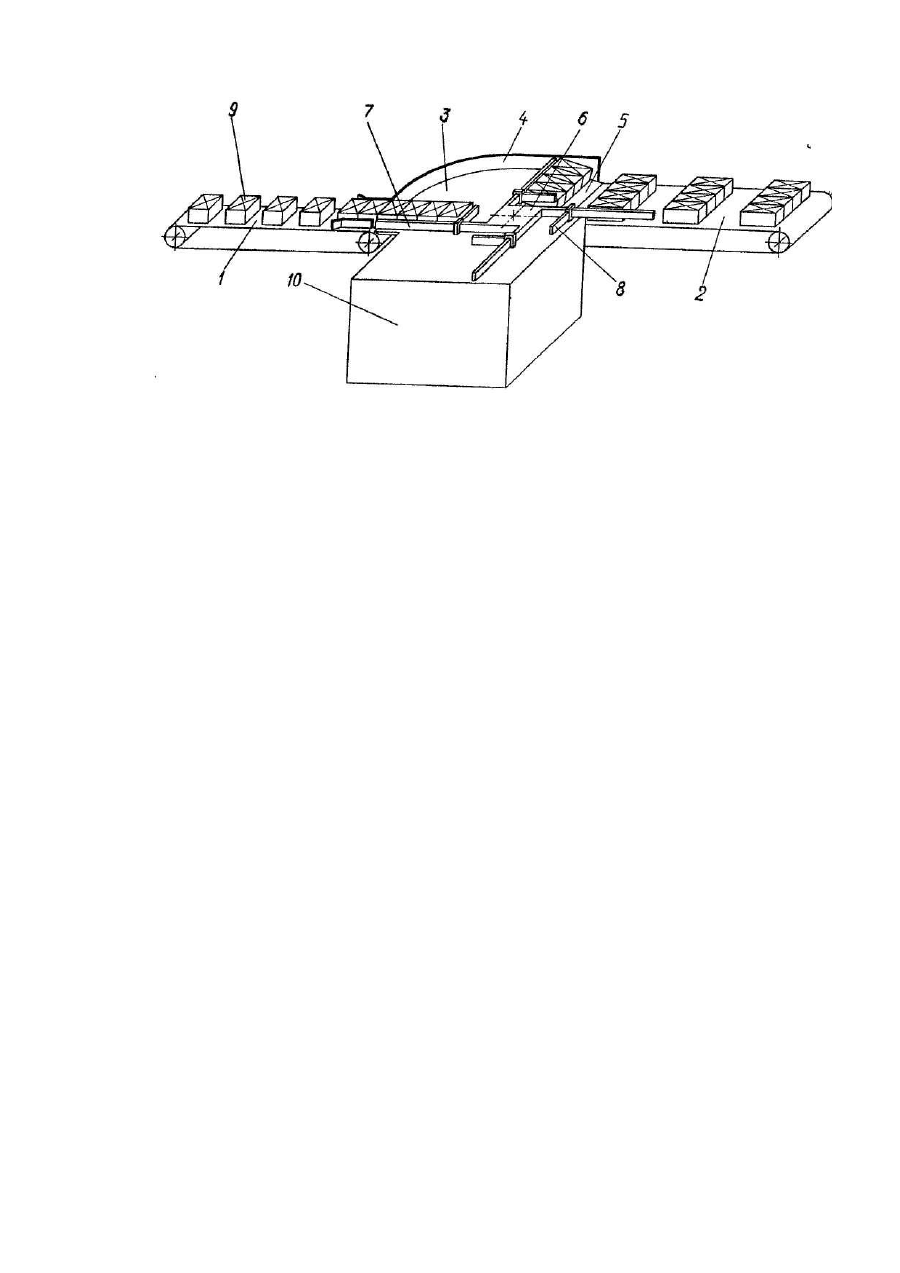

Изобретение относится к транспортно-манипулирующим устройствам, преимущественная область применения механизация ПРТС - работ. Известно устройство(прототип) для разделения потока штучных предметов на два потока, содержащее подающий и отводящий конвейеры, размещенный между ними приемный стол с делителем и направляющие [1]. Делитель представляет собой пару кинематически связанных между собой звездочек, выемки которых соответствуют форме предметов, а торцы их зубьев имеют форму частей окружности. Недостатком этого устройства является невозможность группирования штучных предметов на потоке и их переориентация в горизонтальной плоскости с целью улучшения процесса их упаковки. В основу изобретения поставлена задача создания устройства для разделения и группирования штучных изделий, в котором предложена новая конструкция приемного стола и делителя, при этом обеспечивается возможность автоматического отделения от потока и группирования требуемого количества штучных изделий, осуществления в случае необходимости переориентации в горизонтальной плоскости, за счет чего достигается универсальность устройства, а также повышается качество подачи изделий с целью их упаковки и упрощается конструкция устройства. Поставленная задача решается тем, что в устройстве для разделения и группирования штучных изделий, содержащем подающий и отводящий конвейеры, размещенный между ними приемный стол с делителем. Согласно изобретению делитель установлен с возможностью шагового вращения и выполнен с крестообразно расположенными делящими полками, при этом на каждой из І4их установлены с возможностью перемещения вдоль полки и перпендикулярно плоскости приемного стола плоские стойкиупоры, а приемный стол ограничен криволинейной боковой поверхностью, выполненной по радиусу вращения делителя с возможностью контакта с концом его полки. Причинно-следственная связь между существенными признаками заявляемого изобретения и достигаемым техническим результатом заключается в следующем. Делитель установлен с возможностью шагового вращения на приемном столе, размещенном между подающим и отводящим конвейерами и выполнен с крестообразно расположенными делящими полками, на каждой из которых установлены с возможностью перемещения вдоль полки плоские стойки-упоры. Приемный стол ограничен криволинейной боковой поверхностью, выполненной по радиусу вращения делителя с возможностью контакта с концом полки делителя. При вращении делитель автоматически отделяют от потока штучных изделий, подающихся на приемный стол подающим конвейером, требуемое их количество, регулируемое величиной зазора между стойкойупором и криволинейной боковой поверхностью приемного стола и перемещает их по радиусу вращения на наклонный спуск, с которого штучные изделия сходят на отводящий конвейер. При этом производится их переориентация в горизонтальной плоскости, что может быть необходимым для реализации последующего процесса упаковки штучных изделий. Пои развороте отводящего конвейера на 90° переориентация производиться не будет. За счет этого достигается универсальность устройства, а также повышается качество подачи изделий с целью их упаковки и упрощается конструкция устройства по сравнению с прототипом. На чертеже показано устройство для разделения потока штучных изделий. Устройство содержит подающий конвейер 1, отводящий конвейер 2, расположенный между ними приемный стол 3, который ограничен криволинейной боковой поверхностью 4 и снабжен наклонным спуском 5. Перпендикулярно приемному столу 3 смонтирован делитель 6 с возможностью шагового вращения в горизонтальной плоскости. Радиус вращения делителя 6 определяет радиус кривизны криволинейной боковой поверхности 4. Делитель 6 выполнен с крестообразно расположенными делящими полками 7, на каждой из которых установлены с возможностью перемещения вдоль полки и перпендикулярно плоскости приемного стола 3 плоские стойки - упоры 8. Точка закрепления плоской стойки-упора 8 на делящей полке делителя 6 определяет количество перемещаемых штучных изделий 9. Устройство смонтировано на раме 10. Устройство работает следующим образом. Штучное изделие 9 подающим конвейером 1 доставляется на приемный стол 3, перемещение по которому осуществляется за счет взаимного подталкивания штучных изделий друг другом. При подходе штучных изделий 9 к стойке-упору 8 делитель 6 совершает вращение на один шаг (1 /4 оборота). При этом делящая полка 7 делителя 6 отсекает от потока штучных изделий 9 определенное их количество и перемещает вдоль ограничительной криволинейной боковой поверхности 4 к наклонному спуску 5, по которому изделия сходят к отводящему конвейеру 2. Происходит группирование и переориентация штучных изделий 9. Данный цикл повторяется. В случае разворота отводящего конвейера 2 на 90° переориентация штучных изделий 9 не производится. Использование предлагаемого изобретения позволяет упростить конструкцию устройства, повысить универсальность и надежность его в работе.
