Пристрій для переміщення і передачі виробів

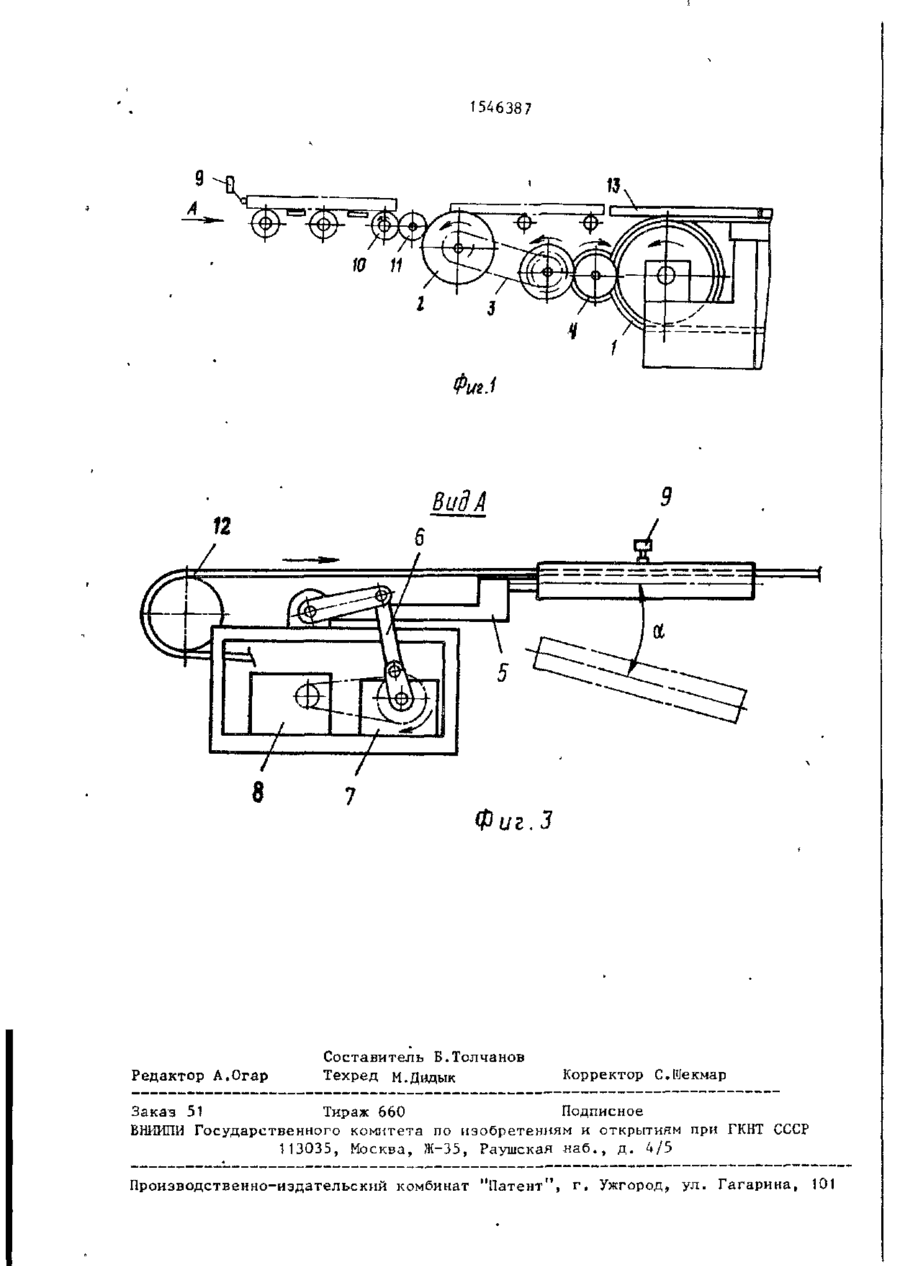

Изобретение относится к технологическому оборудованию и предназначено для перемеЕіения изделий с конвейера (К) на К. Цель - повышение надежности работы устройства. Устройство содержит подающий К 1, консольно рас Фиг I положенный рольганг (Р) 5 и приемный К в виде параллельно расположенных между роликами Р 5 приводных элементов, состоящих из прорезиненных лент 12. Между К 1 и Р 5 установлены ускоряющий механизм в виде приводных дисков (Д) 2, кинематически связанных через клиноременную и фрикционную передачи с К 1, и паразитный фрикционный Д 11. При этом Р 5 имеет привод поворота в вертикальной плоскости и путевой переключатель 9 управления последним. Гипсовая плита 13 подается К 1 через Д 2 и Р 5. Ближайший к К 1 ролик 10 Р 5 в горизонтальном положении имеет возможность вращения от Д 2 через Д 11 в поднятом положении Р 5. Воздействуя на переключатель 9, плита 13 включает на опускание привод поворота Р 5, и он передает плиту 13 на ленты 12, отводящие плиту от Р 5. 1 з.п. ф-лы, 3 ил. 1546387 Изобретение относится к технологическому оборудованию, используемому на предприятиях строительных материалов , и предназначено для перемещения изделий, в частности звукопоглощающих гипсовых плит, с подающего сборочного конвейера на приемный. Цель изобретения - повышение надежности работы устройства. На фиг.1 показано устройство, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - вид А на фиг.1. Устройство содержит і подающий конвейер 1 з ускоряющий механизм в виде приводных дисков 2, связанных посредством клиноременной 3 и фрикционной 4 передач с приводным барабаном подающего конвейера 1, и перегрузочный узел в виде консольного рольганга 5 с приводом поворота в вертикальной плоскости в виде кривошипно-шатунного механизма 6, однооборотной муфты 7, двигателя 8 и путевого переключателя 9. Ближний к подающему конвейеру 1 ролик 10 консольно установленного рольганга 5 в горизонтальном положении имеет возможность вращения от одного из приводных дисков 2 ускоряїощего механизма через паразитный фрикционный диск 11. 1Q 15 20 приводных дисков 2, гипсовые плиты 13 со скоростью, в 3-4 раза превышающей скорость подающего конвейера 1, перемещают на рольганг 5. Далее плиты 13 под действием приводного ролика 10 перемещаются к путевому переключателю 9. В результате воздействия плиты 13 на путевой переключатель 9 приводят в действие однобортную муфту 7, которая посредством кривошипно-шатунного механизма 6 поворачивает в наклонное вниз положение консольный рольганг 5. При этом плита 13 опускается на ленты 12 приемного конвейера, с помощью которого направляется на склад готовой продукции. После ухода плиты 13 консольный рольганг 5 кривошипно-шатунным механизмом 6 приводят в исходное горизонтальное положение. Далее цикл повторяется. Ф о р м у л а и з о б р е т е н и я 25 1. Устройство для перемещения и передачи изделий, включающее подающий конвейер, консольно расположенный рольганг с приводом поворота в 30 вертикальной плоскости и путевым переключателем управления последним и приемный конвейер в виде параллельно Устройство содержит также приемрасположенных между роликами рольганный конвейер, рабочая ветвь которого га приводных элементов, о т л и ч а выполнена в виде нескольких паралю щ е е с я тем, что, с целью повылельно расположенных в одной плоскос35 шения надежности работы устройства, ти приводных элементов из прорезиненоно снабжено ускоряющим механизмом, ных лент 12 с возможностью прохода выполненным в виде приводных дисков, между ними в вертикальной плоскости кинематически связанных посредством роликов консольного рольганга 5 и пе4Q клиноременной и фрикционной передач . редачи на ленты 12 звукопоглощающих с подающим конвейером, и паразитным гипсовых плит 13. фрикционным диском, установленным Устройство работает следующим обмежду приводными дисками ускоряющего разом. механизма и рольгангом с возможностью В начале процесса перемещения и 45 взаимодействия с последними и ближайпередачи плит 13 ролики консольного шим к подающему конвейеру роликом рольганга 5 передаточного узла распорольганга в горизонтальном положении ложены в горизонтальном положении. последнего. В действие устройство приводят вклю2. Устройство по п.1, о т л и чением приводов подающего конвейера сп ч а ю щ е е с я тем, что привод по1, передаточного узла и приемного ворота рольганга в вертикальной плосконвейера. кости выполнен в виде двигателя, одЗвукопоглощающие плиты 13 подаюнооборотной муфты, электрически свящим конвейером 1 плавно перемещают занной с путевым переключателем, и •к приводным дискам 2 ускоряющего ме' кривошипно-шатунного механизма. ханизма. Попадая в зону действия 1546387 Вид А Фиг.З Редактор А.Огар Составитель Б.Толчанов Техред м.Дидык Корректор С.Шекмар Заказ 51 Тираж 660 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
