Патрон

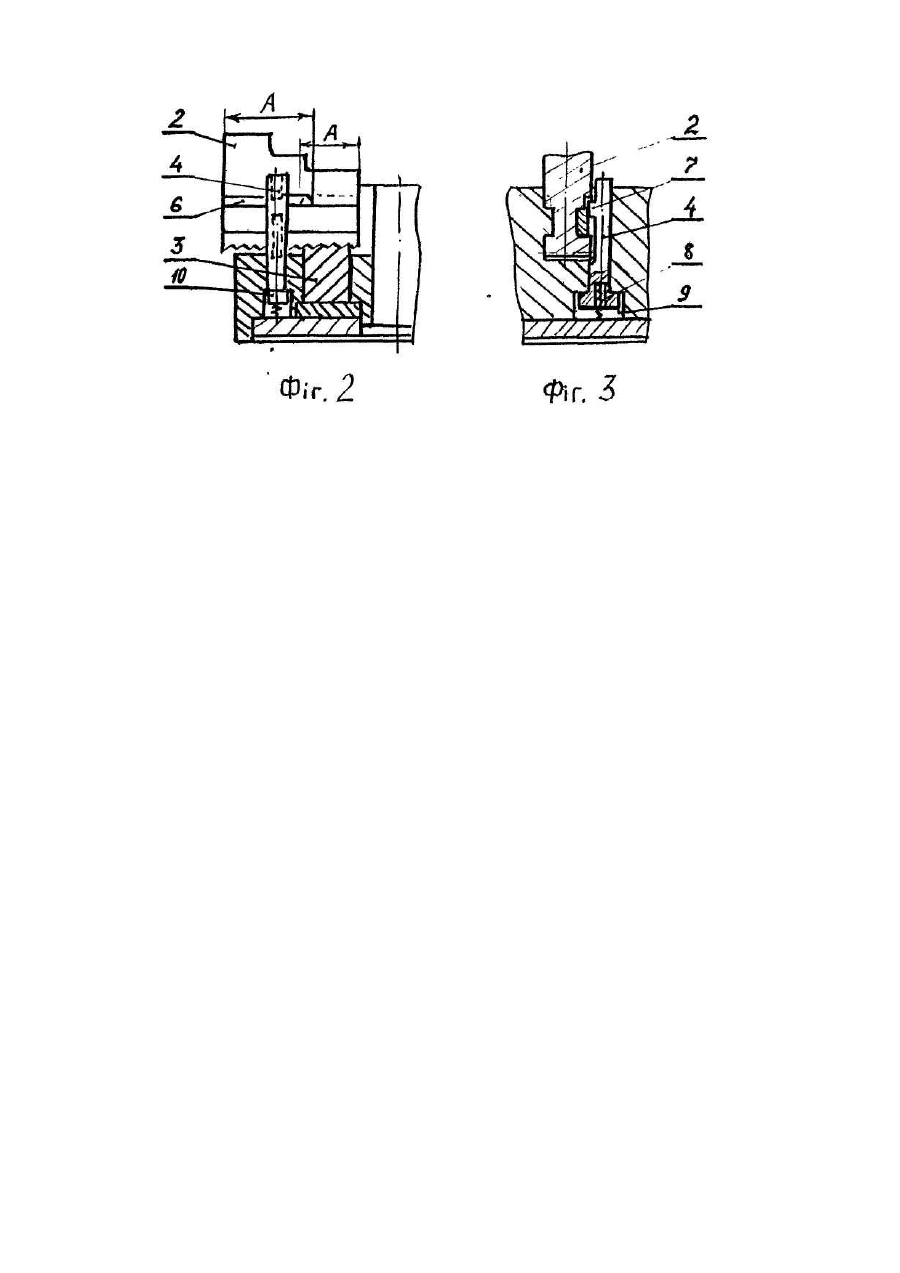

Винахід відноситься до металообробки, а саме до токарних патронів і може бути використаний для затиску оброблюваних деталей в токарних чи круглошліфувальних верстатах. Прототипом є кулачковий патрон за заявкою Японії за № 55-3083 [Реферативная информация "Изобретения в СССР и за рубежом", № 7,1980, вып. №26]. Цей патрон виконаний у вигляді корпуса, в радіальних пазах якого розміщені кулачки. Для блокування від випадання кулачків в їх неробочому стані встановлено фіксатор, що має вигляд підпружиненого циліндричного пальця з скошеним зубом, І під дією додаткового механізму входять у впадину між зубами кулачка. Недоліком такого типу блокування кулачків є складність конструкції фіксатора (присутній додатковий механізм, що діє на палець фіксатора) і ненадійність фіксації: в разі поломки зубчатого зчеплення фіксатор не працює. В основу винаходу покладено завдання конструкцію фіксатора від випадання кулачків з корпусу патрона зробити значно простішою - у вигляді циліндричного пальця, що діє безпосередньо на корпус кулачка, без додаткового механізму і більш надійною, а саме: фіксацію проводити не з рейкою чи з зубами кулачка, а безпосередньо з корпусом рухомого кулачка, що дає можливість утримувати останні в корпусі патрона І при поломці рейкового зубчатого зчеплення. На фіг. 1 показана аксонометрична проекція патрона з вирізом місця, де встановлений фіксатор; на фіг.2,3 - розрізи патрона взаємо перпендикулярними плоскостями, що проходять через вісь фіксатора. Патрон має корпус 1, з можливістю рухатись в радіальних пазах, встановлені затискні кулачки 2, що в зацепленні з косозубими рейками 3 і фіксатор 4. В рейках З відсутні на всій довжині похилі зуби, а розміщений паз 5. В кулачку 2, відповідно в обох бокових гранях виконано паз 6 на робочу довжину А, що забезпечує перестановку першого на 180°. В пазу 6 знаходиться виступ фіксатора 7. В нижній частині фіксатора 4 розміщена пружина 8. В корпусі 1 є паз 9, в якому знаходиться зрізаний бурт фіксатора 10. Патрон працює таким чином. Для перестановки кулачків 2 на відповідний затискуваний діаметр оброблюваної деталі, необхідно щоб паз 5 рейки співпадав з боковими направляючими кулачка 2, що дає останньому можливість вільно пересуватись по радіальних пазах корпусу 1. В такому стані, при непередбаченому обертанні патрона, а також в робочому стані патрона, при поломці рейкового зчеплення, кулачки 2 самовільно випадають у відцентровому напрямі з корпусу патрона 1. Щоб цьому запобігти, в корпус патрона 1, поруч з кожним кулачком 2, введений підпружинений фіксатор 4, який своїм виступом 7 входить в канавку 6 І підтягується до верхньої стінки цієї канавки пружиною 8. Верхня частина фіксатора 4 виступає з корпусу 1, а нижня має зрізаний бурт 10, що входить в паз 9, чим запобігає прокручування фіксатора навколо своєї осі. Кулачок 2 може пересуватись по радіальних пазах лише на довжину робочого ходу А, яка визначається довжиною пазу 6 при дотику кінця останнього до виступу 7 фіксатора 4. Для зняття і перестановки кулачків 2 на 180° треба натиснути на верхню виступаючу частину фіксатора 4, при цьому ввіжметься пружина 8, виступ 7 вийде із паза 6, що забезпечить вільне пересування кулачка 2.
