Запобіжна муфта

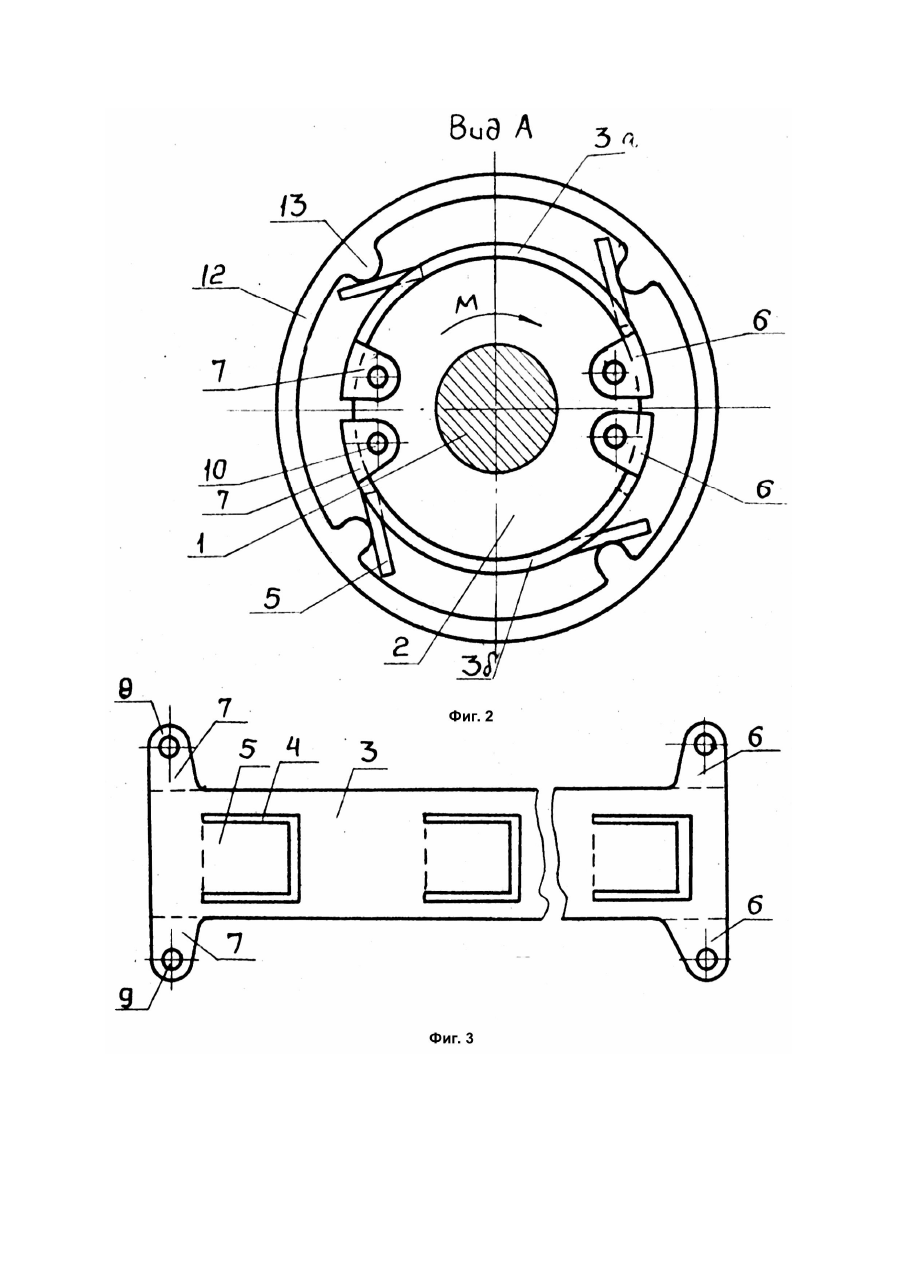

Изобретение относится к машиностроению и может быть использовано для соединения соосных валов. Прототипом изобретения является предохранительная муфта [2], содержащая две концентричне расположенные полумуфты и размещенное между ними соединительное звено, выполненное в виде кольца из упругого материала с гибкими элементами, имеющими форму язычков, расположенных в контакте с наружной полумуфтой. Известная полумуфта содержит упругий элемент, что усложняет конструкцию муфты и повышает трудоемкость изготовления и сборки. Задачей, поставленной в основу изобретения, является усовершенствование предохранительной муфты путем упрощения конструкции упругого элемента и крепления последнего к одной из полумуфт. Технический результат упрощена конструкция, сборка и снижена трудоемкость изготовления. Поставленная задача решается тем, что в предохранительной муфте, содержащей две полумуфты, на одной из которых закреплены упругие элементы, контактирующие боковыми поверхностями с упорами, закрепленными на другой полумуфте, согласно изобретению упругий элемент выполнен из листового упругого материала в виде двух полуколец с окнами, в которых расположены отогнутые под углом лапки, концы каждого полукольца прикреплены к ведущей полумуфте. Кроме того, концы каждого полукольца прикреплены к полумуфте при помощи проушин с отверстиями, через которые пропущены пальцы, установленные в сквозных отверстиях полумуфты. На фиг.1 изображена предохранительная муфта, общий вид; на фиг.2 - вид по стрелке А на фиг, 1; на фиг.3 - в развернутом виде упругий элемент. Предлагаемая предохранительная муфта содержит ведущий вал 1 с фланцем 2, на котором закреплен упругий элемент 3, выполненный из листового упругого материала в виде двух полуколец 3а и 3б, с окнами 4, в которых расположены отогнутые под углом лапки 5. Концы каждого полукольца прикреплены к фланцу 2 при помощи проушин 6 и 7, выполненных за одно целое с полукольцами и снабженных отверстиями 8, 9 через которые пропущены пальцы 10, установленные в отверстиях фланца 2, ведомый вал 11 с полумуфтой 12, имеющий упоры в виде выступов 13 для взаимодействия с лапками 5 упругого элемента 3. Работает муфта следующим образом. Крутящийся момент с ведущего вала 1, фланец 2, упругий элемент 3 передается через лапки 5 на упоры 13 полумуфты 12 и ведомый вал 11. При возрастании крутящего момента выше предельного значения упругие лапки 5 элемента 3 отжимаются выступами 13 внутрь окон 4 и фланец 2 прокручивается не передавая момент на ведомый вал 11. Происходящая в этот период деформация лапок 5 в пределах упругости поглощает ударные нагрузки и гасит вибрацию. Предложенное техническое решение упрощает конструкцию и сборку предохранительной муфты по сравнению с прототипом и подобными муфтами.
