Стенд для видобування парів бензину з викидних газів

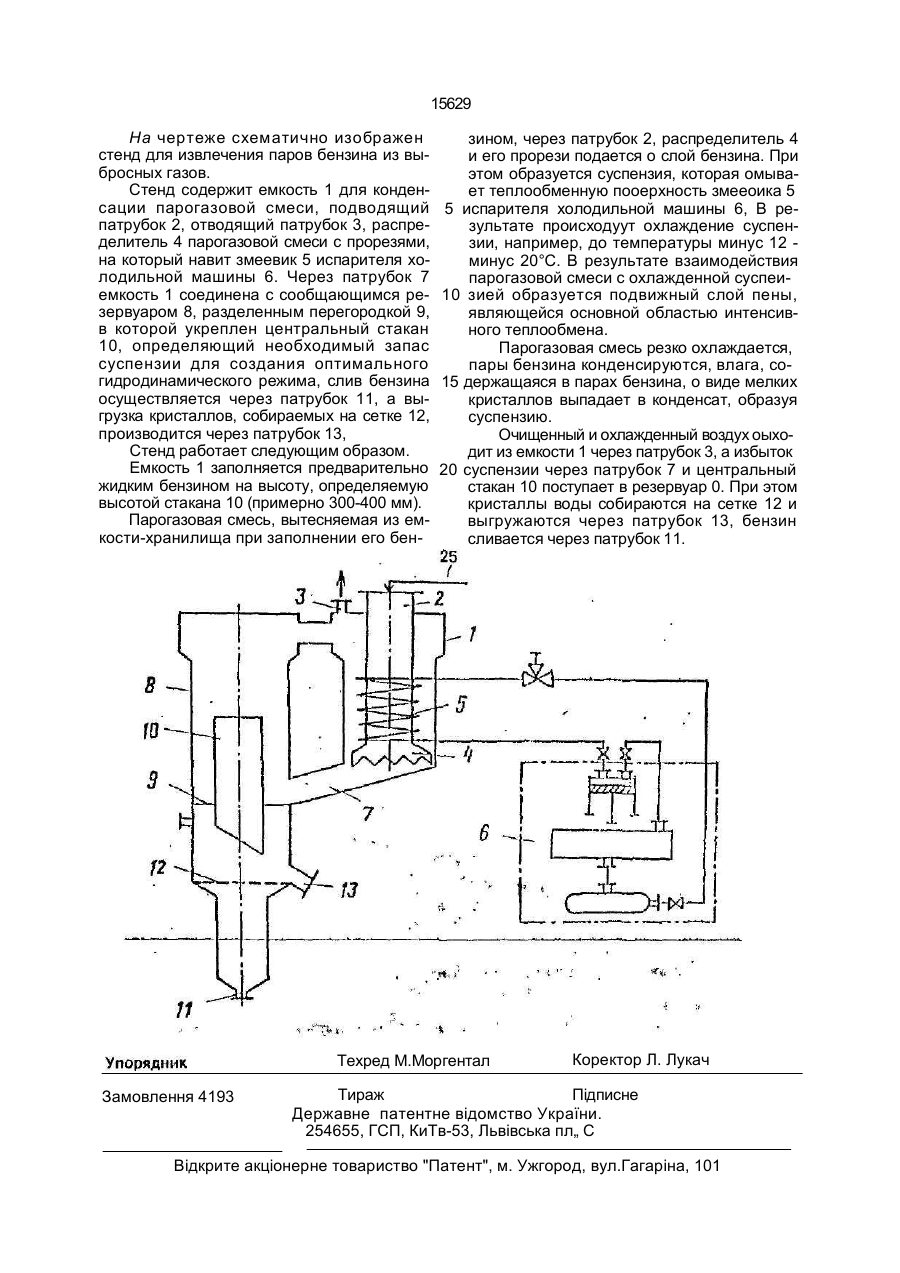

Стенд для извлечения паров бензина из выбросных газов, содержащий емкость, в жидкостной полости которой размещен змеевик охлаждения, подключенный к холодильной машине, причем емкость снабжена патрубками подвода парогазовой смеси и отвода сконденсированных паров, о т л и ч а ю щ и й с я тем, что патрубок подвода парогазовой смеси размещен выходным отверстием в жидкост ной полости под змеевиком охлаждения, а в патрубке отвода дополнительно установлены переливной стакан с перегородкой, отделяющей патрубок отвода от жидкостной полости емкости, и фильтровальная сетка с патрубком вывода твердых примесей, а в верхней части емкость снабжена патрубком вывода выбросных газов. С > Изобретение относится к области холодильной техники, в частности к устройствам охлаждения паровоздушных смесей, и может быть использовано для извлечения паров бензина из паровоздушной смеси, выбрасываемой в атмосферу при заполнении емкостей летучими нефтепродуктами. Известен стенд для извлечения паров бензина и» выбросных газов, содержащий емкость, в жидкостной полости которой размещен змеевик охлаждения, подключенный к холодильной машине, причем емкость снабжена патрубками подвода парогазовой смеси и отвода сконденсированных паров [1]. Недостатком такого стенда является небольшая степень извлечения паров Бензина из-за намерзания на теплообменной поверхности змеевика влаги, содержащейся в парах бензина. Цель изобретения-увеличение степени извлечения паров бензина. Указаннзя цель достигается тем, что в стенде для извлечения паров бензина из выбросных газов, содержащем емкость, в жидкостной полости которой размещен змеевик охлаждения, подключенный к холодильной машине, причем емкость снабжена патрубками подвода парогазовой смеси и отвода сконденсированных паров, патрубок подвода парогазовой смеси размещен выходным отверстием в жидкостной полости под змеевиком охлаждения, а в патрубке отвода дополнительно установлены переливной стакан с перегородкой, отделяющей патрубок отвода от жидкостной полости емкости, и фильтровальная сетка с патрубком вывода твердых примесей, а в верхней части емкость снабжена патрубком вывода выбросных газов. ел о ю о О 15629 На чертеже схематично изображен стенд для извлечения паров бензина из выбросных газов. Стенд содержит емкость 1 для конденсации парогазовой смеси, подводящий патрубок 2, отводящий патрубок 3, распределитель 4 парогазовой смеси с прорезями, на который навит змеевик 5 испарителя холодильной машины 6. Через патрубок 7 емкость 1 соединена с сообщающимся резервуаром 8, разделенным перегородкой 9, в которой укреплен центральный стакан 10, определяющий необходимый запас суспензии для создания оптимального гидродинамического режима, слив бензина осуществляется через патрубок 11, а выгрузка кристаллов, собираемых на сетке 12, производится через патрубок 13, Стенд работает следующим образом. Емкость 1 заполняется предварительно жидким бензином на высоту, определяемую высотой стакана 10 (примерно 300-400 мм). Парогазовая смесь, вытесняемая из емкости-хранилища при заполнении его бен зином, через патрубок 2, распределитель 4 и его прорези подается о слой бензина. При этом образуется суспензия, которая омывает теплообменную пооерхность змееоика 5 5 испарителя холодильной машины 6, В результате происходуут охлаждение суспензии, например, до температуры минус 12 минус 20°С. В результате взаимодействия парогазовой смеси с охлажденной суспеи10 зией образуется подвижный слой пены, являющейся основной областью интенсивного теплообмена. Парогазовая смесь резко охлаждается, пары бензина конденсируются, влага, со15 держащаяся в парах бензина, о виде мелких кристаллов выпадает в конденсат, образуя суспензию. Очищенный и охлажденный воздух оыходит из емкости 1 через патрубок 3, а избыток 20 суспензии через патрубок 7 и центральный стакан 10 поступает в резервуар 0. При этом кристаллы воды собираются на сетке 12 и выгружаются через патрубок 13, бензин сливается через патрубок 11. Техред М.Моргентал Замовлення 4193 Коректор Л. Лукач Тираж Підписне Державне патентне відомство України. 254655, ГСП, КиТв-53, Львівська пл„ С Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
