Композиція для теплоізоляційного матеріалу
Номер патенту: 19061
Опубліковано: 25.12.1997
Автори: Пєтухов Ігор Павловіч, Савчук Віктор Степанович, Єфанова Віра Василівна, Котлик Петро Миколаєвич
Формула / Реферат
Композиция для теплоизоляционного материала, включающая золь кремниевой кислоты и базальтовый наполнитель, отличающаяся тем, что она в качестве базального наполнителя содержит базальтовую чешую размером 0,1-5,0 мм, толщиной 0,4-4,0 мкм и дополнительно поливинилацетат, при следующем соотношении компонентов, мас.%:
Золь кремниевой кислоты (в пересчете на SiO2) 0,4-4,0
Поливинилацетат 0,5-6,0
Базальтовая чешуя размером 0,1-5,0-мм
толщиной 0,4-4,0 мкм Остальное
Текст

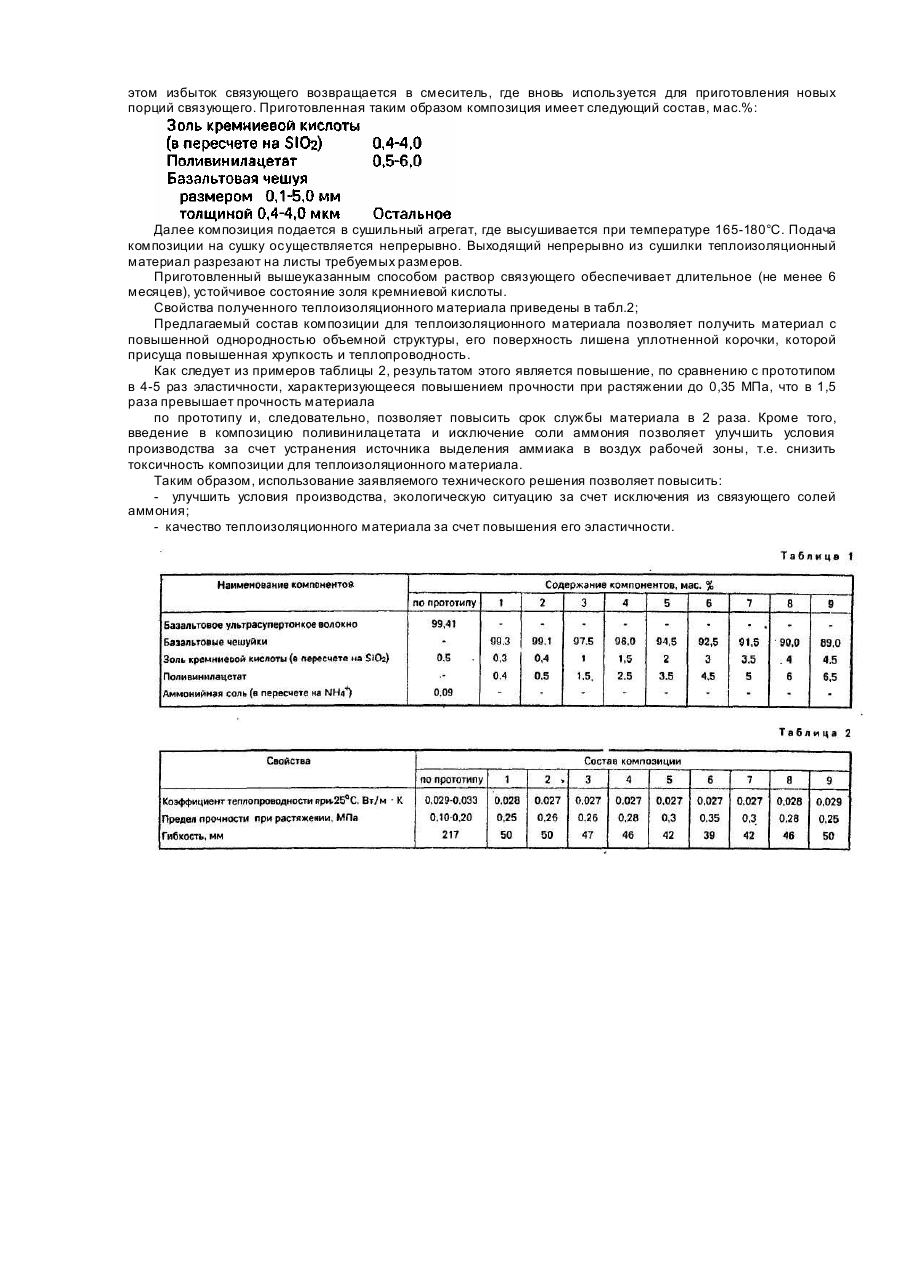

Изобретение относится к теплоизоляционным материалам, в частности - к теплоизоляционному картону, плитам на основе минерального наполнителя и может быть использовано в строительной промышленности, бытовой технике. Известна смесь для изготовления теплоизоляционного материала[1], включающая керамическое волокно, золь кремниевой кислоты и аммонийную соль при следующем соотношении компонентов, мас.ч.: Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является смесь для приготовления теплоизоляционного материала [2], включающая базальтовое ультрасупертонкое волокно, золь кремниевой кислоты и аммонийную моль при следующем соотношении компонентов, мас.ч.: Недостатками известных смесей является низкая эластичность, обусловленная образующейся жесткой структурой полимерного связующего, а также высокая токсичность смеси из-за наличия соли аммония в составе связующего. Задача изобретения - создание полимерной композиции, в которой за счет количественного и качественного состава ингредиентов достигается повышение эластичности материала. Поставленная задача решается тем, что композиция для теплоизоляционного материала, включающая золь кремниевой кислоты, базальтовый наполнитель, согласно изобретению, в качестве базальтового наполнителя содержит базальтовую чешую размером 0,1-50,0 мм, толщиной 0,4-4,0 мкм и дополнительно поливинилацетат при следующем соотношении компонентов, мас.ч.: При совмещении золя кремниевой кислоты и поливинилацетата в составе связующего макромолекулы поливинилацетата обволакивают цепи золя кремниевой кислоты, образуя более длинные гибкие цепи смешанного связующего, обладающего высокой адсорбционной и адгезионной способностью. Процесс гелирования этого связующего протекает при более низкой температуре, чем температура парообразования воды на поверхности материала, поэтому коллоидные частицы золя кремниевой кислоты не диффундируют из вн утренних слоев материала к периферийным совместно с диффундирующей влагой. Благодаря этому образующаяся объемная структура связующего о тличается повышенной однородностью, т.е. поверхность его лишена уплотненной корочки, которой присущи повышенная хрупкость и теплопроводность. С другой стороны, используемая в качестве минерального наполнителя композиции базальтовая чешуя, благодаря определенной степени дисперсности и форме частиц, образует за счет ориентации в горизонтальных параллельных слоях стр уктуру типа "ши ферной крыши". Такая структура наполнителя обладает развитой поверхностью химически активных центров, которые химически взаимодействуют со связующим, обладающим высокой адсорбционной и адгезионной способностью, с образованием топологической структуры материала с повышенной эластичностью. Кроме того, введение в композицию поливинилацетата и исключение соли аммония, являющейся источником выделения аммиака при нагревании, позволяет снизить токсичность композиции для теплоизоляционного материала. Для приготовления композиций использовался золь кремниевой кислоты по ТУ-48-1919-02-84 с концентрацией по двуокиси кремния 3,5-4,5 мас.%; по окиси натрия - 0,05 мас.%; рН = 8,2-10,0; плотностью 1,01-1,022 г/см 3; поливинилацетат - ТУ-6-05-05-901А-88; базальтовую чешую-ТУ-130-15-001-90. Составы композиций приведены втабл.1. Связующее получали простым смешением компонентов в смесителе при тщательном перемешивании при следующем соотношении, мас.%: Наполнитель композиции - базальтовая чешуя размером 0,1-5,0 мм и толщиной 0,4-4,0 мкм непрерывно подается из бункера транспортером, движущимся со скоростью 0,5-0,6 м/мин. Связующее вводят в наполнитель способом полива в виде плоской струи по всей ширине транспортера. Для удаления избытка связующего транспортер с композицией пропускают через вакуум-камеру. При этом избыток связующего возвращается в смеситель, где вновь используется для приготовления новых порций связующего. Приготовленная таким образом композиция имеет следующий состав, мас.%: Далее композиция подается в сушильный агрегат, где высушивается при температуре 165-180°С. Подача композиции на сушку осуществляется непрерывно. Выходящий непрерывно из сушилки теплоизоляционный материал разрезают на листы требуемых размеров. Приготовленный вышеуказанным способом раствор связующего обеспечивает длительное (не менее 6 месяцев), устойчивое состояние золя кремниевой кислоты. Свойства полученного теплоизоляционного материала приведены в табл.2; Предлагаемый состав композиции для теплоизоляционного материала позволяет получить материал с повышенной однородностью объемной структуры, его поверхность лишена уплотненной корочки, которой присуща повышенная хрупкость и теплопроводность. Как следует из примеров таблицы 2, результатом этого является повышение, по сравнению с прототипом в 4-5 раз эластичности, характеризующееся повышением прочности при растяжении до 0,35 МПа, что в 1,5 раза превышает прочность материала по прототипу и, следовательно, позволяет повысить срок службы материала в 2 раза. Кроме того, введение в композицию поливинилацетата и исключение соли аммония позволяет улучшить условия производства за счет устранения источника выделения аммиака в воздух рабочей зоны, т.е. снизить токсичность композиции для теплоизоляционного материала. Таким образом, использование заявляемого технического решения позволяет повысить: - улучшить условия производства, экологическую ситуацию за счет исключения из связующего солей аммония; - качество теплоизоляционного материала за счет повышения его эластичности.
ДивитисяДодаткова інформація
Назва патенту англійськоюA composition for heat insulation material
Автори англійськоюYefanova Vira Vasylivna, Pietukhov Ihor Pavlovich, Savchuk Viktor Stepanovych, Kotlyk Petro Mykolaiovych
Назва патенту російськоюКомпозиция для теплоизоляционного материала
Автори російськоюЕфанова Вера Васильевна, Петухов Игорь Павлович, Савчук Виктор Степанович, Котлик Петр Николаевич
МПК / Мітки
МПК: C04B 28/24, C04B 14/14, C04B 38/00
Мітки: теплоізоляційного, композиція, матеріалу
Код посилання
<a href="https://ua.patents.su/2-19061-kompoziciya-dlya-teploizolyacijjnogo-materialu.html" target="_blank" rel="follow" title="База патентів України">Композиція для теплоізоляційного матеріалу</a>
Попередній патент: Костюм для захисту від високих температур
Наступний патент: Пристрій для порційного подавання тварині рідких кормових або лікарських речовин
Випадковий патент: Розгалужуючий агент для полікарбонату
