Маса для виготовлення теплоізоляційного матеріалу

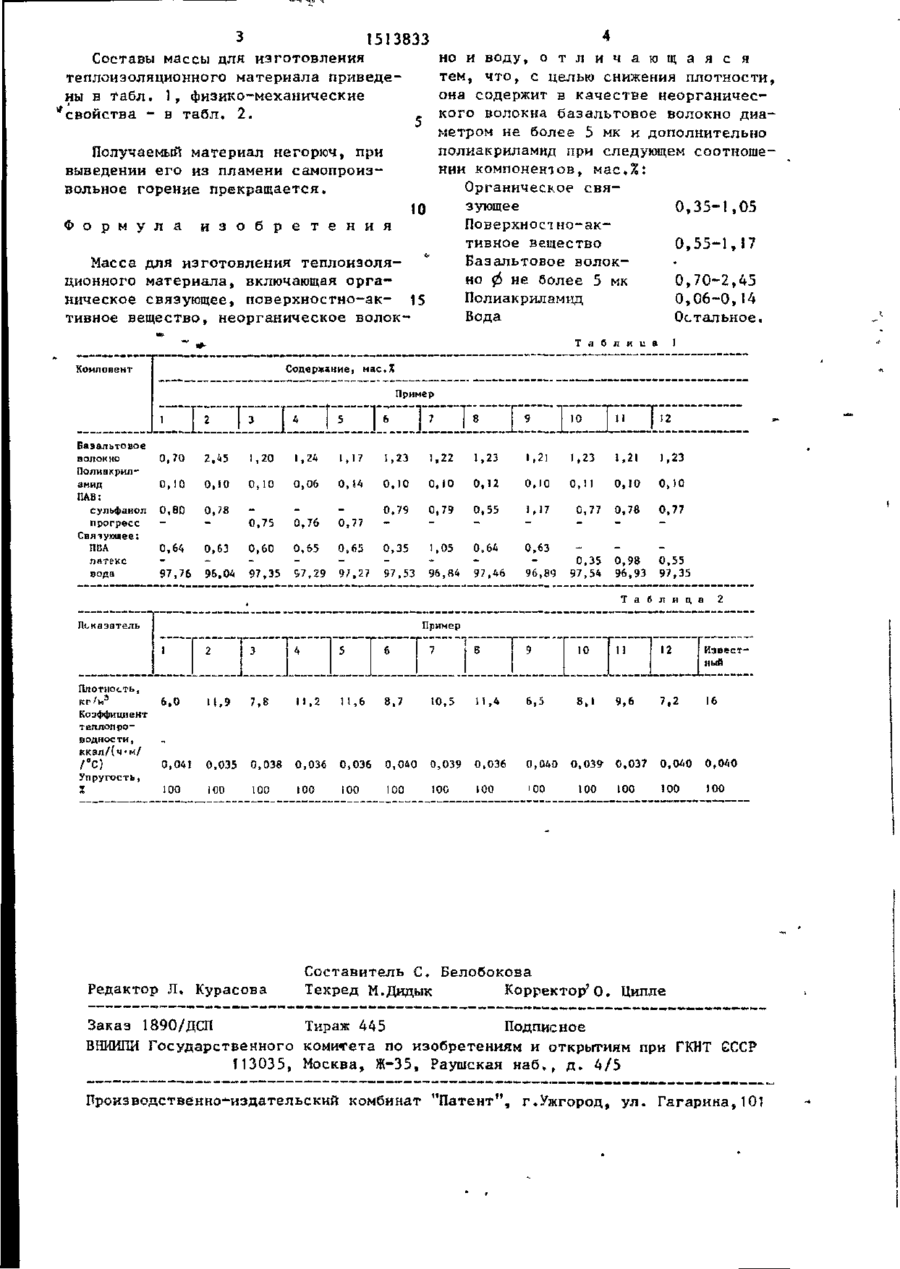

о о о Їо\ ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЄСПУБЛИН (19) SU,,,, 1513833 А (5D4 С 04 В 26/20. 14/38 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4239981/31-33* (22) 05.05.87 (71) Специальное конструкторско-технологическое бюро Института химии поверхности АН УССР (72) А.А. Чуйко, Н.Г. Качановский, И.Г. Черныш, В.И. Ромицын, Н.В. По лова, З.Б. Куцин, Е.М. Кормнова, Э.Г. Кутная и М.Г. Кузаков (53) Ь99.96(088.8) (56)"Авторское свидетельство СССР № 724485, кл. С 04 В 38/10, 1980. Авторское свидетельство СССР № 887552, кл. С 04 В 38/00, 1981. Изобретение относится к производству теплоизоляционных материалов и может быть использовано в судостроении, авиапромышленности и др. отраслях промышленности, где необходима теплоизоляция с низкой плотностью. Цель изобретения - снижение плотности. В качестве поверхностно-активного вещества (ПАВ) используют моющее средство "Прогресс" (ТУ 38.10719-77), сульфанол и другие. В качестве органического связующего используют 52%-ную поливииилацетатную дисперсию (ПВА) (ГОСТ 18992-80), латекс синтетического каучука "Неопол" (ТУ 38.103581-85) и др. Полиакриламид в данной композиции выполняет одновременно роль стабилиза37-89 (54) МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА (57) Изобретение относится JC производству теплоизоляционных материалов и может быть использовано в судостроении, авиапромьшшенности и др. отраслях промышленности, где необходима теплоизоляция с низкой плотностью. С целью снижения плотности масса для изготовления теплоизоляционного материала содержит, мае.%; органическое связующее 0,35-1,05; поверхностно-активное вещество 0,55-1,17; базальтовое волокно диаметром не более 5 мк 0,70-2,45; полиакриламид 0,06-0,14; вода остальное. Плотность полученного материала 6,0-11,6 кг/м . 2 табл. тора пены и связующего. При этом эффективность стабилизирующего действия полиакриламида усиливается при взаимодействии с базальтовым волокном, образующим каркас материала*. Технология изготовления заключается в следующем. Базальтовое волокно диаметром не более 5 мк диспергируют путем перемешивания в течение 5 мин, затем вводят органическое связующее и перемешивают еще 1 _мин, после чего выдерживают смесь в течение 10-20 мин, добавляют 1%-ный раствор полиакриламида, сульфанол и вспенивают смесь 2-3 мин до кратности пены, равной 2,5-3. с Смесь формуют и высушивают при 1 10120°С, после чего проводят термообработку при 200 С в течение 2 ч. (Л 00 00 w ее З 1513833 Составы массы для изготовления теплоизоляционного материала приведены в табл. 1, физико-механические 'свойства - в табл. 2. . но и воду, о т л и ч а ю щ а я с я тем, что, с целью снижения плотности, она содержит в качестве неорганического волокна базальтовое волокно диаметром не более 5 мк и дополнительно полиакриламид при следующем соотношеПолучаемый материал негорюч, при нии компонентов, мас.%: выведении его из пламени самопроизОрганическое свявольное горение прекращается. зующее 0,35-1,05 10 Поверхносіно-акФ о р м у л а и з о б р е т е н и я тивяое вещество 0,55-1,17 Базальтовое волокМасса для изготовления теплоизоляно 0 не более 5 мк 0,70-2,45 ционного материала, включающая органическое связующее, поверхностно-ак- 15 Полиакриламид 0,06-0,14 тивное вещество, неорганическое волокВода Остальное. Т а б л и ц а Содержание , мае л компонент П1ІА латекс вода 1 Пример 1 1 1 1 12 1, 20 1. 24 1, 17 I , 23 1,22 1, 23 1 ,2] 1,23 1, 21 1. 23 0 . 10 0, 10 0 , 06 0, І4 0, !0 0,10 0 , 12 0 JO 0,11 о, 10 0, 10 о, 8D 0 , 78 0 , 75 0 , 76 0 , 77 о. 79 _ 0,79 о. 55 1 .17 0,77 0 , 78 о. 77 о. 64 0, S3 96 ,04 о, 60 о. 65 0, 65 9 ; ,27 о. 35 1,05 96,84 0, 64 97 , 4 6 0 ,63 0, 70 2 . 45 о, Ю 97 ,76 97 . 3 5 57 , 2 9 97 , 5 3 96,89 0,35 97,54 о, 98 96 . 9 3 0 , 55 97 , 3 5 Т а б л и ц а , Показатель 2 Тример 1 Плотность, кг 'н Коэффициент теплопроводности, ккал/{ч-м/ /°С) Упругость, 7. 1 6 3 9 1 11 5 2 8 1 1 ,о 4 1 базальтовое волокно Полиакриламид ПАВ: сульфанол прогресс Связующее: I 12 1 15 1 S 19 4 И ,9 7. 8 11 , 2 11 ,6 8, 7 10,5 1) ,4 6 ,5 0, 041 0 035 0, 038 0 036 о, 036 0 040 0,039 0 . 036 0 ,040 100 100 100 !00 100 100 100 100 '00 6, 0 6 11 1 3 і ,0 І 11 8,1 9, 6 1 1 12 1 Известный 7, 2 І6 0 , 040 0,040 100 100 Редактор Л, Курасова 0,039- 0 , 037 100 100 Составитель С. Белобокова Техред М.Дидык Корректор'0. Ципле Заказ 1890/ДСП Тираж 445 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР Т13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно^издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
