Гідропідживлювач

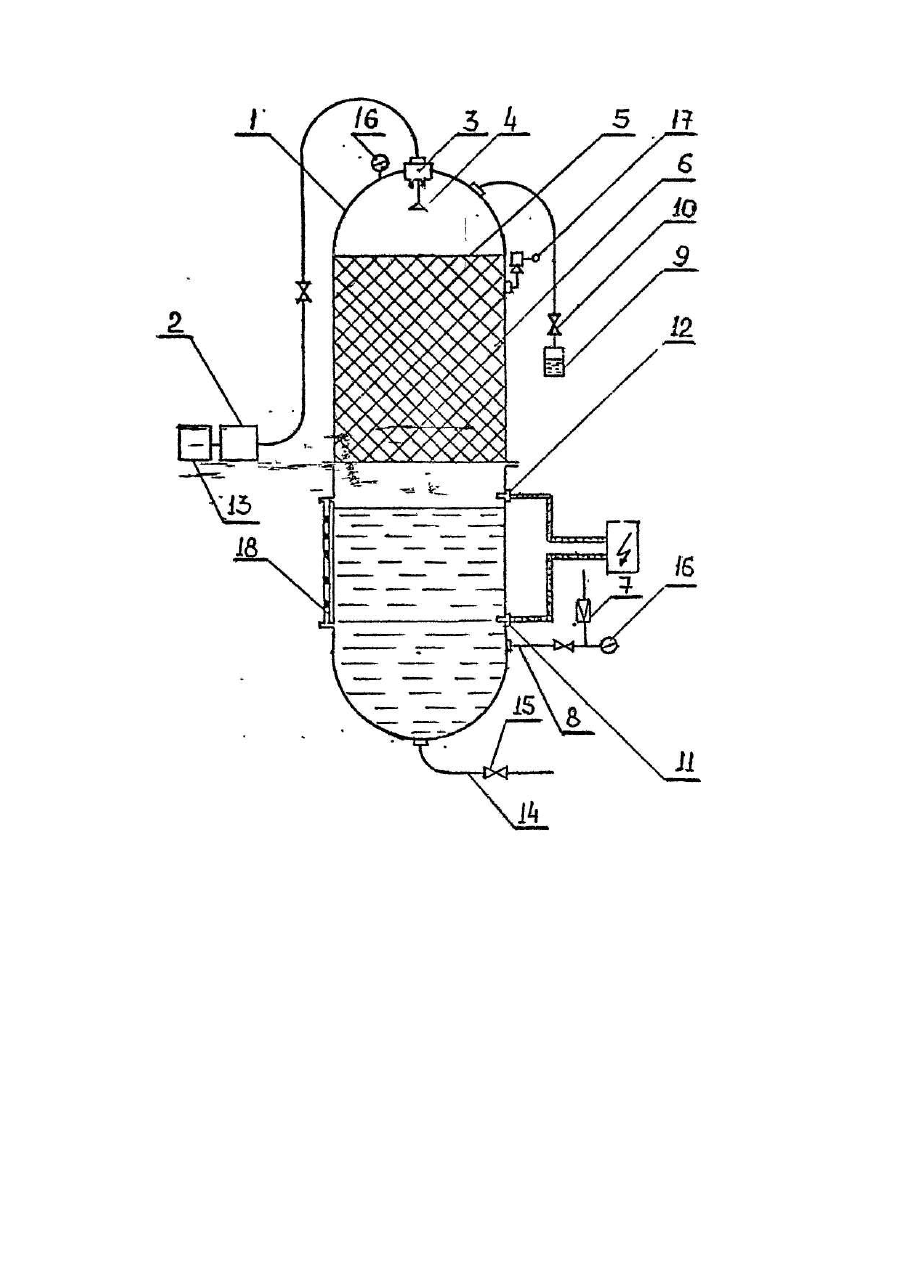

Изобретение относится к сельскохозяйственному машиностроению и касается оборудования, автоматизирующего процесс приготовления орошающих составов для полива полей, посевов и может быть использовано в огородничестве, садоводстве, приусадебном хозяйстве. Целью изобретения является расширение номенклатуры оборудования, автоматизирующего процесс приготовления орошающей смеси, расширение способов приготовления препаратов, применяемых для обогащения поливной воды, а также применение установки, обеспечивающей приготовление и выдачу орошающей смеси строго дозированной, одинаковой концентрации на всем поливаемом поле с помощью предлагаемого гидроподкормщика. Указанная цель достигается применением известного скруббера впервые в качестве гидроподкормщика. На чертеже изображен схематически скруббер. Скруббер представляет собой герметический сосуд 1 цилиндрической формы с разрезом посередине и содержит насос 2. форсунки 3, отражатель 4, решетку 5. кольца 6, редукционный клапан 7, трубу 8 подачи газа, стаканчик 9 водяного затвора, вентиль 10, датчики 11,12 электрического регулирования верхнего и нижнего уровней воды, соответственно, расположенные в нижней части скруббера. Скруббер содержит также электродвигатель 13, соединенный с насосом 2. В днище сосуда расположен патрубок 14 с вентилем 15 для отбора газированной воды потребителем. Для наблюдения и контроля работы скруббер снабжен манометрами 16, предохранительным клапаном 17 и указателем 18 уровня воды. Скруббер в качестве гидроподкормщика применяют следующим образом. В верхней части скруббера происходит насыщение воды газом, нижняя его часть является сборником воды, насыщенной газом. Вода насосом 2 через форсунки 3 направляется на конический отражатель 4, который равномерно разбрызгивает ее по поверхности решетки 5. Далее вода стекает вниз тонким слоем по поверхности колец 6, заполняющих почти весь объем верхней части скруббера 1, куда через редукционный клапан 7 по трубе 8 нагнетается сжатый газ, который барботирует воду, насыщает ее газами, заполняет все его газовое пространство. Поступающая в скруббер вода разбрызгивается форсунками 3, стекая по кольцам 6. имеет большую поверхность контакта с газами, и интенсивно ими насыщается, т. е. газируется. В результате заполнения газом всего газового пространства скруббера из воды выделяется воздух, который через водяной , затвор в стаканчике 9 сбрасывается в атмосферу. Количество газа, выбрасываемого из скруббера регулируется вентилем 10 (3-5 капель в секунду). Датчики 11 и 12 электрического регулирования верхнего и нижнего уровня воды работают следующим образом. При понижении уровня воды до датчика 11 включается электродвигатель 13 насоса 2, который нагнетает воду в скруббер. При подъеме уровня воды до датчика 12 электродвигатель 13 останавливается, и подача воды прекращается. Включение и выключение электродвигателя 13 осуществляется электродами датчиков 11 и 12, которые с помощью этой воды замыкаются и размыкаются, т. е. образуют замкнутую и разомкнутую электрические цепи. Газированную воду отбирают из патрубков 14 с вентилем 15 и используют при поливе полей. По производительности скрубберы бывают от 50 до 6000 и более л/ч. В предлагаемом гидроподкормщикескруббере приготовление подкармливающей, протравливающей и другой воды для полива и орошения поля (посева) обеспечивается способом насыщения ее газом азота, аммиака, серы и другими газами, имеющими свойства, идентичные свойствам сыпучих препаратов, используемых для приготовления смесей с помощью известных гидроподкормщиков. Использование предложенного гидроподкормщика в сельском хозяйстве позволяет применять новый способ приготовления орошающих составов, обеспечивает получение растворов строго заданной консистенции, орошение всего поля составом одинаковой концентрации, улучшает распыление орошающего раствора, облегчает работу насоса, подающего раствор в тр убопровод для орошения. Хранение газообразных препаратов не требует больших площадей и сложных складских помещений, проще в погрузке и выгрузке, проще в приготовлении орошающих жидкостей по сравнению с сыпучими препаратами, используемыми при приготовлении растворов с помощью известных гидроподкормщиков. Поэтому предлагаемый гидроподкормщик не влияет на людей, использующи х его, и на окружающую среду. Используемые при гидроподкормке газообразные препараты компактны и требуют меньше транспорта для перевозки по сравнению с сыпучими, так как они не выветриваются и не вымываются осадками при их перевозке и открытом хранении.
