Кабельний увід у вибухобезпечне електрообладнання

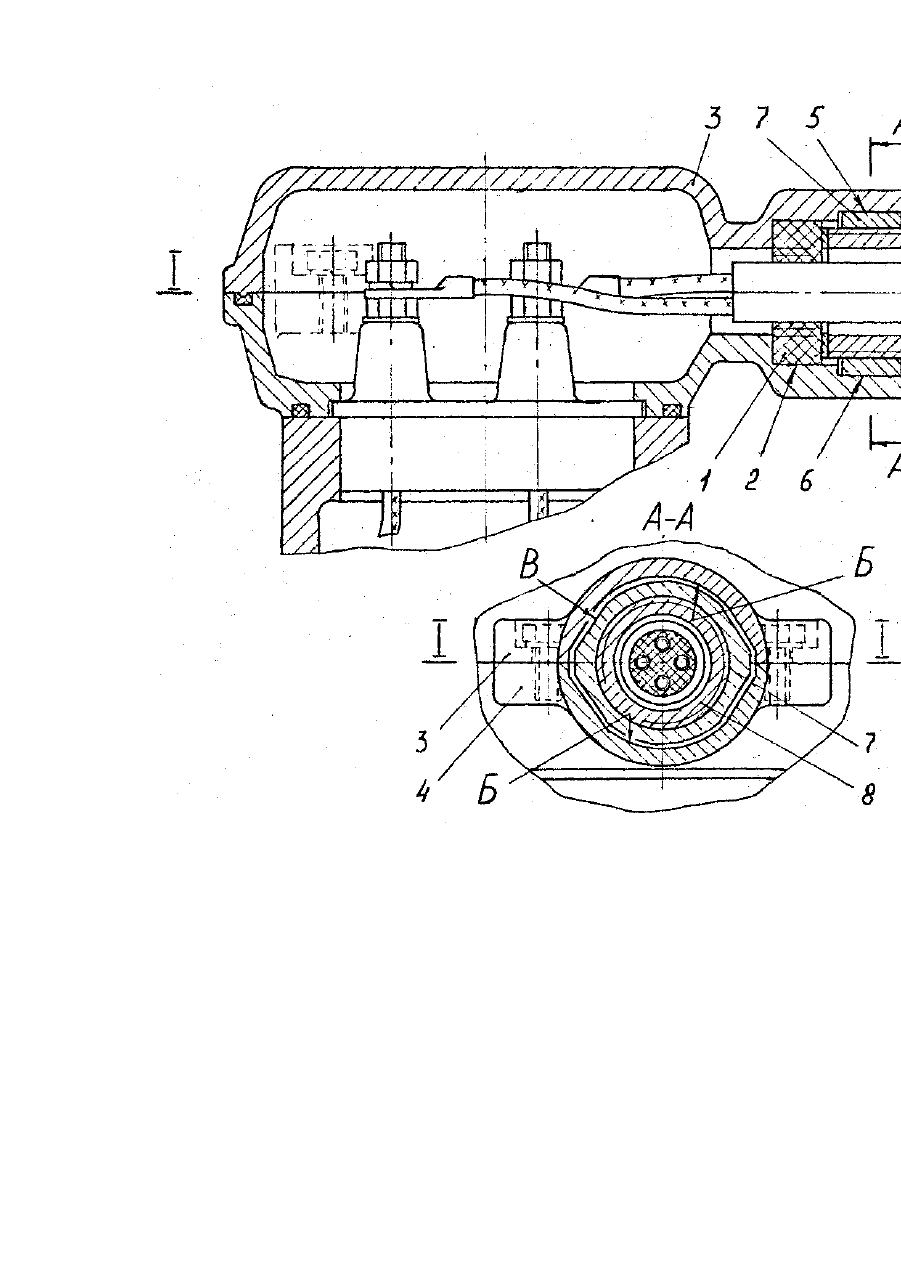

Изобретение относится к области электротехники. Известен кабельный ввод во взрывобезопасное электрооборудование, содержащий уплотнительный элемент в виде кольца, размещенного в гнезде корпуса, корпус из двух частей, разъемный в месте установки и по оси упомянутого уплотнения и кабельную муфту с элементами крепления в виде болтов [1]. Недостаток этой конструкции заключается в следующем: в связи с тем, что корпус имеет разъем в месте установки уплотнительного элемента, невозможно вместо металлоемкой и дорогостоящей муфты применить простой по конструкции и дешевый резьбовой штуцер, т.к. резьбу в гнезде для завинчивания штуцера, практически невозможно выполнить из-за смещения частей корпуса относительно друг друга. Все это приводит к удорожанию конструкции кабельного ввода и невозможности выполнить требования международных стандартов, обязывающих оснащать кабельные вводы резьбовыми штуцерами. Известен также кабельный ввод во взрывобезопасное электрооборудование, содержащий уплотнительный элемент в виде кольца, размещенного в гнезде корпуса, корпус, крышку и кабельную муфту с элементами крепления в виде болтов [2]. В связи с тем, что корпус этой конструкции не имеет разъема в месте установки уплотнения, резьбовой штуцер может быть применен, но отсутствие разъема создает другой недостаток, заключающийся в том, что такая конструкция усложняет заводку кабеля в кабельный ввод при монтаже и извлечение его из кабельного ввода при демонтаже. В основу изобретения поставлена задача создать такой кабельный ввод, в котором выполнение его элементов и их взаимное расположение позволило бы уменьшить материалоемкость конструкции кабельного ввода и одновременно удовлетворить требования международных стандартов. Кабельный ввод во взрывоопасное электрооборудование содержит уплотнительный элемент в виде кольца, размещенного в гнезде, корпус из двух частей, разъемный в месте установки и по оси упомянутого уплотнения. Для достижения требуемого технического результата в корпусе выполнено гнездо некруглой формы, в котором установлена гайка с резьбовым штуцером, таким образом, что оси их отверстий совпадают с плоскостью разъема двух частей корпуса, а наружная поверхность гайки с поверхностью гнезда. Указанные существенные признаки достаточные во всех случаях, на которые распространяется испрашиваемый объем правовой охраны. Между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом существует причинно-следственная связь заключающаяся в том, что применение штуцера вместо кабельной муфты уменьшает материалоемкость кабельного ввода и удовлетворяет требования международных стандартов, нормирующих применение для кабельных вводов взрывобезопасного электрооборудования резьбовых штуцеров. Сопоставительный анализ с прототипом показывает, что заявляемый кабельный ввод отличается тем, что: - в корпусе выполнено гнездо некруглой формы для установки гайки со штуцером; - в гнездо установлены гайки со штуцером, причем оси их отверстий совпадают с плоскостью разъема двух частей корпуса; - форма наружной поверхности гайки отличается от круглой. Сущность изобретения поясняется чертежом, на котором изображен продольный разрез кабельного ввода и разрез А-А в месте установки гайки с резьбовым штуцером. Кабельный ввод содержит уплотнительный элемент 1 в виде кольца, размещенный в гнезде 2, корпус 3 и 4, гнездо 5 и 6, гайку 7 и резьбовой штуцер 8. Оси отверстий гайки и штуцера совпадают с плоскостью разъема 1-1 частей корпуса 3 и 4. Наружная поверхность Б гнезда 5 и 6 некруглой формы совпадает с наружной поверхностью В, гайки 7. При подключении кабеля на него надевается гайка с завинченным штуцером и уплотнительный элемент. Кабель с упомянутыми деталями укладывается в деталь корпуса 3 и закрывается деталью корпуса 4. Так как поверхности Б гнезда и В гайки имеют некруглую форму, при завинчивании штуцера гайки не проворачиваются, а штуцер сжимает уплотнительный элемент, выполняя роль кабельной муфты. Материалоемкость штуцера значительно ниже, чем у кабельной муфты; конструкций штуцера проще и, в целом, значительно дешевле. Кроме того, применением штуцера удовлетворяются требования международных стандартов.
