Герметичний ввід
Номер патенту: 16314
Опубліковано: 29.08.1997
Автори: Харков Володимир Федорович, Павлик Леонід Петрович, Барзиков Геннадій Васильович, Доценко Микола Степанович
Формула / Реферат
Герметичный ввод, содержащий цилиндрический корпус с торцевым фланцем, расположенный в корпусе кольцевой уплотнительный элемент и взаимодействующее с ним своим торцом прижимное кольцо, отличающийся тем, что, с целью повышения надежности герметизации, образующей внутренней поверхности уплотнительного элемента является дуга окружности, обращенная выпуклостью к его оси, при этом на наружной поверхности уплотнительного элемента выполнен кольцевой паз, стенки которого сужаются к его основанию.
Текст

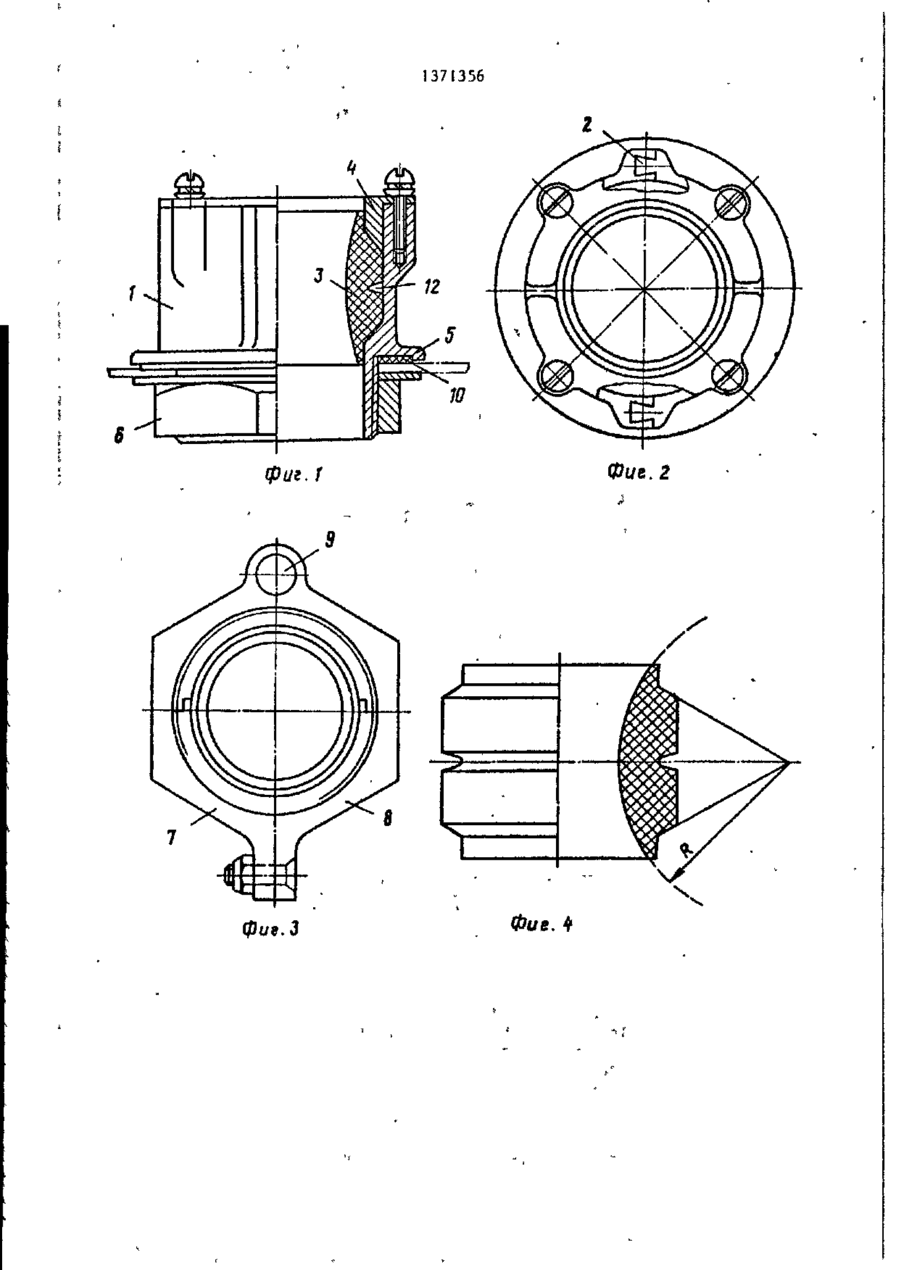

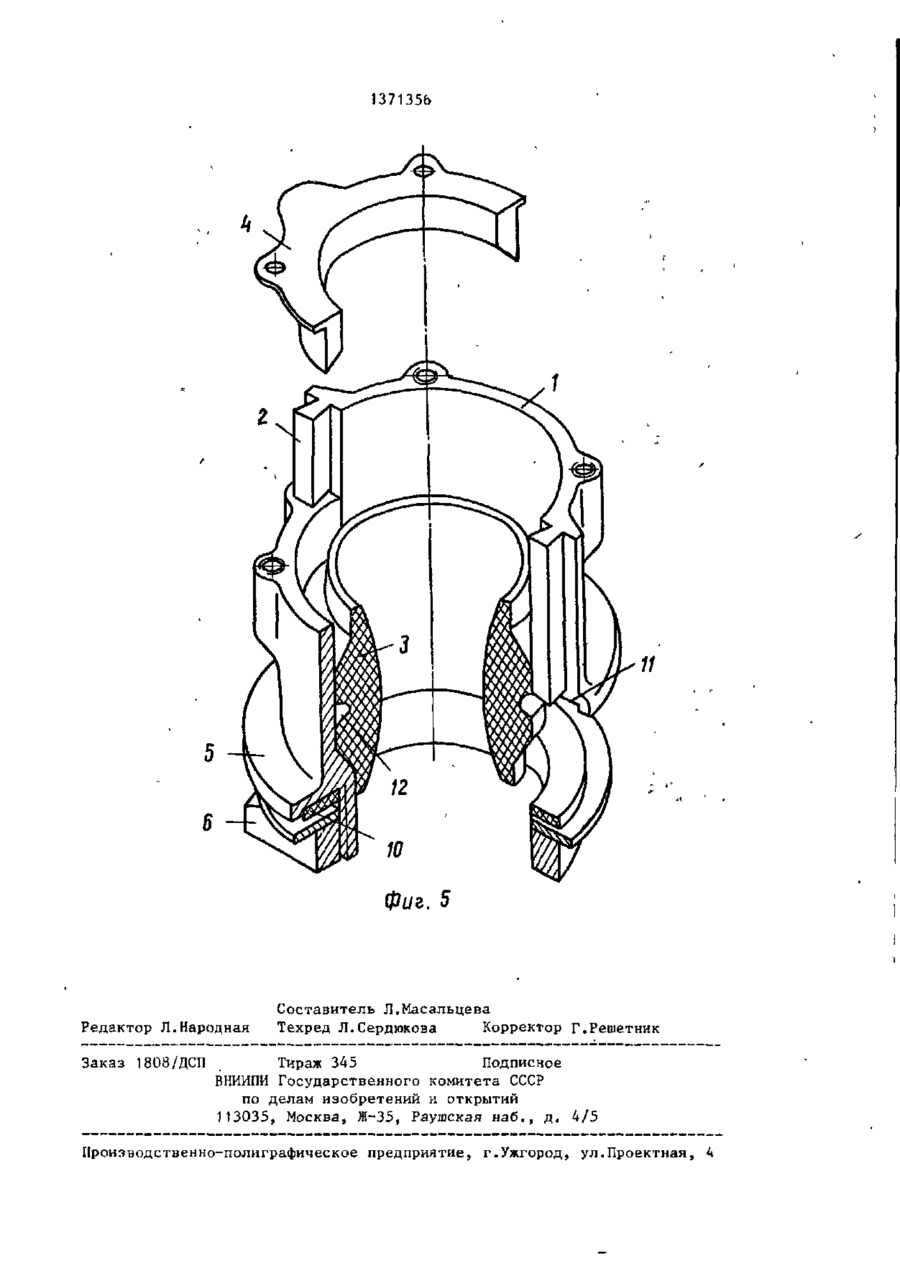

Изобретение относится к электротехнике и может быть использовано при герметичной прокладке проводов или кабелей. Цель изобретения - повышение надежности герметизации. Для этого в цилиндрическом корпусе 1 ввода расположен кольцевой уплотнительныи элемент 3 с выпуклой внутренней поверхностью. Корпус состоит из двух половин, соединенных между собой фиксатором 2 в виде ласточкина хвоста. В нижней части корпуса имеется фланец 5 для установки ввода на герметичную перегородку конструкции. Герметизация по фланцу 5 для установки ввода на герметичную перегородку конструкции. Герметизация по фланцу осуществляется резиновой шайбой 10. На внешней поверхности уплотннтельного элемента 3 выполнен паз 12 с коническими стенками. За счет сжатия паза 12 внутренняя выпуклая поверхность уплотнительного элемента 3 вдавливается во внутрь электрожгута между проводами и плотно облегает жгут по наружному диаметру. 5 ил. 00 00 4-88 Р! 1 1371356 ется резьбовой частью в отверстие в Изобретение относится к электрогермоперегородке до упора фланцем 5 технике, а именно к герметичным ввов перегородку и закрепляется затяжкой дам проводов или кабелей. Целью изобретения является повыше- ^ гайки 6. Герметизация по фланцу 5 в осуществляется обжатием резиновой ние надежности герметизации. шайбы 10, расположенной в выемке 11 На фиг. 1 изображен герметичный по окружности фланца 5. ввод, установленный на перегородке; Герметизация полости ввода по на фиг. 2 - то же, план; на фиг. 3 - Ю электрожгуту осуществляется вводом то же, вид снизу; на фиг. 4 - уплотприжимного кольца 4 во внутреннюю полость корпуса 1, которое закрепнительныи герметичный ввод вид; на элемент, общий в аксонофиг. 5 ляется винтами по окружности корпуса метрии. и воздействует на кольцевой уплотниГерметичный ввод состоит из корпу15 тельный элемент 3,. имеющий паз 12 са 1 в виде цилиндра, выполненного по внешней поверхности с коническими из двух половин, сочленяющихся при стенками. Внутренняя поверхность помощи фиксаторов 2 в виде ласточкиуплотнительного элемента 3, образуя на хвоста. В полости цилиндра размесферическую поверхность за счет сжащены кольцевой уплотнительныи элемент 3 и прижимное кольцо 4. Внутренней по-Э0 тия паза 12, вдавпивает изоляционный верхностью уплотнительного элемента материал во внутрь электрожгута между является дуга окружности, обращенная проводами и плотно обжимает жгут по выпуклостью к его оси. наружному диаметру. В нижней части корпуса 1, выстуНадежность герметизации достигапающей в сторону внешней среды, выпол-25 ется плотным обжатием жгута за счет ней фланец 5, предназначенный для усформы выполнения кольцевого уплотнитановки ввода на герметичную переготельного элемента. родку конструкции, а на резьбовую Ф о р м у л а и з о б р е т е н и я часть корпуса навинчена гайка 6» состоящая из двух обойм 7 и 8, установ- ЗО і Герметичный ввод, содержащий циленных шарнирно на оси 9, что обеспечивает разъемность гайки при демонта' линдрический корпус с торцевым фланцем, расположенный в корпусе кольцеже ввода. вой уплотнительныи элемент и взаимодействующее с ним своим торцем приПредварительно перед установкой 35 кимное кольцо, о т л и ч а ю щ и и на борту транспортного средства прокладывают и фиксируют жгуты электрос я тем, что. с целью повышения напроводки с оконечными устройствами. дежности герметизации, образующей внутренней поверхности уплотнительноВ месте перехода через гермоперегородку на жгут с предварительно на- 40 го элемента является дуга окружности, ложенным герметиком накладываются обращенная выпуклостью к его оси, обе части корпуса, которые сочленяютпри этом на наружной поверхности ся с помощью фиксаторов движением, уплотнительного элемента выполнен вдоль продольной оси навстречу друг кольцевой паз, стенки которого сужадругу. Сочлененный ввод устанавливаются к его основанию. 371356 фиг. Г Фиг. 2 137135b 5 В фиг. 5 Редактор Л.Народная Заказ 1808/ДСП Составитель Л.Масальцева Техред Л.Серднжова Корректор Г.Решетник Тираж 345 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,
ДивитисяДодаткова інформація
Назва патенту англійськоюPressure seal
Автори англійськоюPavlyk Leonid Petrovych, Kharkov Volodymyr Fedorovych, Dotsenko Mykola Stepanovych, Barzykov Hennadii Vasyliovych
Назва патенту російськоюГерметический ввод
Автори російськоюПавлик Леонид Петрович, Харков Владимир Федорович, Доценко Николай Степанович, Барзиков Геннадий Васильевич
МПК / Мітки
МПК: H02G 3/22
Мітки: герметичний, ввід
