Спосіб контролю забруднень на металевих поверхнях

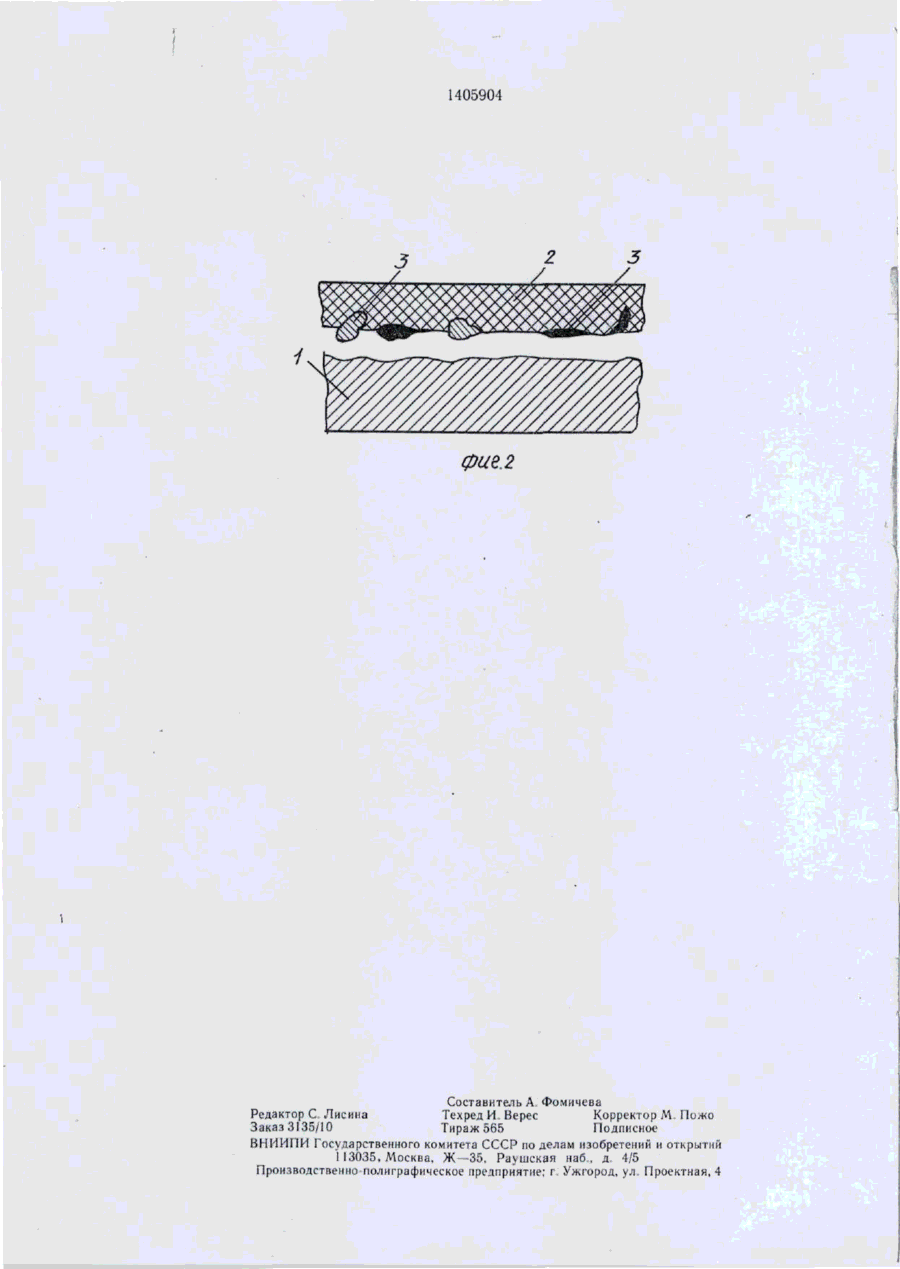

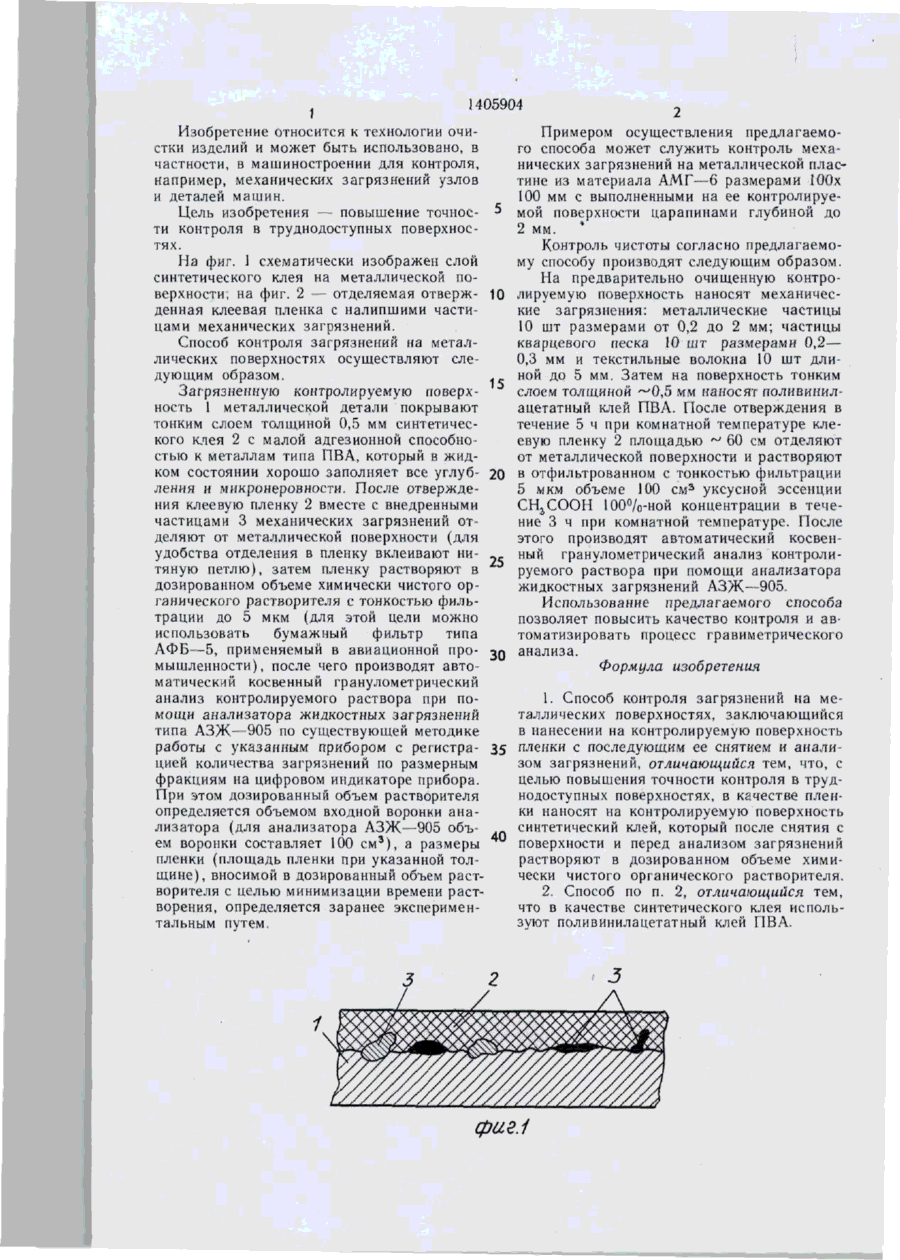

Изобретение относится к технологии очистки изделий, может быть использовано в машиностроении, для контроля механических загрязнений узлов и деталей машин и обеспечивает повышение точности контро ля в труднодоступных поверхностях Сущность изобретения состоит в том, что на контролируемую поверхность наносят тонкий слой синтетического клея с малой адгезионной способностью к металлам. Затем отделяют отвержденную клеевую пленку вместе с внедренными частицами механи ческих загрязнений, растворяют ее в дозируемом объеме химически чистого органического растворителя. После чего проводят автоматический косвенный гранулометрический анализ контролируемого раствора при помощи анализатора жидкостных загрязнений. 1 з п. ф-лы, 2 ил. о со О 1405904 Изобретение относится к технологии очистки изделий и может быть использовано, в частности, в машиностроении для контроля, например, механических загрязнений узлов и деталей машин. Цель изобретения -- повышение точноети контроля в труднодоступных поверхностях. На фиг. 1 схематически изображен слой синтетического клея на металлической поверхности, на фиг. 2 — отделяемая отвержденная клеевая пленка с налипшими частицами механических загрязнений. Способ контроля загрязнений на металлических поверхностях осуществляют следующим образом. Загрязненную контролируемую поверхность 1 металлической детали покрывают тонким слоем толщиной 0,5 мм синтетического клея 2 с малой адгезионной способностью к металлам типа ПВА, который в жидком состоянии хорошо заполняет все углубления и мнкронеровности. После отверждения клеевую пленку 2 вместе с внедренными частицами 3 механических загрязнений отделяют от металлической поверхности (для удобства отделения в пленку вклеивают нитяную петлю), затем пленку растворяют в дозированном объеме химически чистого органического растворителя с тонкостью фильтрации до 5 мкм (для этой цели можно использовать бумажный фильтр типа АФБ—5, применяемый в авиационной промышленности), после чего производят автоматический косвенный гранулометрический анализ контролируемого раствора при помощи анализатора жидкостных загрязнений типа АЗЖ—905 по существующей методике работы с указанным прибором с регистрацией количества загрязнений по размерным фракциям на цифровом индикаторе прибора. При этом дозированный объем растворителя определяется объемом входной воронки анализатора (для анализатора АЗЖ—905 объем воронки составляет 100 см 3 ), а размеры пленки (площадь пленки при указанной толщине), вносимой в дозированный объем растворителя с целью минимизации времени растворения, определяется заранее экспериментальным путем. Примером осуществления предлагаемого способа может служить контроль механических загрязнений на металлической пластине из материала АМГ—6 размерами ЮОх 100 мм с выполненными на ее контролируемой поверхности царапинами глубиной до 2 мм. Контроль чистоты согласно предлагаемому способу производят следующим образом. На предварительно очищенную контро10 лируемую поверхность наносят механические загрязнения: металлические частицы 10 шт размерами от 0,2 до 2 мм; частицы кварцевого песка 10 шт размерами 0,2— 0,3 мм и текстильные волокна 10 шт длиной до 5 мм. Затем на поверхность тонким слоем толщиной ~0,5 мм наносят поливинилацетатный клей ПВА. После отверждения в течение 5 ч при комнатной температуре клеевую пленку 2 площадью ^ 60 см отделяют от металлической поверхности и растворяют 20 в отфильтрованном с тонкостью фильтрации 5 мкм объеме 100 см 3 уксусной эссенции CHSCOOH 100%-ной концентрации в течение 3 ч при комнатной температуре. После этого производят автоматический косвенный гранулометрический анализ контролируемого раствора при помощи анализатора жидкостных загрязнений АЗЖ—905. Использование предлагаемого способа позволяет повысить качество контроля и автоматизировать процесс гравиметрического 30 анализа. Формула изобретения 1. Способ контроля загрязнений на металлических поверхностях, заключающийся в нанесении на контролируемую поверхность 35 п л енки с последующим ее снятием и анализом загрязнений, отличающийся тем, что, с целью повышения точности контроля в труднодоступных поверхностях, в качестве пленки наносят на контролируемую поверхность синтетический клей, который после снятия с 40 поверхности и перед анализом загрязнений растворяют в дозированном объеме химически чистого органического растворителя. 2. Способ по п. 2, отличающийся тем, что в качестве синтетического клея используют поливинилацетатный клей ПВА. фае.1 1405904 Фае. 2 Составитель А Фомичева РедакторС Лисина Техред И Верес Корректор М Пожо Заказ ЗІ35/І0 Тираж 565 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно полиграфическое предприятие; г Ужгород, ул. Проектная, 4
