Спосіб визначення концентрації нафтопродуктів в потоці води

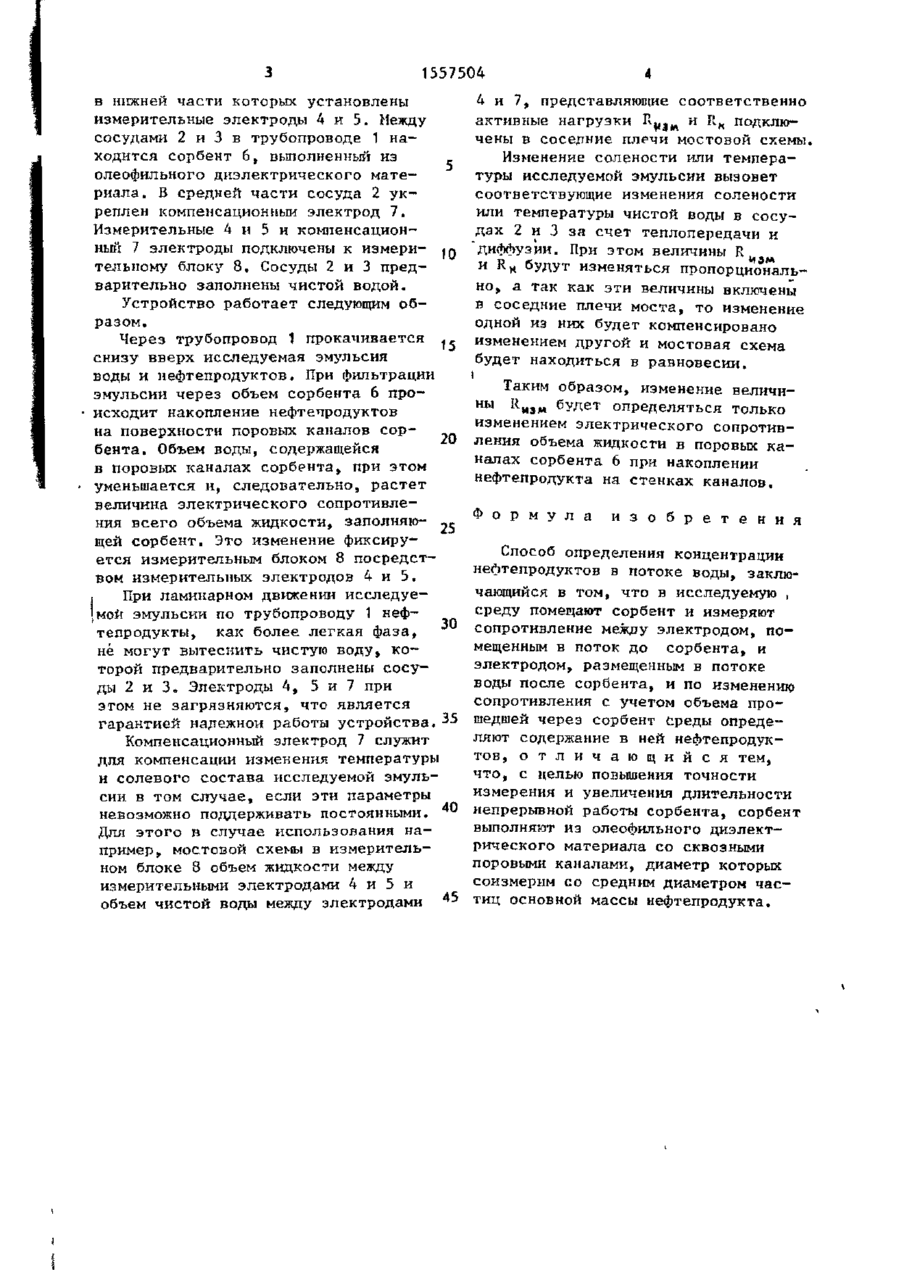

Изобретение откосится к технике контроля качества воды и может быть использовано для анализа СТОЧНЬЇХ В О Д на химических и нефтеперераОатываю Изобретение относится к контролю качества воды и может быть использовано для анализа сточных вод на химических и нефтеперерабатывающих предприятиях, для контроля за содержанием нефтепродуктов в очищенной воде на выходе судовых сепарационньтх установок и в других отраслях народного хозяйства. Целью изобретения является повышение точности измерения и увеличения непрерывной работы сорбента. Способ осуществляют следующим образом. Сорбент выполняют Б виде фильтроэлемёнта со сквозными норовыми каналами из диэлектрического материала , обладающего олеофильными свойствами, причем диаметр пор сорбента выбирают одинаковым (равным среднему диа щих предприятиях для контроля за содержанием нефтепродуктов в очищенной воде на выходе судовьк сепарадионных установок и в других отраслях народного хозяйства. Целью изобретения является повышение точности измерения и увеличение длительности непрерывной работы сорбента. Измеряют электрическое сопротивление среды* в которую помещают сорбент и измерительные электроды. Сорбент выполняют из олеофильного диэлектрического материала с одинаковыми сквозными поровыми каналами. Диаметр пор сорбента соизмерим со средним диаметром частиц основной массы нефтепродукта. 1 ил. метру), основной массы частиц нефтепродукта, содержащегося в анализируемой воде. Через сорбент, размещенный в трубопроводе из диэлектрика, фильтруют исследуемую среду нефтесодержащую воду» измеряя при этом электрическое сопротивление объема сорбента, например, с помощью двух электродов, находящихся в диэлектрическом трубопроводе до и после сорбента. При полном насыщении сорбента нефтепродуктами фильтроэлемент подлежит замене или регенерации. На чертеже схематически изображено устройство для реализации предлагаемого способа. На вертикальном участке диэлектрического трубопровода 1 укреплены наклонно сосуды из диэлектрика 2 и 3, 1557504 в нижней части которых установлены измерительные электроды А и 5. Между сосудами 2 и 3 в трубопроводе 1 находится сорбент 6, выполненный из олеофильного диэлектрического материала. В средней части сосуда 2 укреплен компенсационный электрод 7. Измерительные 4 и 5 и компенсационный 7 электроды подключены к измери10 тельному блоку 8. Сосуды 2 и 3 предварительно заполнены чистой водой. Устройство работает следующим образом. Через трубопровод 1 прокачивается 15 снизу вверх исследуемая эмульсия воды и нефтепродуктов. При фильтрации эмульсии через объем сорбента 6 происходит накопление нефтепродуктов на поверхности поровых каналов сор20 бента. Объем воды, содержащейся в поровых каналах сорбента, при этом уменьшается и, следовательно, растет величина электрического сопротивления всего объема жидкости, заполняю25 щей сорбент. Это изменение фиксируется измерительным блоком 8 посредством измерительных электродов 4 и 5. , При ламинарном движении исследуе|мой эмульсии по трубопроводу 1 нефтепродукты, как более легкая фаза, 30 не могут вытеснить чистую воду, которой предварительно заполнены сосуды 2 и 3. Электроды 4, 5 и 7 при этом не загрязняются, что является гарантией надежной работы устройства. 35 4 и 7, представляюпіие соответственно и г активные нагрузки К щ и 'к подключены і соседние П Л Р Ч И мостовой схемы. з Изменение солености или температуры исследуемой эмульсии вызовет соответствующие изменения солености или температуры чистой воды в сосудах 2 и 3 за счет теплопередачи и "диффузии. При этом величины R u « , и К к будут изменяться пропорционально, а так как эти величины включены в соседние плечи моста, то изменение одной из них будет компенсировано изменением другой и мостовая схема будет находиться в равновесии. і Таким образом, изменение величины K M S M будет определяться только изменением электрического сопротивления объема жидкости в поровых каналах сорбента 6 при накоплении нефтепродукта на стенках каналов. Ф о р м у л и з о б р е т е н и я Способ определения концентрации нефтепродуктов в потоке воды, заключающийся в том, что в исследуемую , среду помещают сорбент и измеряют сопротивление между электродом, помещенным в поток до сорбента, и электродом, размещенным в потоке воды после сорбента, и по изменений сопротивления с учетом объема прошедшей через сорбент среды определяют содержание в ней нефтепродукКомпенсационный электрод 7 служит тов, о т л и ч а ю щ и й с я тем, для компенсации изменения температуры что, с целью повышения точности и солевого состава исследуемой эмульизмерения и увеличения длительности сии в том случае, если эти параметры 40 непрерывной работы сорбента, сорбент невозможно поддерживать постоянными. выполняют из олеофильного диэлектДля этого в случае использования нарического материала со сквозными пример, мостовой схемы в измерительпоровыми каналами, диаметр которых ном блоке 8 объем жидкости между соизмерим со средним диаметром часизмерительными электродами 4 и 5 и тиц основной массы нефтепродукта. объем чистой воды между электродами 45 1557504 Редактор Е.Копча Составитель Е.Екаев Техред А.Кравчук Коррректор О.Кравпов, Заказ 715 Тираж 506 Подписное ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент"» г, Ужгород, ул. Гагарина, 101
