Човникова швейна машина
Номер патенту: 19250
Опубліковано: 15.12.2006
Автори: Абрінова Наталія Сергіївна, Орловський Броніслав Вікентійович, Пищиков В'ячеслав Олексійович
Формула / Реферат
Човникова швейна машина, що містить кривошипно-коромисловий механізм ниткопритягувача з криволінійним напрямним стержнем, встановленим на корпусі машини, та притискну лапку, яка відрізняється тим, що криволінійний напрямний стержень встановлений з можливістю переміщення та кінематично з’єднаний з притискною лапкою машини.
Текст

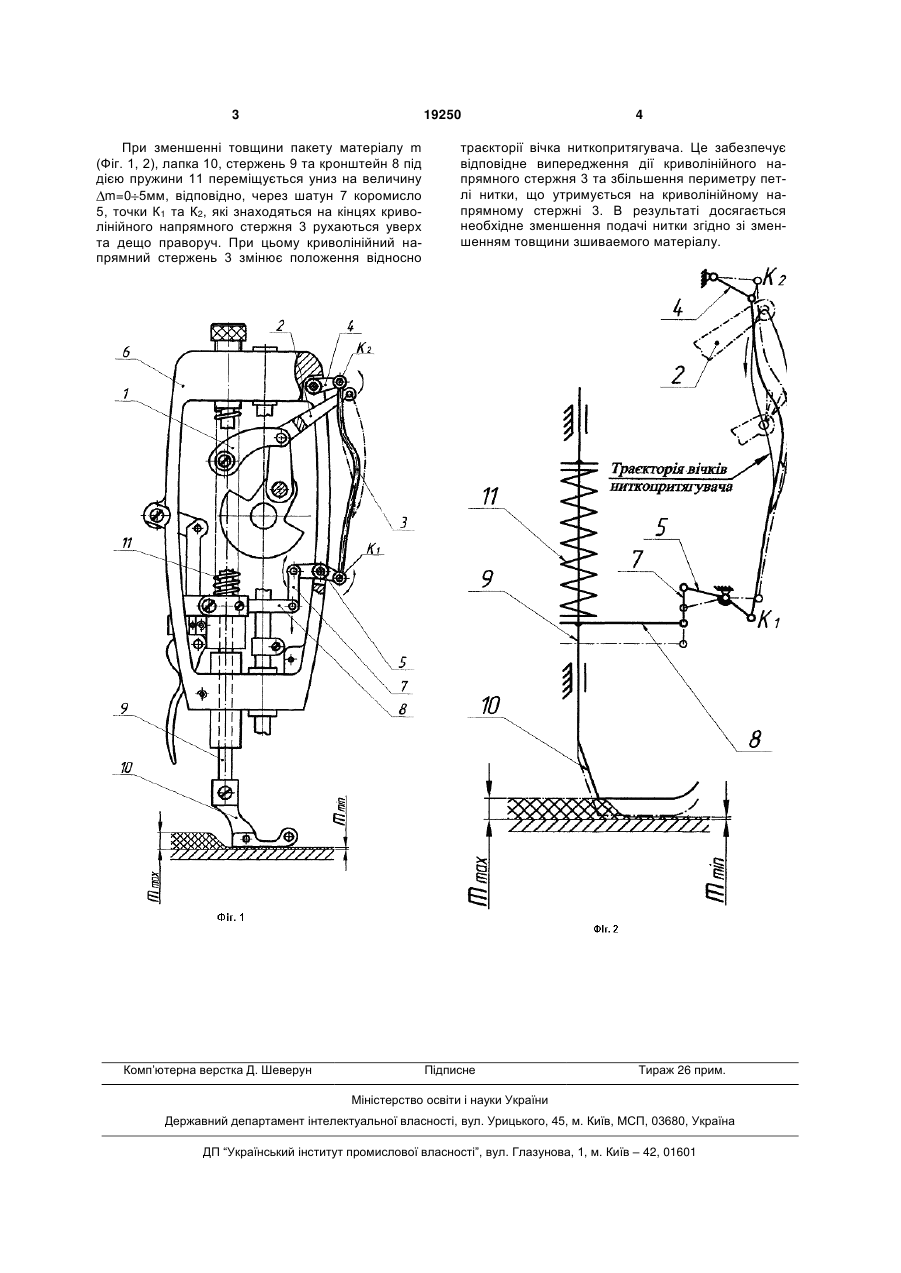

Човникова швейна машина, що містить кривошипно-коромисловий механізм ниткопритягувача з криволінійним напрямним стержнем, встановленим на корпусі машини, та притискну лапку, яка відрізняється тим, що криволінійний напрямний стержень встановлений з можливістю переміщення та кінематично з’єднаний з притискною лапкою машини. (19) (21) u200605504 (22) 19.05.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Орловський Броніслав Вікентійович, Пищиков В'ячеслав Олексійович, Абрінова Наталія Сергіївна (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 19250 При зменшенні товщини пакету матеріалу m (Фіг. 1, 2), лапка 10, стержень 9 та кронштейн 8 під дією пружини 11 переміщується униз на величину m=0 5мм, відповідно, через шатун 7 коромисло 5, точки К1 та К2, які знаходяться на кінцях криволінійного напрямного стержня 3 рухаються уверх та дещо праворуч. При цьому криволінійний напрямний стержень 3 змінює положення відносно Комп’ютерна верстка Д. Шеверун 4 траєкторії вічка ниткопритягувача. Це забезпечує відповідне випередження дії криволінійного напрямного стержня 3 та збільшення периметру петлі нитки, що утримується на криволінійному напрямному стержні 3. В результаті досягається необхідне зменшення подачі нитки згідно зі зменшенням товщини зшиваемого матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShuttle sewing machine
Автори англійськоюOrlovskyi Bronislav Vikentiiovych, Pyschykov Viacheslav Oleksiiovych
Назва патенту російськоюЧелночная швейная машина
Автори російськоюОрловский Бронислав Викентьевич, Пищиков Вячеслав Алексеевич
МПК / Мітки
МПК: D05B 3/00
Мітки: машина, човникова, швейна
