Човникова швейна машина

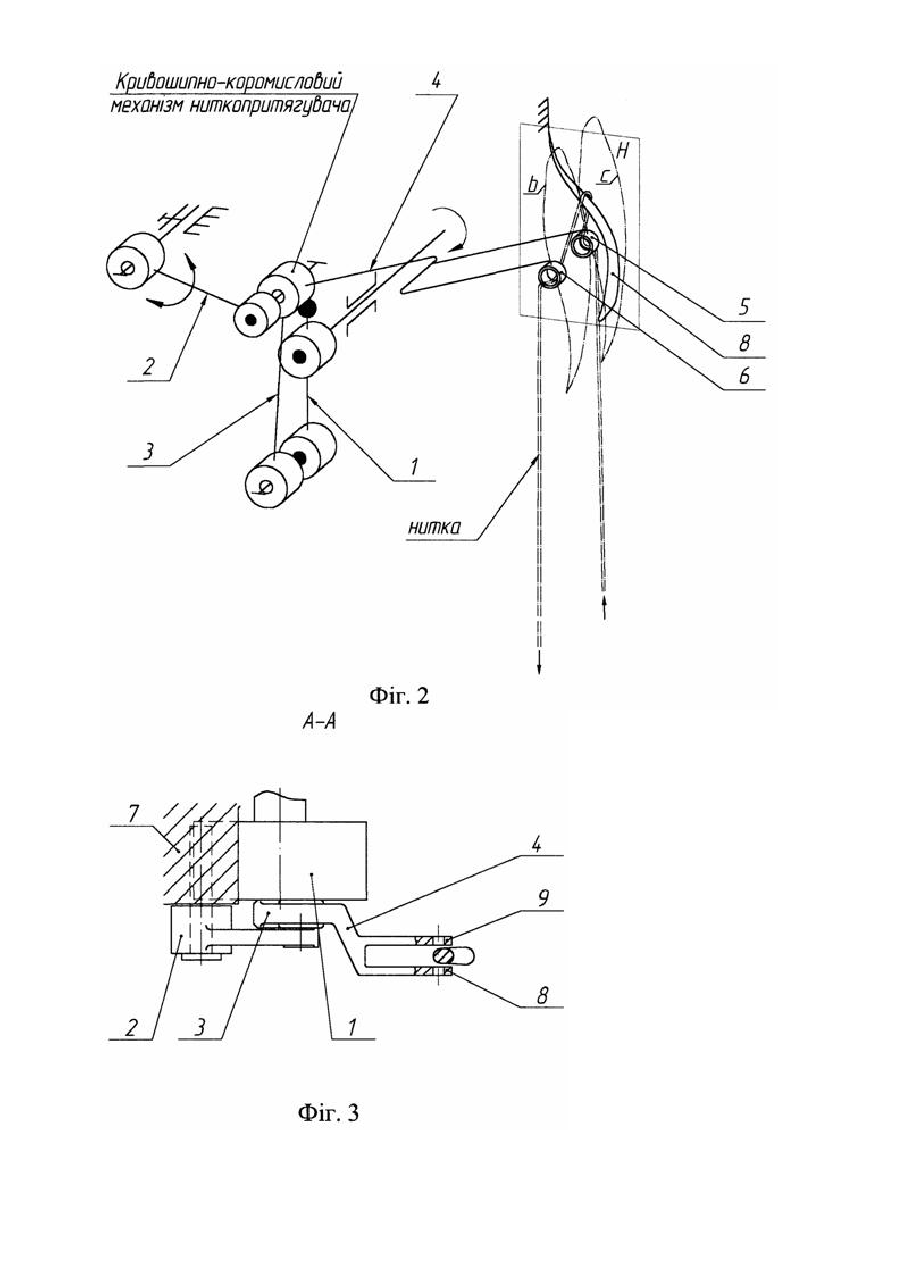

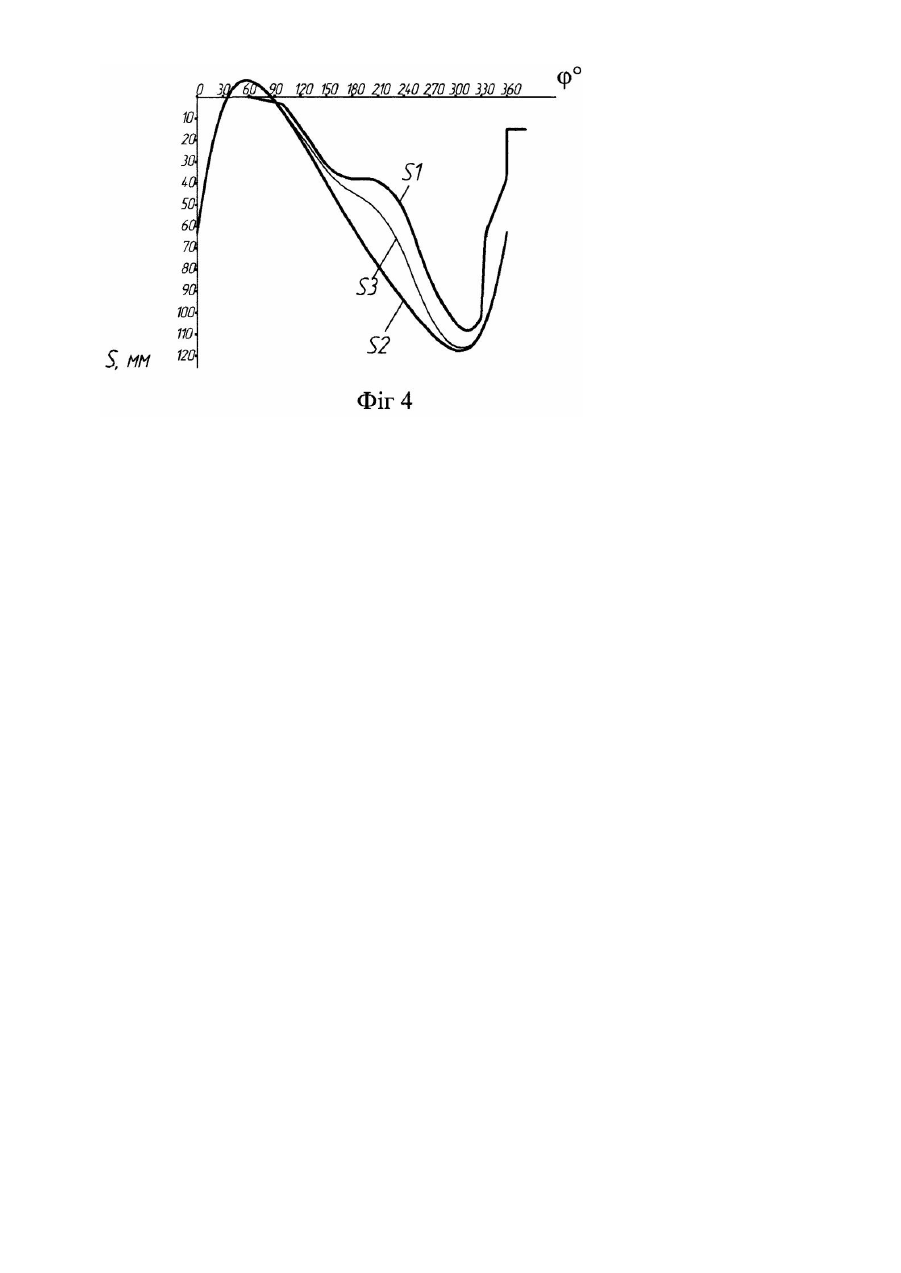

Винахід відноситься до обладнання швейного виробництва. Відома човникова швейна машина [Червяков Ф.И., Сумароков Н.В. Швейные машины. М.: "Ма шиностроение", 1962, с. 470], яка містить кривошипно-коромисловий механізм ниткопритягача з відростком, що містить вічко для голкової нитки. Недоліком такої човникової швейної машини є те, що "дійсна подача нитки", яку вона забезпечує, не достатньо відповідає закону "необхідної подачі нитки", в результаті чого погіршуються надійність роботи машини та якість строчки. Відома також човникова швейна машина [Червяков Ф.И., Николаенко А.А. Швейные машины. М.: "Ма шиностроение", 1976, с. 415], яка містить кривошипно-коромисловий механізм ниткопритягача з відростком шатуна, що містить вічко для голкової нитки. Ця човникова швейна машина характеризується не досить високим рівнем відповідності "дійсної подачі нитки", що витікає з роботи механізмів голки та човника, закону "необхідної подачі нитки", який забезпечує типовий кривошипно-коромисловий механізм ниткопритягача і який характеризується значним надлишком поданої нитки в період утворення петлі-напуску голкової нитки, що знижує надійність роботи машини та якість строчки. Цей недолік човникової швейної машини об’єктивно витікає з закону руху вічка відростка шатуна, яке безпосередньо забезпечує подачу нитки. В основу винаходу поставлена задача створити таку човникову швейну машину, в якій шляхом зміни конструкції ниткопритягача та введенням нового елементу забезпечилось би підвищення надійності та якість роботи машини. Поставлена задача вирішується тим, що в човниковій швейній машині, яка містить кривошипнокоромисловий механізм ниткопритягача з відростком шатуна, що містить вічко для голкової нитки, згідно з винаходом, відросток шатуна виконаний розвилкуватим і має додаткове вічко, при цьому між вічками встановлений криволінійний напрямний стержень, закріплений на корпусі машини. Використання розвилкуватого з двома вічками відростка шатуна та нерухомого, розташованого між вічками криволінійного напрямного стержня, дозволяє в кінцевий період руху голки вниз, утворення петлінапуску та захвату петлі човником (інтервал 120-210°) уповільнити дійсну подачу нитки S2 (j) (фіг.4) відповідно закону необхідної подачі S1 (j) завдяки тому, що відрізок нитки, який знаходиться між очками, взаємодіє з поверхнею криволінійного стержня. При цьому, згідно з законами механіки гнучкої нитки, між вічками та поверхнею нерухомого стержня утворюється петля нитки, довжина і форма якої залежить від характеристик та параметрів поверхні стержня. Зміна довжини петлі є спочатку від'ємною, а потім додатковою складовою подачі нитки, що корегує "дійсну подачу нитки", збільшуючи її відповідність закону "необхідної подачі нитки", що підвищує надійність та якість роботи швейної машини. Винахід пояснюється кресленнями, на яких зображено: фіг.1 - креслення фрагменту човникової швейної машини, фіг.2 - кінематична схема механізму ниткопритягача в аксонометричній проекції, фіг.3 вид А-А фіг.1, фіг.4 - діаграма необхідної S1 (j), дійсної S2 (j) подачі нитки та крива S3 (j), яка відображає дійсну подачу нитки, що забезпечує існуюча човникова швейна машина. Човникова швейна машина (фіг. -3) містить кривошипно-коромисловий механізм ниткопритягача, що включає кривошип 1, коромисло 2 та шатун 3 з відростком 4, який виконують розвилкуватим з двома вічками 5 та 6 та додатково обладнують закріпленим на корпусі машини 7 криволінійним напрямним стержнем 8, який розташовують у площині Н (фіг.2), що проходить між вічками ниткопритягача паралельно їх траєкторіям b та с відповідно. Швейна машина працює таким чином. Човникова швейна машина (фіг.1-3), що містить кривошипно-коромисловий механізм ниткопритягача з відростком шатуна, що включає кривошип 1, коромисло 2 та шатун 3 з відростком 4, отримує рух від головного валу машини. Вічка 5, 6 розвилкуватого відростка 4 шатуна 3 здійснюють рух по шатунним кривим b та с (фіг.1, 3). Нитка проходить від котушки через регулятор натягу нитки 9, нитконапрямляч 10, вічка 5 та 6 розвилкуватого відростка 4 шатуна 3. При переміщенні вічків 5 та 6 із крайнього верхнього в крайнє нижнє положення "дійсна подача нитки" уповільнюється завдяки тому, що відрізок нитки, який знаходиться між вічками взаємодіє з поверхнею криволінійного стержня 8. При цьому між вічками та поверхнею нерухомого стержня 8 утворюється петля нитки, довжина і форма якої залежить від характеристик та параметрів поверхні стержня. Зміна довжини петлі є спочатку від'ємною, а потім додатковою складовою подачі нитки, що корегує закон "дійсної подачі нитки", збільшуючи його відповідність закону "необхідної подачі нитки".
