Мастильний насос

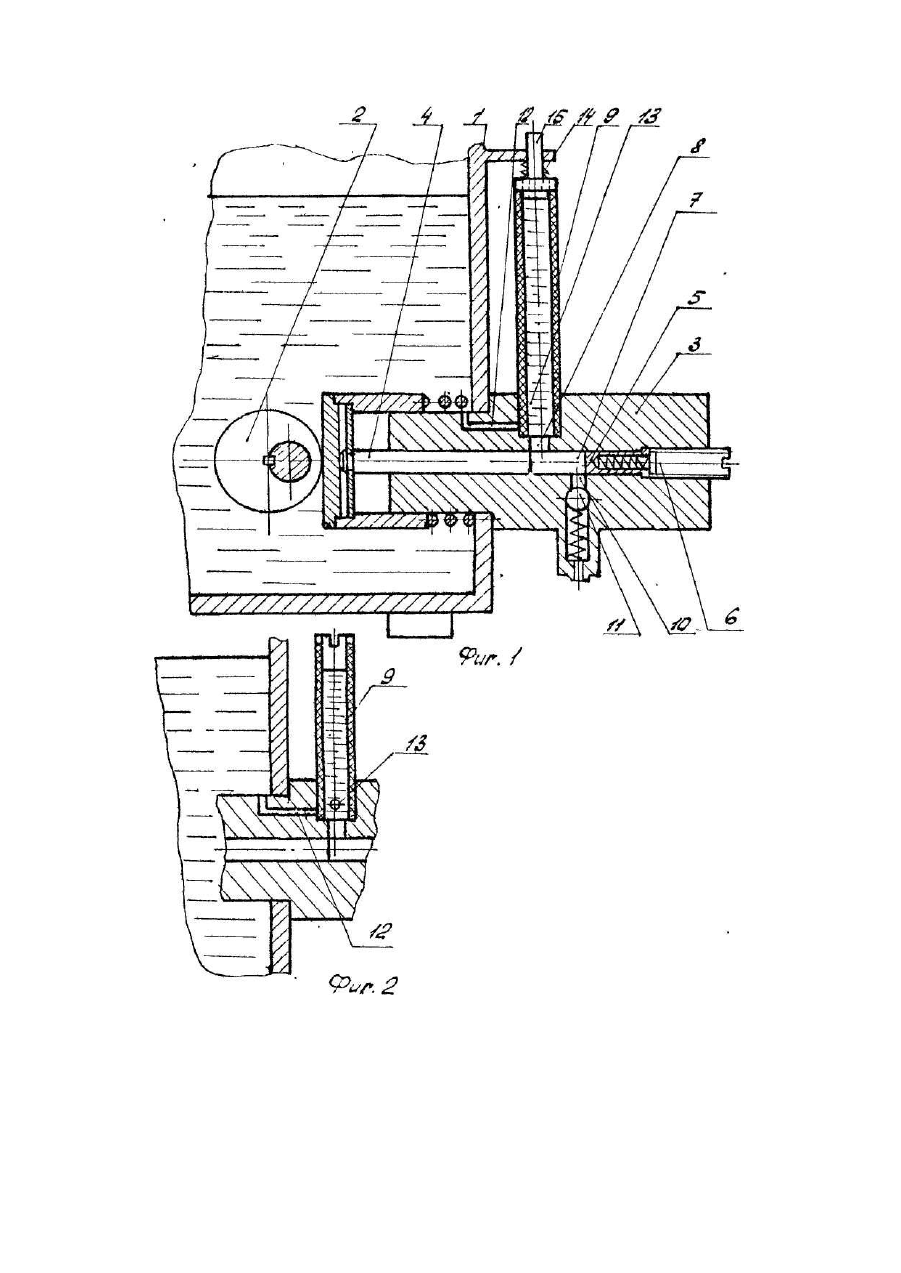

Изобретение относится к смазочным устройствам и может быть применено для подачи смазки под давлением к нескольким узлам трения компрессоров, дизелей, металлорежущего, кузнечно-прессового и др. видов оборудования. Известны многоотводные смазочные насосы (Авт.св. СССР №752114, кл. F 16 N 13/02, 1980 г), содержащие корпус, закрепленные в нем насосные элементы и механизмы привода, насосные элементы обеспечивают дозирование, нагнетание смазки и визуальный контроль за ее поступлением в каждый отвод, привод плунжеров осуществляется от кривошипного механизма. Недостатком этого насоса является сложность конструкции дозирующего устройства, обусловленная необходимостью подкачки смазки в контролируемую полость. Указанный недостаток отсутствует в станции смазки, содержащей насос с резервуаром, устройство для контроля величины подачи, в виде прозрачной мензурки, сообщенной с линией всасывания насоса в одном из крайних положений, причем на плунжере насоса выполнена кольцевая проточка, сообщающая резервуар с прозрачной мензуркой в крайнем положении плунжера (Авт.св. СССР №1071865, кл. F 16 N 13/02, F 16 N29/00,1982). Недостатком известной конструкции является необходимость подачи смазки через проточку плунжера в момент его движения в прозрачную мензурку, чем замедляется, а при более вязких маслах прекращается заполнение смазочным материалом мензурки, в связи с чем контроль количества поступления смазочного материала к потребителю неэффективен, особенно это заметно при малых подачах. Задачей изобретения является повышение надежности контроля подачи дозы смазки в отвод и контроля смазочного материала в резервуаре. Выполнение поставленной задачи достигается тем, что устройство попеременного соединения полости маслоуказателя выполнено в виде канала из скоммутированных дополнительного отверстия в корпусе и маслоуказателе и двухпозиционного фиксатора положения маслоуказателя, закрепленного на корпусе, причем, маслоуказатель установлен с возможностью поворота, а на верхнем торце маслоуказателя выполнены два взаимоперпендикулярных паза, взаимодействующие с фиксатором, при этом, один из пазов расположен в одной плоскости с отверстием маслоуказателя. На фиг 1 изображен предлагаемый смазочный насос, разрез; на фиг. 2 - узел контроля подачи дозы смазочного материала при повернутом для контроля маслоуказателе. Смазочный насос содержит резервуар 1 с эксцентриковым валом 2 и корпусом 3, в котором установлены подпружиненный нагнетательный плунжер 4, контрплунжер 5, регулировочный винт 6. Между плунжером 4 и контрплунжером 5 имеется плунжерная полость 7, соединенная каналом 8 с маслоуказателем 9 и каналом 10 с обратным клапаном 11. Полость резервуара 1 каналом 12 в корпусе и отверстием 13 в маслоуказателе соединена с внутренней полостью маслоуказателя 9. Пружина 14 опирается на фиксатор 15, который удерживает маслоуказатель 9 в одном из двух положений. Смазочный насос работает следующим образом Вращающийся эксцентриковый вал 2 задает плунжеру 4 возвратно-поступательное движение. Смазочный материал, поступающий из резервуара по каналу 12, отверстию 13 в маслоуказатель 9, по каналу 8 поступает из маслоуказателя 9 в плунжерную полость 7, откуда плунжером 4 через канал 10. обратный клапан 11 вытесняется в отвод. Регулирование подачи смазки за каждый ход плунжера осуществляется вращением винта 6, дающего возможность изменить положение контрплунжера 5 в корпусе насосного элемента 3. При нагнетательном движении плунжера 4 подпружиненный контрплунжер 5 перемещается в сторону регулировочного винта 6. Доза смазочного материала, находящаяся за каналом 10, не подается к обратному клапану 11, в результате чего сокращается объем подачи смазки в отвод. Смазка в резервуаре и маслоуказателе при данном положении маслоуказателя находится на одном уровне. Контроль подаваемого в отвод смазочного материала осуществляется визуально для чего маслоуказатель 9 поворачивается на 90°. (см. фиг.2), о тверстие 13 смещается относительно канала 12. Смазочный материал устанавливается в маслоуказателе 9 на определенный уровень. Каждый ход плунжера 4 понижает указанный уровень на количество подаваемого в отвод смазочного материала. Маслоуказатель 9 удерживается в одном из двух положений подпружиненным фиксатором 15. Предлагаемое изобретение дает возможность сократить трудоемкость по сравнению с серийно выпускаемым насосом за счет сокращения деталей (кронштейн, ось рычаг, крышка) упростить конструкцию деталей насоса (вал, корпус, секции, плунжер, маслоуказатель), а также сократить расходы в эксплуатации за счет упрощения конструкции дозирующего устройства и маслоуказателя.
