Привід круглов’язальної машини
Номер патенту: 19313
Опубліковано: 15.12.2006
Автори: Піпа Борис Федорович, Тарасенко Анатолій Іванович, Марченко Анатолій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на якому жорстко закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що обладнаний муфтою, одна півмуфта якої встановлена на нижньому кінці вертикального привідного вала, а друга півмуфта встановлена на валу електродвигуна.
Текст

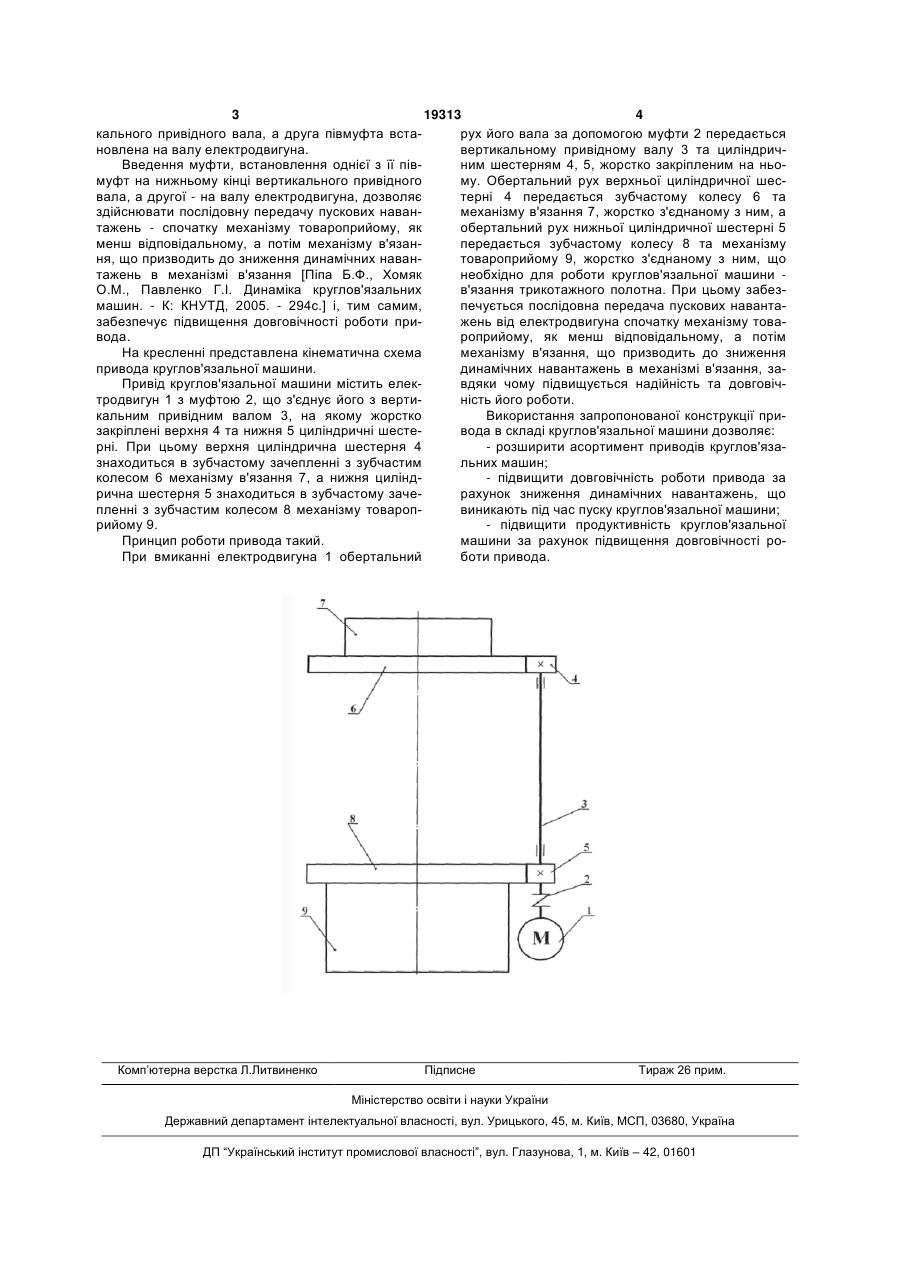

Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на 3 19313 4 кального привідного вала, а друга півмуфта встарух його вала за допомогою муфти 2 передається новлена на валу електродвигуна. вертикальному привідному валу 3 та циліндричВведення муфти, встановлення однієї з її півним шестерням 4, 5, жорстко закріпленим на ньомуфт на нижньому кінці вертикального привідного му. Обертальний рух верхньої циліндричної шесвала, а другої - на валу електродвигуна, дозволяє терні 4 передається зубчастому колесу 6 та здійснювати послідовну передачу пускових наванмеханізму в'язання 7, жорстко з'єднаному з ним, а тажень - спочатку механізму товароприйому, як обертальний рух нижньої циліндричної шестерні 5 менш відповідальному, а потім механізму в'язанпередається зубчастому колесу 8 та механізму ня, що призводить до зниження динамічних навантовароприйому 9, жорстко з'єднаному з ним, що тажень в механізмі в'язання [Піпа Б.Ф., Хомяк необхідно для роботи круглов'язальної машини О.М., Павленко Г.І. Динаміка круглов'язальних в'язання трикотажного полотна. При цьому забезмашин. - К: КНУТД, 2005. - 294с.] і, тим самим, печується послідовна передача пускових навантазабезпечує підвищення довговічності роботи прижень від електродвигуна спочатку механізму товавода. роприйому, як менш відповідальному, а потім На кресленні представлена кінематична схема механізму в'язання, що призводить до зниження привода круглов'язальної машини. динамічних навантажень в механізмі в'язання, заПривід круглов'язальної машини містить елеквдяки чому підвищується надійність та довговічтродвигун 1 з муфтою 2, що з'єднує його з вертиність його роботи. кальним привідним валом 3, на якому жорстко Використання запропонованої конструкції призакріплені верхня 4 та нижня 5 циліндричні шестевода в складі круглов'язальної машини дозволяє: рні. При цьому верхня циліндрична шестерня 4 - розширити асортимент приводів круглов'язазнаходиться в зубчастому зачепленні з зубчастим льних машин; колесом 6 механізму в'язання 7, а нижня цилінд- підвищити довговічність роботи привода за рична шестерня 5 знаходиться в зубчастому зачерахунок зниження динамічних навантажень, що пленні з зубчастим колесом 8 механізму товаропвиникають під час пуску круглов'язальної машини; рийому 9. - підвищити продуктивність круглов'язальної Принцип роботи привода такий. машини за рахунок підвищення довговічності роПри вмиканні електродвигуна 1 обертальний боти привода. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Tarasenko Anatolii Ivanovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Тарасенко Анатолий Иванович, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: привід, машини, круглов'язальної
