Привід круглов’язальної машини
Номер патенту: 19314
Опубліковано: 15.12.2006
Автори: Павленко Георгій Іванович, Чабан Віталій Васильович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, пасову передачу з веденим шківом і ведучим шківом, встановленим на валу електродвигуна, та вертикальний привідний вал, на якому закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що вертикальний привідний вал виконаний суцільним, а ведений шків закріплений на нижньому кінці привідного вала.
Текст

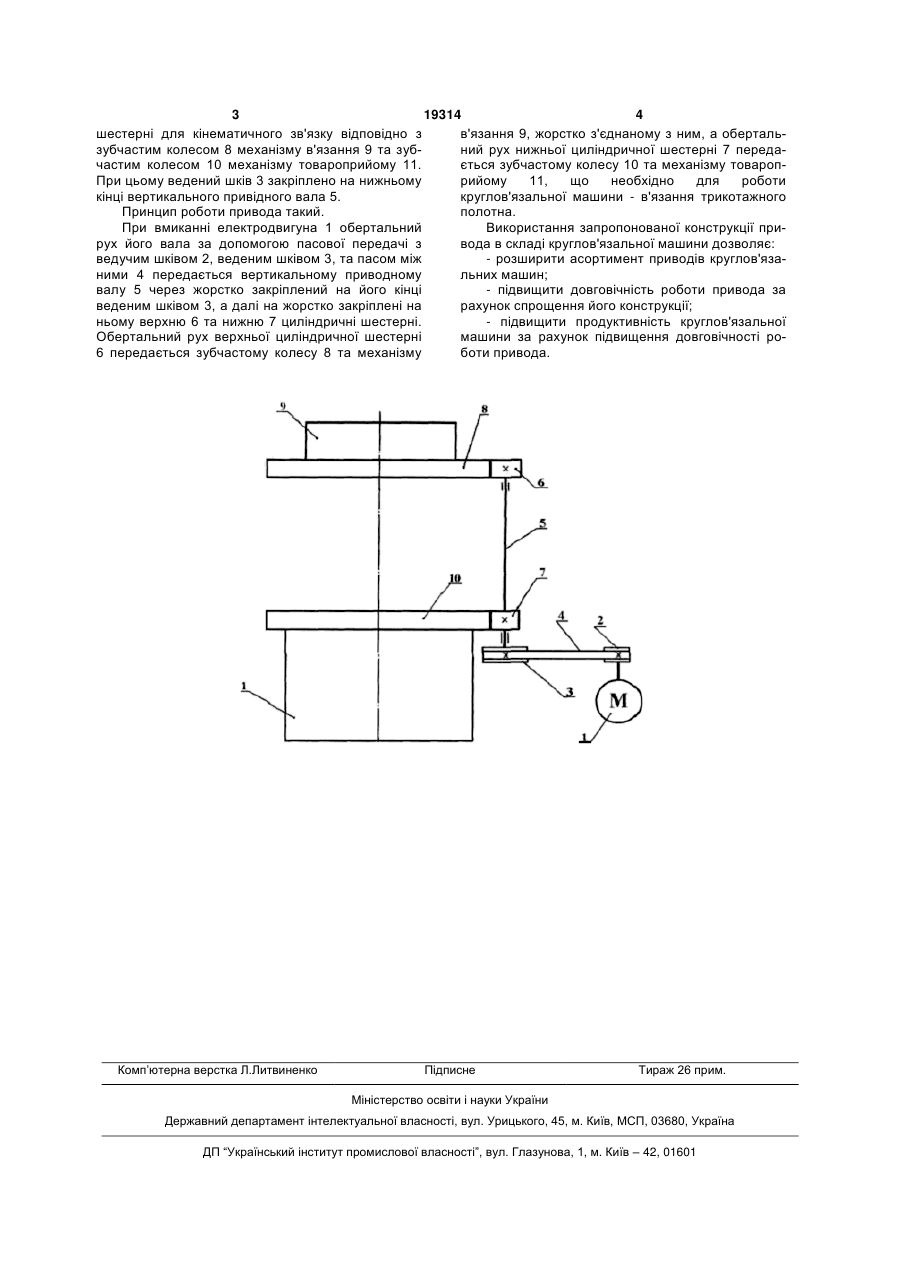

Привід круглов'язальної машини, що містить електродвигун, пасову передачу з веденим шківом 3 19314 4 шестерні для кінематичного зв'язку відповідно з в'язання 9, жорстко з'єднаному з ним, а обертальзубчастим колесом 8 механізму в'язання 9 та зубний рух нижньої циліндричної шестерні 7 передачастим колесом 10 механізму товароприйому 11. ється зубчастому колесу 10 та механізму товаропПри цьому ведений шків 3 закріплено на нижньому рийому 11, що необхідно для роботи кінці вертикального привідного вала 5. круглов'язальної машини - в'язання трикотажного Принцип роботи привода такий. полотна. При вмиканні електродвигуна 1 обертальний Використання запропонованої конструкції прирух його вала за допомогою пасової передачі з вода в складі круглов'язальної машини дозволяє: ведучим шківом 2, веденим шківом 3, та пасом між - розширити асортимент приводів круглов'язаними 4 передається вертикальному приводному льних машин; валу 5 через жорстко закріплений на його кінці - підвищити довговічність роботи привода за веденим шківом 3, а далі на жорстко закріплені на рахунок спрощення його конструкції; ньому верхню 6 та нижню 7 циліндричні шестерні. - підвищити продуктивність круглов'язальної Обертальний рух верхньої циліндричної шестерні машини за рахунок підвищення довговічності ро6 передається зубчастому колесу 8 та механізму боти привода. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Chaban Vitalii Vasyliovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Чабан Виталий Васильевич, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, машини, привід
