Привід круглов’язальної машини
Номер патенту: 19315
Опубліковано: 15.12.2006
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на кінцях якого жорстко закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що він оснащений обгінною муфтою та черв'ячною передачею, черв'як якої з'єднаний з валом електродвигуна, а черв'ячне колесо через обгінну муфту встановлене на вертикальному привідному валу між верхньою та нижньою циліндричними шестернями.
Текст

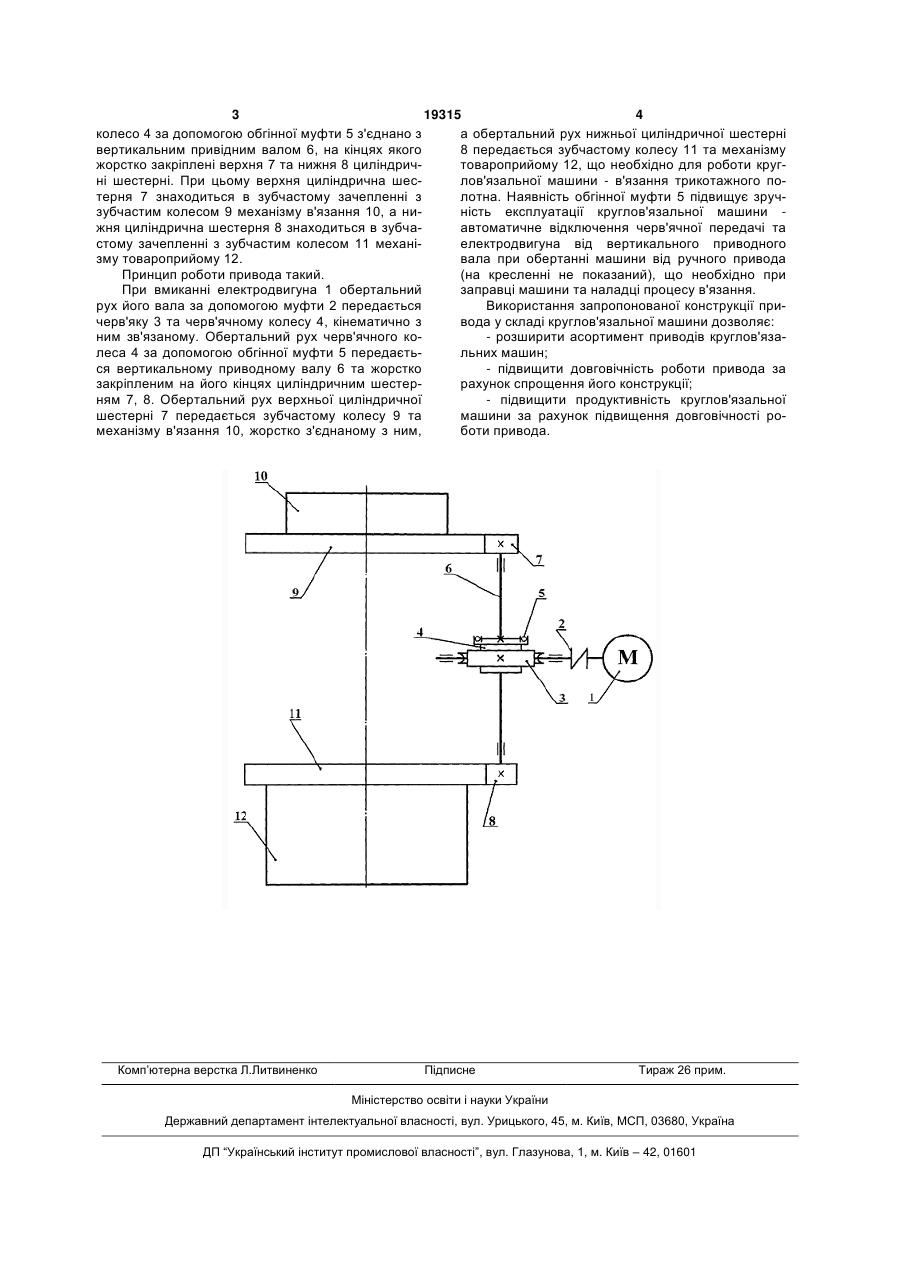

Привід круглов'язальної машини, що містить електродвигун та вертикальний привідний вал, на 3 19315 4 колесо 4 за допомогою обгінної муфти 5 з'єднано з а обертальний рух нижньої циліндричної шестерні вертикальним привідним валом 6, на кінцях якого 8 передається зубчастому колесу 11 та механізму жорстко закріплені верхня 7 та нижня 8 циліндричтовароприйому 12, що необхідно для роботи кругні шестерні. При цьому верхня циліндрична шеслов'язальної машини - в'язання трикотажного потерня 7 знаходиться в зубчастому зачепленні з лотна. Наявність обгінної муфти 5 підвищує зручзубчастим колесом 9 механізму в'язання 10, а ниність експлуатації круглов'язальної машини жня циліндрична шестерня 8 знаходиться в зубчаавтоматичне відключення черв'ячної передачі та стому зачепленні з зубчастим колесом 11 механіелектродвигуна від вертикального приводного зму товароприйому 12. вала при обертанні машини від ручного привода Принцип роботи привода такий. (на кресленні не показаний), що необхідно при При вмиканні електродвигуна 1 обертальний заправці машини та наладці процесу в'язання. рух його вала за допомогою муфти 2 передається Використання запропонованої конструкції причерв'яку 3 та черв'ячному колесу 4, кінематично з вода у складі круглов'язальної машини дозволяє: ним зв'язаному. Обертальний рух черв'ячного ко- розширити асортимент приводів круглов'язалеса 4 за допомогою обгінної муфти 5 передаєтьльних машин; ся вертикальному приводному валу 6 та жорстко - підвищити довговічність роботи привода за закріпленим на його кінцях циліндричним шестеррахунок спрощення його конструкції; ням 7, 8. Обертальний рух верхньої циліндричної - підвищити продуктивність круглов'язальної шестерні 7 передається зубчастому колесу 9 та машини за рахунок підвищення довговічності ромеханізму в'язання 10, жорстко з'єднаному з ним, боти привода. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, машини, привід
