Велосипедна передача

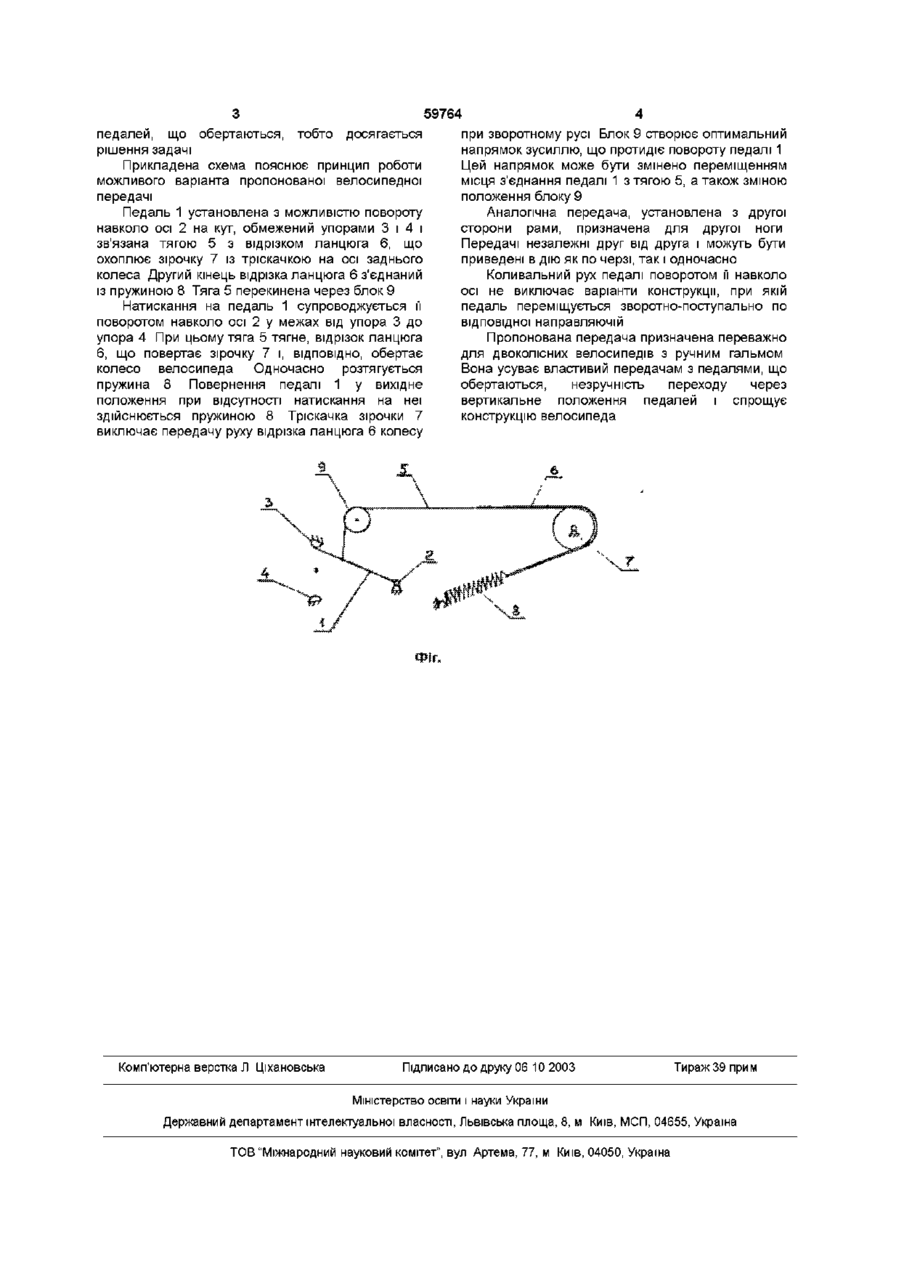

1 Велосипедна передача, яка містить відрізок ланцюга, охоплюючий відому зірочку з тріскачкою на осі заднього колеса, і зв'язаний з педаллю за допомогою тяги, яка відрізняється тим, що тяга з'єднана безпосередньо з педаллю, з другого кінця ланцюг з єднаний з пружиною, що закріплена вільним кінцем до рами велосипеда, а педаль встановлена з можливістю виконання нею коливальних рухів, амплітуда яких обмежена упорами, які розташовані на рамі 2 Велосипедна передача за п1, яка відрізняється тим, що педаль установлена з можливістю повороту навколо нерухомої осі 3 Велосипедна передача за п1, яка відрізняється тим, що педаль встановлена з можливістю зворотно-поступального переміщення по направляючому елементу Винахід належить до велосипедів, зокрема до передач переважно для двоколісних велосипедів Відома велосипедна передача, що містить замкнутий ланцюг, що охоплює жорстко з'єднану з педалями ведучу зірочку і відому зірочку на задньому колесі, причому ведуча зірочка має еліптичну форму ("Наука и жизнь" -№12 -1974) Така передача прискорює перехід педалей через вертикальне їхнє положення, однак не усуває цілком незручність переходу через це положення Найбільш близької за технічною суттю до запропонованої є обрана як прототип велосипедна передача, що містить відрізок ланцюга, що охоплює відому зірочку з тріскачкою на осі заднього колеса і зв'язаний з педаллю за допомогою тяги, кривошипа, взаємодіючого з ексцентриком, що приводиться в обертання жорстко закріпленої на ньому педаллю, причому кінець ланцюга, що охоплює зірочку, закріплений на ній ("Наука и жизнь" - №11 -1979) Зворотний (холостий) хід відрізка ланцюга здійснюється його тягою, що проштовхує ланцюг Тягу охоплює направляючий елемент, що в сполученні з кривошипом і ексцентриком ускладнює конструкцію, а обертальний рух педалі не усуває незручність її переходу через вертикальне положення В основу винаходу поставлена задача удосконалення велосипедної передачі, в якої нові конструкційні елементи і зв'язки забезпечують заміну обертального руху педалей коливальним і за рахунок цього досягається спрощення конструкції з усуненням незручності, зумовленого обертальним рухом педалей Поставлена задача розв'язується тим, що в велосипедній передачі, яка містить відрізок ланцюга, охоплюючий відому зірочку з тріскачкою на осі заднього колеса, і зв'язаний з педаллю за допомогою тяги, тяга з'єднана безпосередньо із педаллю з другого кінця ланцюг з'єднаний з пружиною, що закріплена вільним кінцем до рами велосипеда, а педаль встановлена з можливістю виконання нею коливальних рухів, амплітуда яких обмежена упорами, які розташовані на рамі Педаль може бути встановлена з можливістю повороту на обмежений кут навколо нерухомої осі, чи зворотно-поступального переміщення по направляючому елементу Пропонована велосипедна передача відрізняється від прототипу наявністю пружини, з'єднаної з кінцем відрізка ланцюга і безпосереднім з'єднанням педалі з тягою, приєднаної до другого кінця відрізка ланцюга, а також характером руху педалей Сутність винаходу полягає втому, що пружина забезпечує зворотний хід не тільки відрізка ланцюга, але і педалі, зворотно-поступальний (коливальний) рух якої усуває необхідність у кривошипі й ексцентрику, а також виключає Незручність вертикального положення для (О ю 59764 педалей, що обертаються, тобто досягається рішення задачі Прикладена схема пояснює принцип роботи можливого варіанта пропонованої велосипедної передачі Педаль 1 установлена з можливістю повороту навколо осі 2 на кут, обмежений упорами 3 і 4 і зв'язана тягою 5 з відрізком ланцюга 6, що охоплює зірочку 7 із тріскачкою на осі заднього колеса Другий кінець відрізка ланцюга 6 з'єднаний із пружиною 8 Тяга 5 перекинена через блок 9 Натискання на педаль 1 супроводжується її поворотом навколо осі 2 у межах від упора 3 до упора 4 При цьому тяга 5 тягне, відрізок ланцюга 6, що повертає зірочку 7 і, ВІДПОВІДНО, обертає колесо велосипеда Одночасно розтягується пружина 8 Повернення педалі 1 у вихідне положення при відсутності натискання на неї здійснюється пружиною 8 Тріскачка зірочки 7 виключає передачу руху відрізка ланцюга 6 колесу Комп'ютерна верстка Л Ціхановська при зворотному русі Блок 9 створює оптимальний напрямок зусиллю, що протидіє повороту педалі 1 Цей напрямок може бути змінено переміщенням місця з'єднання педалі 1 з тягою 5, а також зміною положення блоку 9 Аналогічна передача, установлена з другої сторони рами, призначена для другої ноги Передачі незалежні друг віддруга і можуть бути приведені в дію як по черзі, так і одночасно Коливальний рух педалі поворотом її навколо осі не виключає варіанти конструкції, при якій педаль переміщується зворотно-поступально по відповідної направляючій Пропонована передача призначена переважно для двоколісних велосипедів з ручним гальмом Вона усуває властивий передачам з педалями, що обертаються, незручність переходу через вертикальне положення педалей і спрощує конструкцію велосипеда Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
