Колодкове гальмо
Формула / Реферат
Колодкове гальмо, що містить основу, до якої шарнірно прикріплені гальмові важелі і електрогідропідштовхувач, триплечий важіль, який з'єднаний тягами з робочою пружиною і гальмовими важелями, гальмовий шків, підпружинені гальмові колодки з фрикційними накладками, яке відрізняється тим, що колодкове гальмо обладнано циліндричними пружинами, встановленими на кінцях клепок, і гнутою металевою накладкою, встановленою з зазором відносно гальмової колодки та вигнутою по нижньому і верхньому кінцях гальмової колодки у бік дії сили стиснення циліндричних пружин, встановлених на кінцях клепок.
Текст

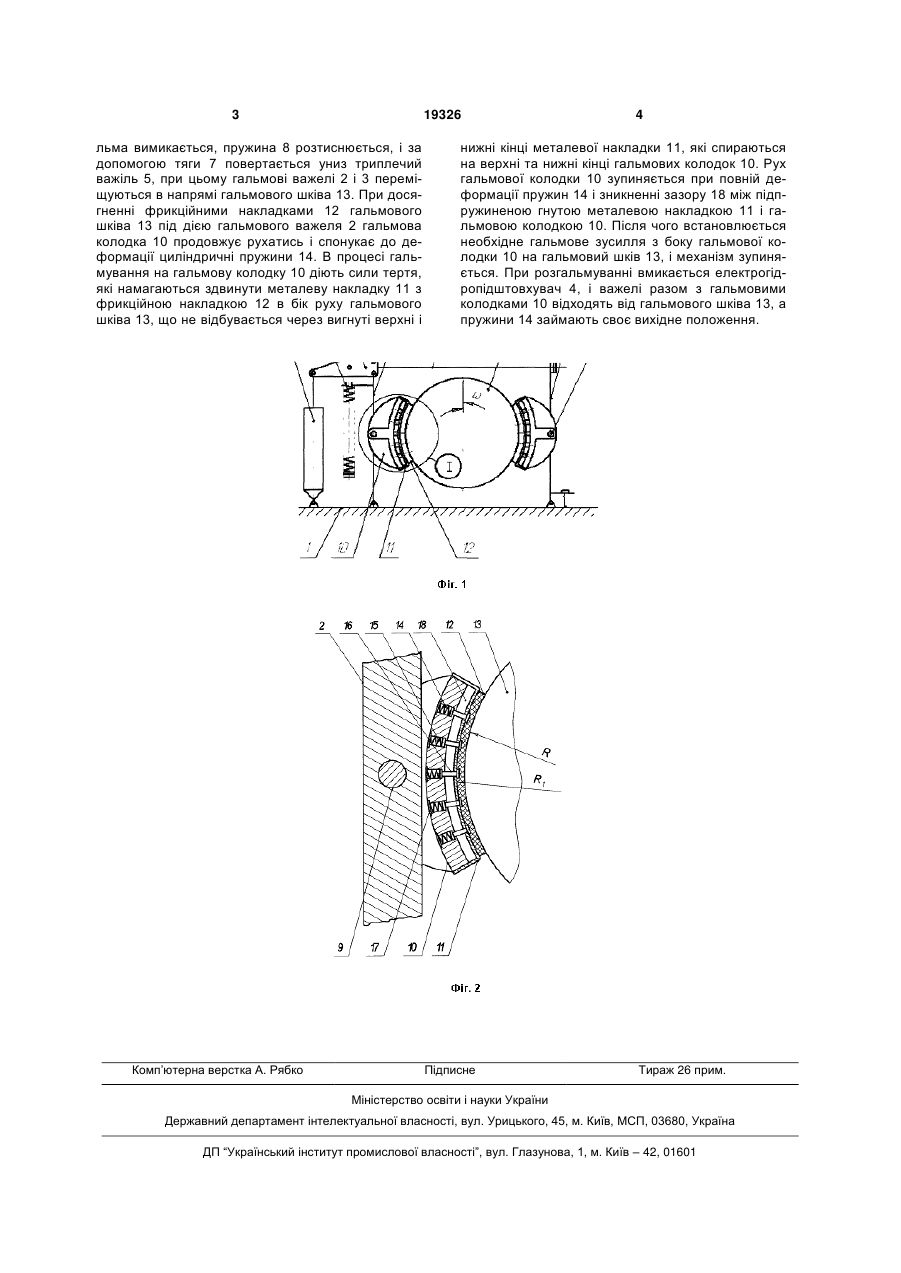

Колодкове гальмо, що містить основу, до якої шарнірно прикріплені гальмові важелі і електрогідропідштовхувач, триплечий важіль, який з'єднаний 3 19326 льма вимикається, пружина 8 розтиснюється, і за допомогою тяги 7 повертається униз триплечий важіль 5, при цьому гальмові важелі 2 і 3 переміщуються в напрямі гальмового шківа 13. При досягненні фрикційними накладками 12 гальмового шківа 13 під дією гальмового важеля 2 гальмова колодка 10 продовжує рухатись і спонукає до деформації циліндричні пружини 14. В процесі гальмування на гальмову колодку 10 діють сили тертя, які намагаються здвинути металеву накладку 11 з фрикційною накладкою 12 в бік руху гальмового шківа 13, що не відбувається через вигнуті верхні і Комп’ютерна верстка А. Рябко 4 нижні кінці металевої накладки 11, які спираються на верхні та нижні кінці гальмових колодок 10. Рух гальмової колодки 10 зупиняється при повній деформації пружин 14 і зникненні зазору 18 між підпружиненою гнутою металевою накладкою 11 і гальмовою колодкою 10. Після чого встановлюється необхідне гальмове зусилля з боку гальмової колодки 10 на гальмовий шків 13, і механізм зупиняється. При розгальмуванні вмикається електрогідропідштовхувач 4, і важелі разом з гальмовими колодками 10 відходять від гальмового шківа 13, а пружини 14 займають своє вихідне положення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
